Hacer tu propio Custom electrónica Widgets, como mi Widget de Arduino LED día/noche. (1 / 8 paso)

Paso 1: Diseñar un circuito...

Después de audiencia y la http://www.eevblog.com observación Dave Jones hablan de diseño de PCB y la posibilidad de conseguir mi tableros hechos por debajo de $20 para 10 de ellos entregados a mi puerta, realmente quería tener un ir en él.

Ahora la primera vez que intenté utilizar el programa sin ver algunos tutoriales no estaba realmente capaces de lograr mucho. Pero luego decidí utilizar Youtube para mi beneficio. Sí no solo para videos de Gato lindo.
rpcelectronics tienen un serio buen juego rápido de vídeos para seguir a lo largo de a con su propia copia gratuita de cad eagle.

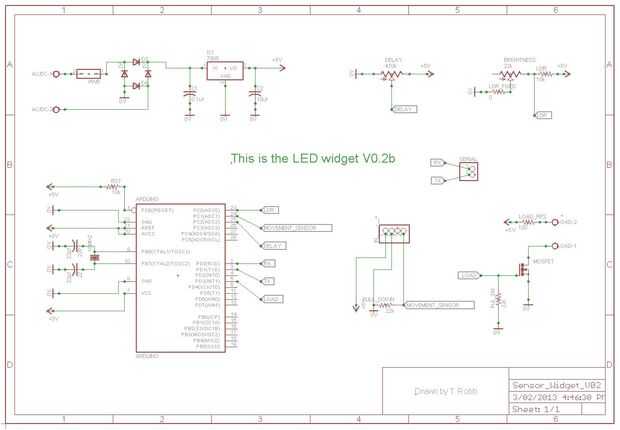

Dibujar el circuito, usando los trucos básicos mostrados en los videos tutoriales.  No trate de nada demasiado duro en su primer intento. Tienes que respin la Junta un par de veces para agregar más características.

Cuando se trata de encontrar las piezas correctas en la biblioteca de esquemática, si en duda, simplemente deje algunos botones correctamente espaciadas hay en su lugar para que la soldadura a.

Mantenerlo simple.
