Hacer tu propio custom Arduino compatible (7 / 17 paso)

Paso 7: Soldadura pegar el resto de los pads

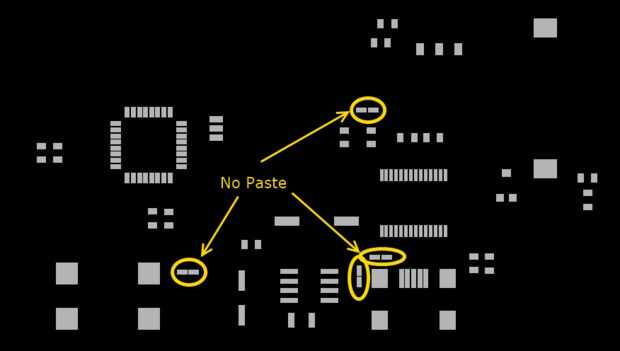

Véase el diagrama; Se destacan todos los pads. Hay algunos pad buscando áreas que no necesitan pasta. Son marcados. No se asuste si les pega. No hay daño hecho.

Concentrado en sólo algunos que la soldadura en cada cojín.  Tensión superficial se chupan la soldadura en el centro de las pastillas bastante bien. Usted puede arreglar para arriba con mecha y soldador si hay puentes. Go muy escasa en el Atmega y FTDI huellas y más generoso para los demás componentes.

Utilice la aguja para retocar o limpiar alguna mancha donde la pasta no va bien. Ser amable con él, pero usted puede limpiar la goma con él bastante bien. Tiene una tolerancia muy amplia por la cantidad de pasta que va a funcionar.

Utilizar una lupa y revise su trabajo. Use suavemente la aguja para limpiar cualquier suciedad o puentes. No se preocupe demasiado acerca de la perfección. Usted puede limpiar las áreas problemáticas con un soldador más adelante.
