Paso 12: La soldadura en el agujero a través componentes

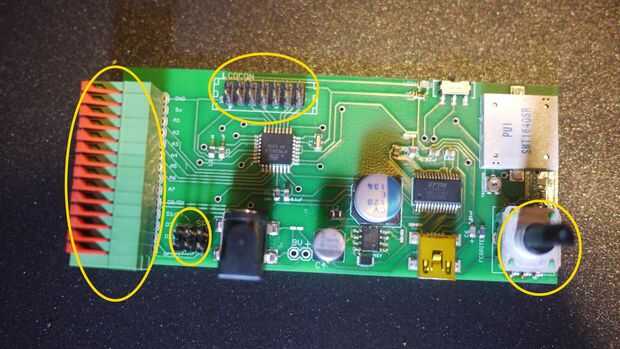

- La soldadura de una cabecera de 6 pines en la parte inferior izquierda por el puerto SPI.
- El jefe del 14 pin en la parte superior de la soldadura
- La soldadura de los terminales faston de bloque o encabezado a lo largo de la izquierda
- La soldadura en el codificador rotatorio. Tienes que apretar un poco las lengüetas. Me gusta empujar con un destornillador desde la parte posterior poner realmente en.
Soldar cable de cinta en LCD

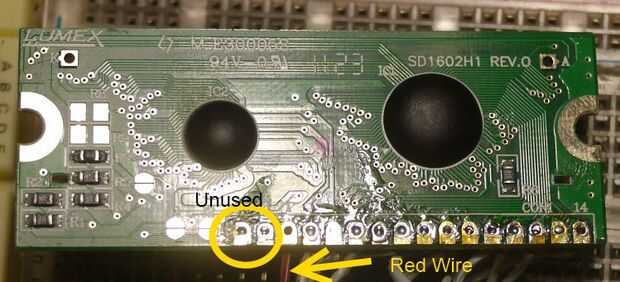

Comienzo con el rojo en el pin uno (ver foto). Hay 16 pernos pero sólo 14 están conectadas a la Junta. 15 y 16 se usan en esta particular pantalla de LCD.
Use un cuchillo para separar los cables y luego tira 14 cables a partir de rojo. Retire aproximadamente 1/4 de pulgada (5mm) de los dos últimos cables para mantenerlo fuera del camino. (Si quitar todo el camino, el conector de presión es más difícil hacer.) Los extremos de la lata, y luego soldarlos en orden a la Junta de LCD. Cortar el cable de cinta a cerca de 4 pulgadas y doblar en el conector. Pin 1 (cable rojo) es inferior a la izquierda de la cabecera LCDCON y del tablero. El Cable debe salir hacia el tablero y puede terminar con una vuelta de tuerca para orientar la pantalla LCD la forma que desee.
(Es posible sustituir una pantalla retroiluminada LCD, pero necesita puente GND y VCC a sí mismo de los pines 1 y 2 para las clavijas adecuadas para la iluminación de fondo).
