Hacer tu propia réplica de Enigma (4 / 11 paso)

Paso 4: Soldadura, soldadura y soldar un poco más

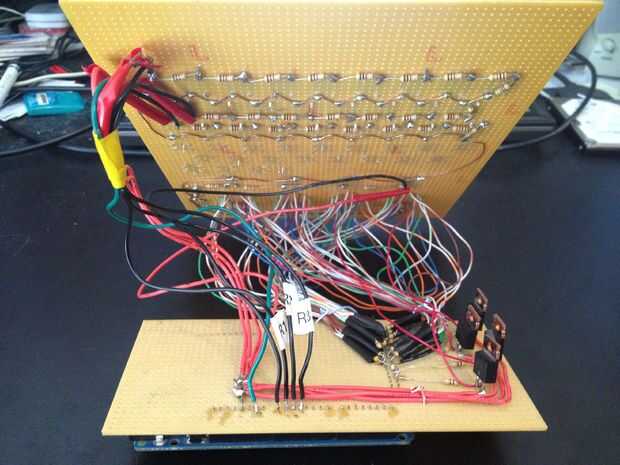

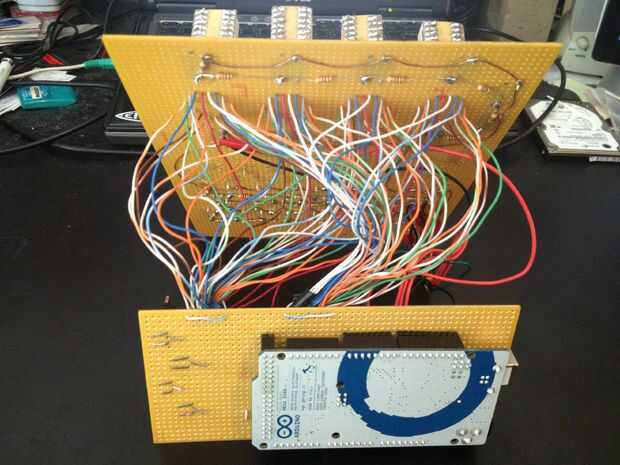

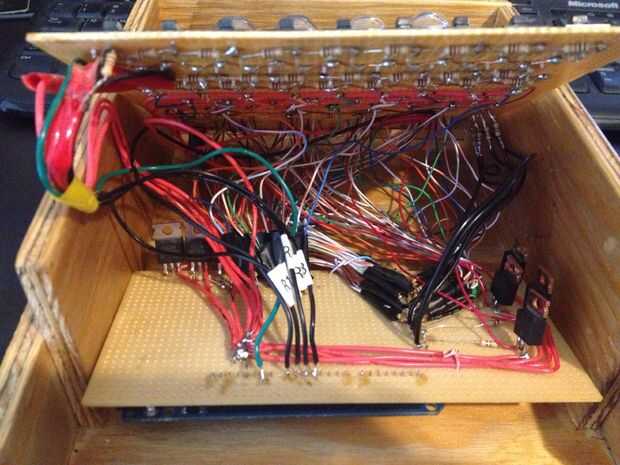

OK, esto resultó para ser más soldadura que he usado siempre en un solo proyecto. Con 18 pines por segmento 16 veces las teclas del teclado para 4 y 26 + 26 lámparas de teclado + unos LEDs y 1 encendido/apagado/encendido interruptor SPDT, era un montón de soldadura.

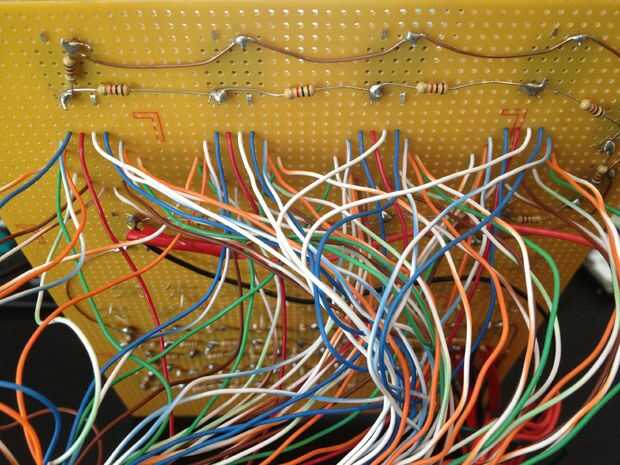

Nuestra decisión para levantar el displays de 16 segmentos para que se vean como los tubos Nixie los viejos sin duda añadido un montón de puntos de soldadura!

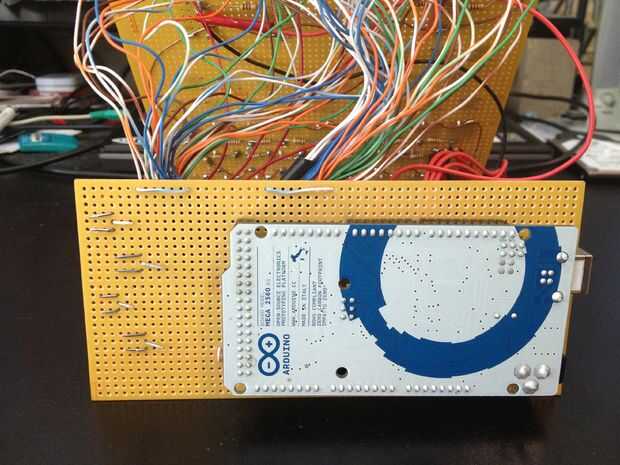

Nuestra asignación de Arduino Mega Pin:

17 segmentos:
Seg perno alambre DuinoPin
2 24 azul
blanco b 1 22
c 16 wh-bl 25
verde d 13 31
e 9 wh-br 38
f 8 36 marrones
g 6 verde 32
h 5 wh- o 30
orang k 4 28
m 3 wh-bl 26
n 17 23 azul
orang p 15 27
r 12 wh-gr 33
s 11 35 marrón
t 7 wh-gr 34
u 14 wh- o 29
DP 10 wh-br 37
anode1 rojo 18 39
anode2 rojo 18 41
anode3 rojo 18 43
anode4 rojo 18 45

LEDs:
1 40
2 42
3 44
4 46
5 48

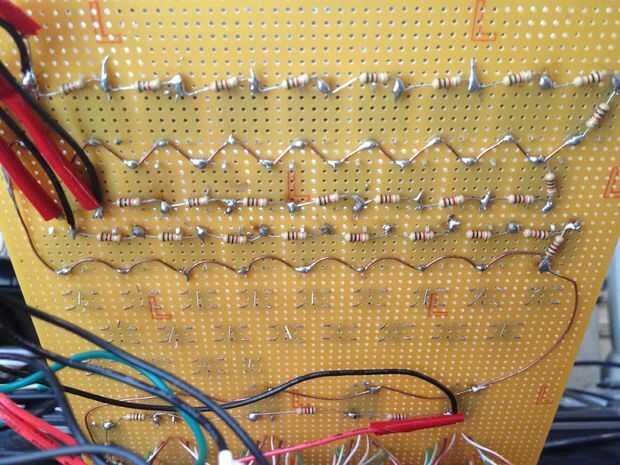

Lámparas:
QAP 10
WSY 9
EDX 8
RFC 7
TGV 6
PALANCA 5
UJN 4
IKM 3
OL 2
anode1 (primera fila) 11
anode2 (segunda fila) 12
anode3 (tercera fila) 13

Teclas de función:
A0

Teclado:
Primera fila A1
Segunda fila A2
Tercera fila A3
