Hacer su proyecto Pi recargable... (4 / 5 paso)

Paso 4: prueba

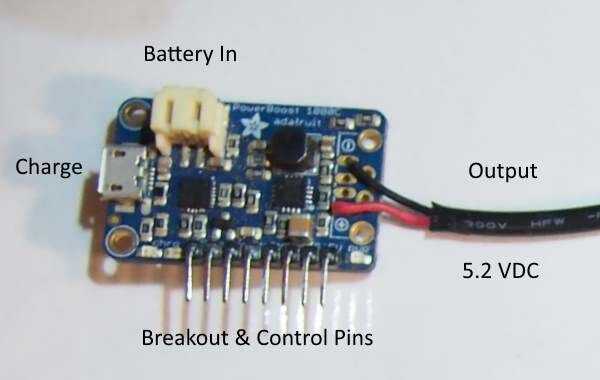

Ahora estamos listos para hacer algunas pruebas finales antes de que conecte el Raspberry Pi. Si todo ha ido bien debería tener una batería cargada conectada al Powerboost. Si ha instalado un interruptor de alimentación Encienda en y use un multímetro para comprobar la tensión de powerboost hacia fuera (en el cable rojo/negro a la derecha en la foto de arriba). Debe leer en algún lugar cerca de 5.2Vcd. Si no tiene alguna o suficiente voltaje entonces prueba lo siguiente-

• Revise dos veces todas las conexiones y busque conexiones sueltas, soldadura de puentes o cortos circuitos.
• voltaje de la batería debe ser al menos 3.7VDC
• Baja tensión será indicada por un cuadrado de arco iris en la esquina superior derecha de la pantalla HDMI para la frambuesa pi (ver imagen).
• la tensión de Powerboost hacia fuera debe ser 5.2Vcd (si el voltaje es menos de 5 VDC y luego usted puede dibujar demasiado poder.)
• el pin de at debe ser alta para el funcionamiento normal. Si cortocircuitos a tierra la fuente de alimentación se apagará.
• Si el pin de LBO es baja la batería es baja y debe cargarse. Si tienen conectado el pin de LBO a la Pi y configurar el script de off_button.py entonces el poder debe pi automáticamente cuando se activa la alerta de batería baja.

Hay 4 LEDs en thePowerboost que indican diferentes Estados y pueden ayudarle a resolver cualquier problema.

• Cuando el Boost 5VDC fuente está en que el azul LED se encenderá
• Cuando el amarillo LED de carga se encenderá
• Cuando que el verde LED se encenderá
• Cuando la batería está baja el rojo LED se ilumina
