Hacer su primer amplificador de graves (7 / 10 paso)

Paso 7: Control de volumen, conectores y cableado

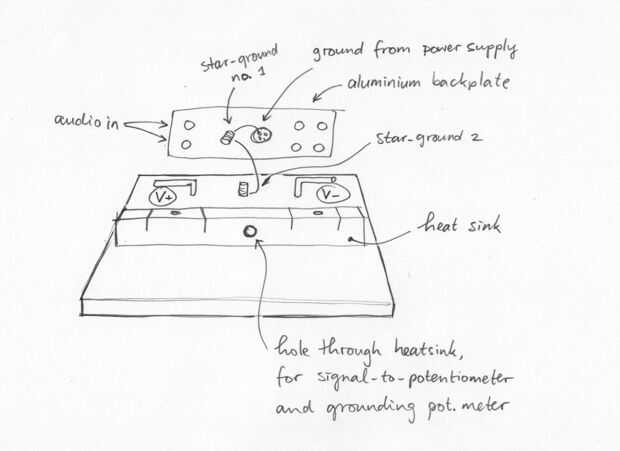

Ahora que tienes los amperios, es hora de conectar la energía, tierra y señal en la placa. Encontré a este la parte más difícil del proyecto. Podría tener algo que ver con mi opción para soldadura de punto a punto en lugar del PCB. sabiduría que viene a posteriori, pero si alguna vez aseguro otro amplificador a utilizar PCB para. El dibujo de la figura 1 es un intento de mostrar cómo lo configuro.

No estoy muy contenta con el resultado. Estoy seguro de que los cables y conexiones no causa cortocircuitos, pero chico, Qué lío! Si alguna vez hago otro, esta es la parte que lo quiero hacer mejor.

Aquí es cómo organicé el cableado:

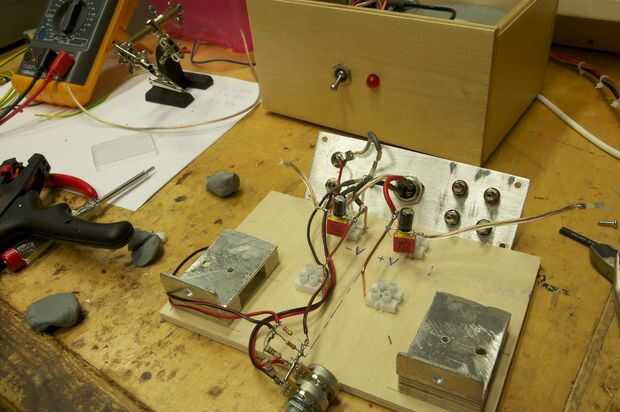

Ver fotos 1 y 5. Puesta a tierra: En primer lugar, quería todos los componentes de la tierra en un solo lugar. Leí sobre "tierra - configuración de estrella" aquíy tenía sentido para mí. Pero hay que pagar un precio: los muchos cables en el suelo central causan un incidente verdadero espaguetis en cableado. Después de una falta o dos, decidí las partes de la tierra en dos puntos diferentes pero muy cercanos.

Control de volumen:

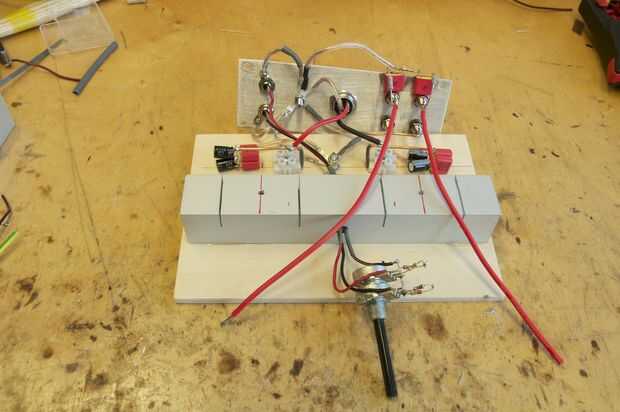

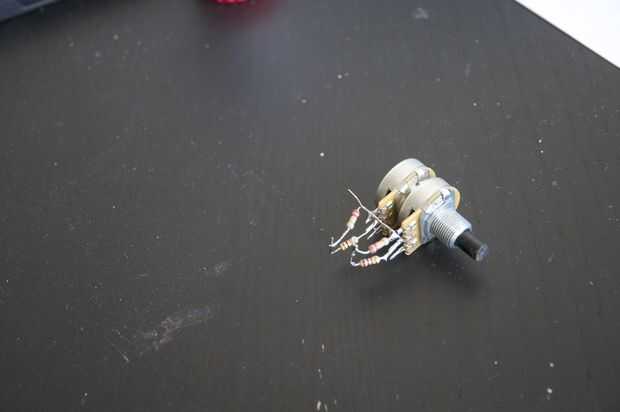

Comienzo fácil. Véase el cuadro 2. El conductor medio va a los amplificadores a través de una resistencia de 1 k. Uno de los cables va a tierra, debe conectarse el cable restante a la entrada. Se trata de prestar atención y soldar dos resistencias por canal en el potenciómetro.

Conectores:

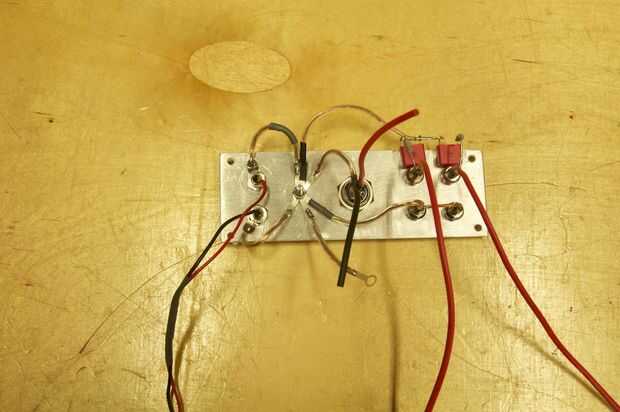

Montara los conectores en una placa trasera de aluminio. El problema con el cableado comienza aquí: todos los conectores deben estar conectada a tierra, resultando en 6 conduce al perno M4 "tierra de estrellas" en la placa trasera. Tratar de cortar los cables de puesta a tierra lo más cortos posible. Cables descabellados toman espacio. Ver foto 3. Comenzar con elegir uno de pin de enchufe XLR como tierra y conectar a la tierra en estrella. Conectar también la estrella de la tierra en la placa trasera con estrella-tierra 2 en el "piso".

V + y V-:

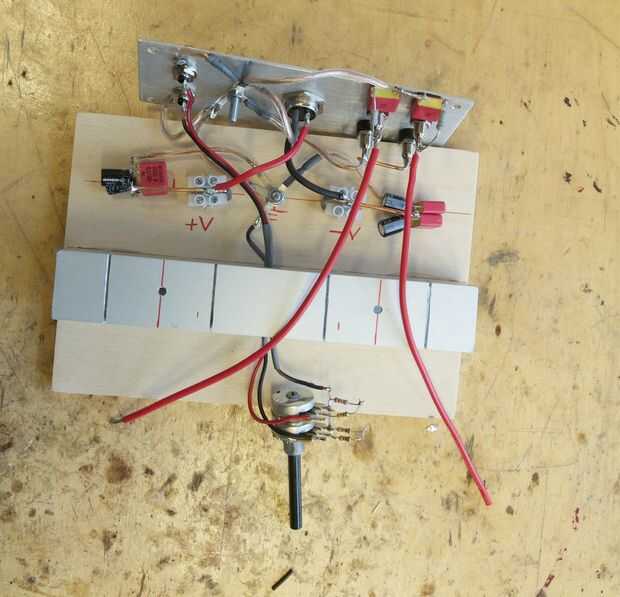

Véase el cuadro 5: hice lleva de V + y V-conexiones con cable eléctrico sólido kern. Los cables se montan en 16 conectores de amp que se atornillan en el piso de madera. La soldadura de cables desde el enchufe XLR a los V + y V-.

Escribir números de pin de XLR que ahora están conectados a tierra, V + y V-. Será necesario al conectarse el otro lado de la toma XLR cable de alimentación de la fuente de alimentación!

Disipador de calor:

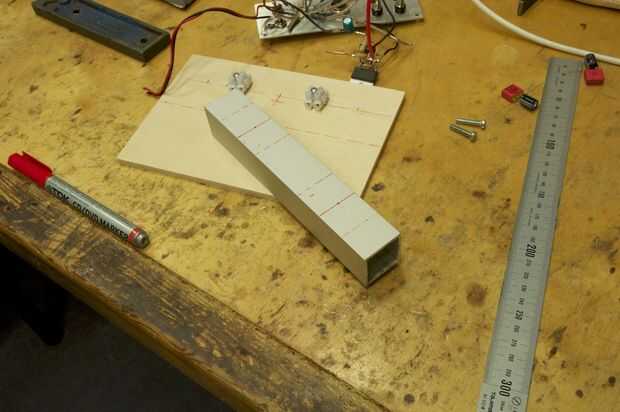

Pegué un trozo de tubo de alu (30 x 30 mm) sobre la anchura del piso con epoxi. Hice algunos cortes a mitad de camino en que mejorar la ventilación y añadir alguna zona. La desventaja de esta configuración es que los cables de línea y un cable de tierra deben pasar a través del disipador de calor. Cubrí los cables con tubo del encogimiento del calor para protegerlos contra el calor. Mejor prevenir que lamentar.

Conectar:
Todo está listo para conectarse ahora. Conectar el potenciómetro a los líneas y tierra a través del disipador de calor. Luego montar dos amperios en el disipador de calor. Empezar a conectar los cables uno por uno, cortarlas tan cortas como sea posible. Use retráctil para aislar las conexiones soldadas en lo posible. El incidente del espagueti está ocurriendo justo debajo de tus manos! Con paciencia y un soldador decente, usted conseguirá allí.
