Hacer su primer amplificador de graves (6 / 10 paso)

Paso 6: Prototipo del amplificador

I found prototyping the amp's difficult. Podría tener algo que ver con mi opción para la soldadura de punto a punto. Aunque p2p de soldadura no es muy difícil, hace el cableado mucho más complicado. Casi tuve que construir un canal entero para poder probarlo. Si estás leyendo esto: me encantaría tener algunos consejos sobre esto...

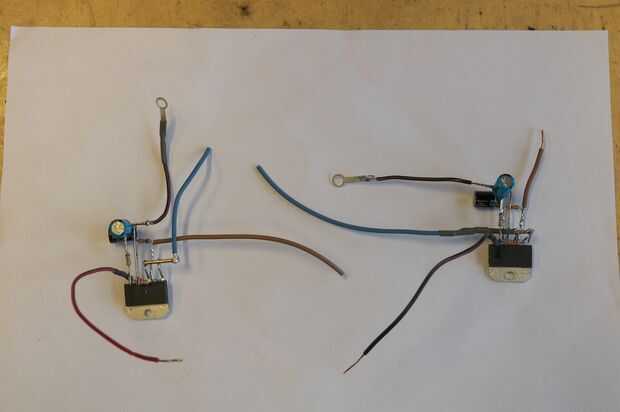

Aquí es cómo el op-amp con las piezas soldadas:

Si tuviera que hacer un amplificador de nuevo, usaría de PCB en el lugar de la soldadura de punto a punto. Pero nunca hice PCB personalizado antes y clavijas del op-amp no caben en la veroboard que utilizo normalmente.

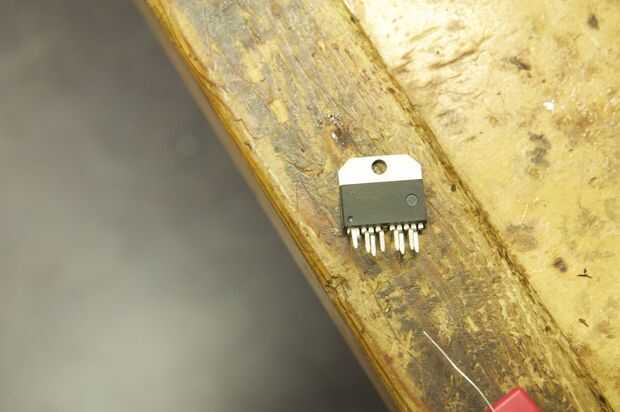

• Corta cables de 2, 6 y 11 de lo op-amp (cuadro 1)

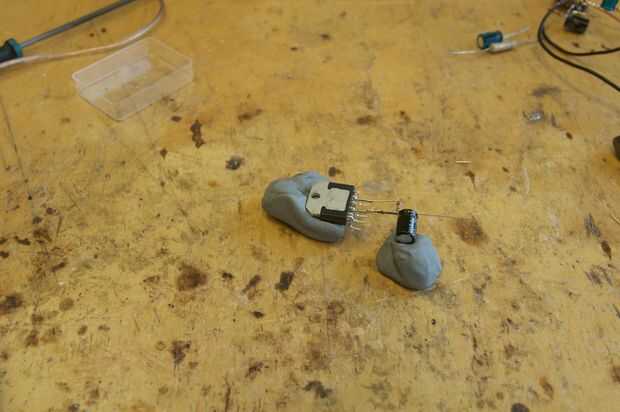

• Usé una tercera mano y no endurecer arcilla para fijar las piezas a soldar.
• Empezar a soldar las piezas directamente en los pines:

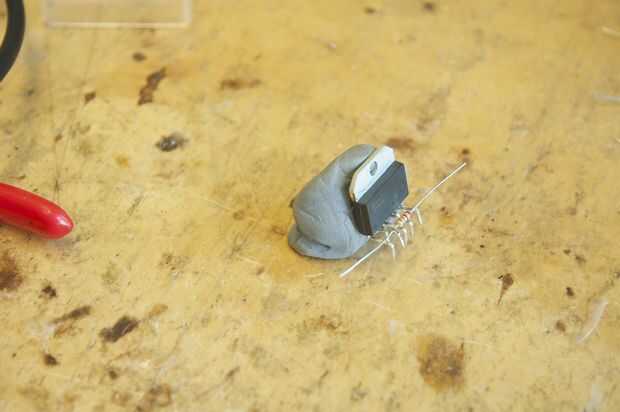

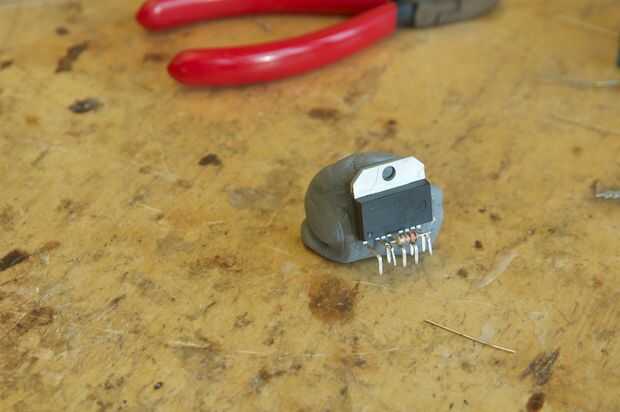

• La soldadura de la resistencia de 22 k del pin 3 al pin 9 en los cuadros 2 y 3 (es la ruta de realimentación. La conexión debe ser tan corta como sea posible). Corte las puntas que sobresalen totalmente.

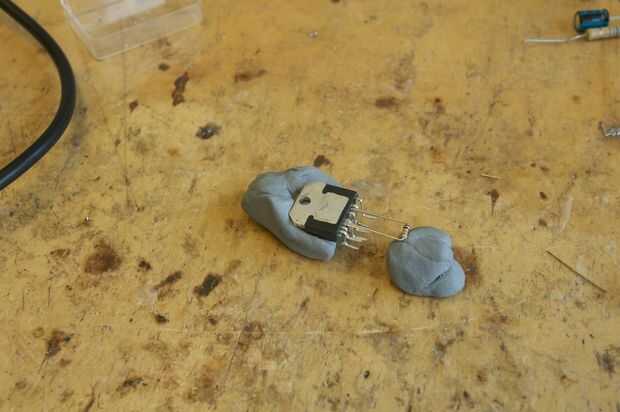

• La soldadura de la resistencia k 10 entre 4 y 8 (cuadro 4). Esta vez, que la resistencia de sobresalir del chasis op-amps. Necesita la longitud de los cables de la resistencia para montar otras partes. Los pines 4 y 8 son bastante concurridos.

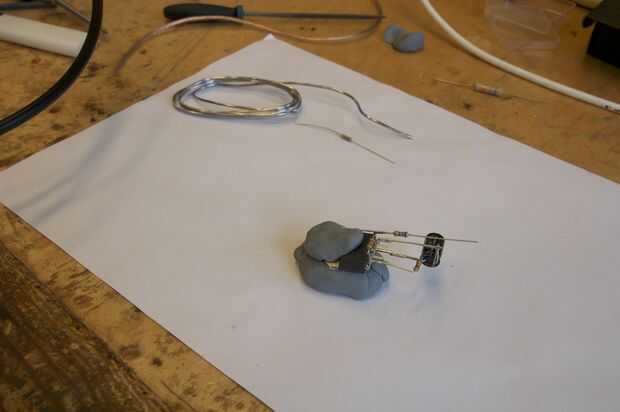

• Suelde el lado negativo del casquillo de 100uF a la resistencia del pin 8 y la 10k (cuadro 5). Tratar de hacer "tiempo de soldadura" tan corto como sea posible. Calentando la resistencia tiende a conseguir sueltos de pin 8.

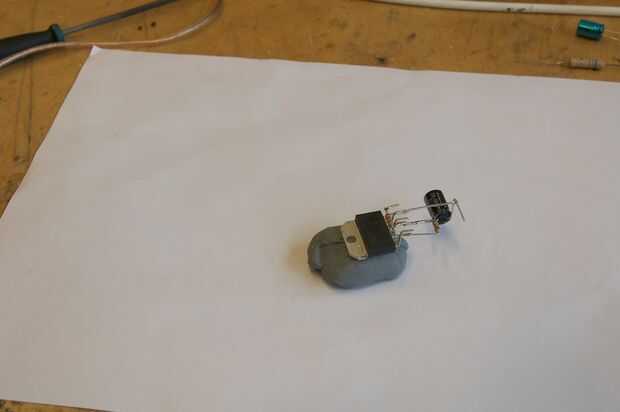

• Conectar el pin 7 al lado de la tapa de 100uF con un pedazo de alambre desnudo sólido (utilicé cable de puente de un protoboard) plus (cuadro 6).
• La soldadura de la resistencia de 680 Ohm al pin 9. Tenga cuidado de no resistencia de 22k de aportación de las Naciones Unidas en el pin 9 (foto 7).

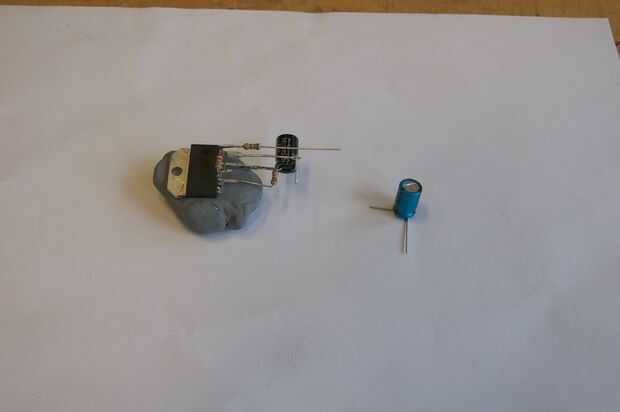

• La soldadura de plomo menos de la PAC de 47uF a plus-lo de la tapa de 100uF. Conecte el plus-de la tapa 47 del uF a la resistencia de 680 Ohm (Foto 8).

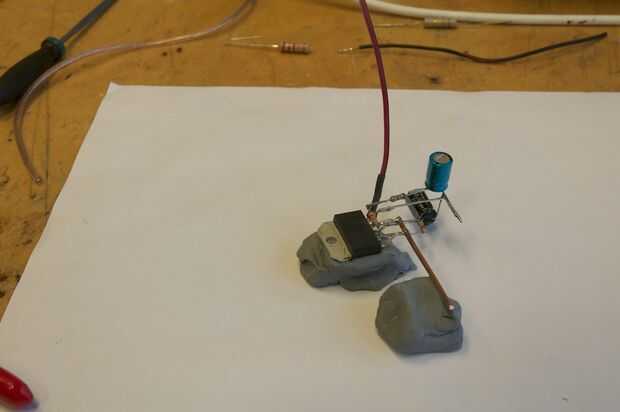

• Soldar un trozo de alambre de cobre sólido kern a los pines 1 y 5 (Foto 9). Dobló los pernos en un arco pequeño para que el alambre de cobre no ruede lejos demasiado fácilmente. Deje que el cable sobresalga.

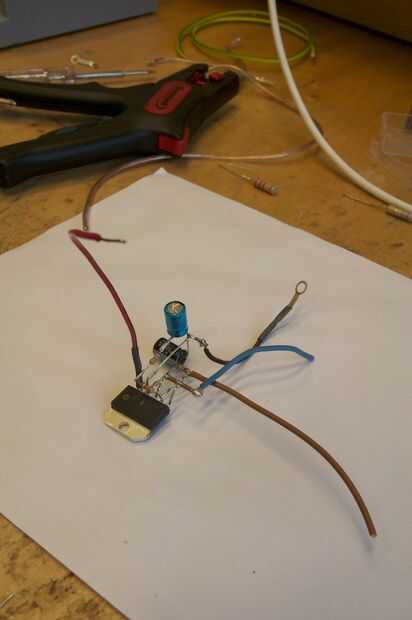

• Por último, soldar los cables a + V, -V y tierra a los pines y 1 y 5, pin 4 y pin plus-lo de la tapa de 100uF (fotos 9 y 10).

Repetir este proceso para el segundo op-amp. Pero una vez más, mi consejo es hacerlo en un PCB, si sabes cómo. Sin embargo,, soldar la resistencia de 22 k directamente entre el op-amp 3 y 9. PCB o no.
