Hacer su Idea realidad (3 / 6 paso)

Paso 3: Preparación de prototipos

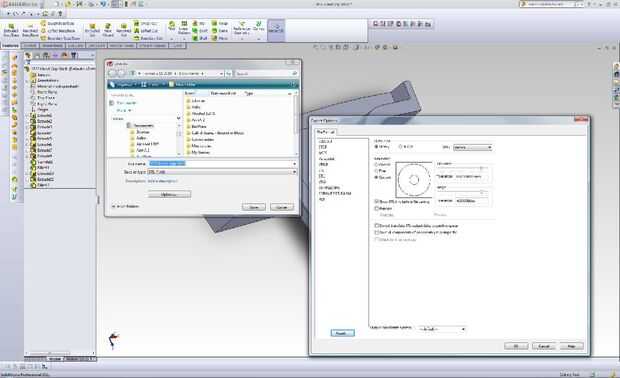

Preparar el modelo de prototipos de un objeto físico.  Este paso incluye algunas de las opciones enumeradas anteriormente.  Si fueras a enviar a un prototipado rápido, sería más probable es que te preguntan para una. STL o. Archivo de paso (214) de su parte.  Esto se hace simplemente mediante la conversión de su archivo.  Si elige el. Formato STL, puede que desee comprobar la calidad del archivo resultante se puede convertir.  En SolidWorks, esto se hace seleccionando opciones en el guardar cuadro de diálogo ventana y editar en consecuencia.  Algo muy importante a recordar es que en la vida real hay tolerancias, y prototipado rápido producirá características con dimensiones ligeramente diferentes del tamaño nominal (teórico) que ha dibujado el modelo con.  Necesita hacer la empresa lo que sus tolerancias y realizar cambios en el modelo si es necesario antes de que enviemos.

Si usted desea enviar a una tienda de máquina, deberás hacer un dibujo detallado, con todas las dimensiones necesarias y tolerancias (tolerancias son muy importantes y contribuyen grandemente al costo de mecanizado de la pieza).

Ahora, considerar que estoy en casa y no tengo mucho dinero para gastarlo en alguien que una parte relativamente simple para mí.  ¿Qué haría yo?  Bueno... entrar en madera!  La madera es un gran material para la fabricación de piezas.  Es accesible, fácil de trabajar, bastante fuerte y puede ser cubierto.

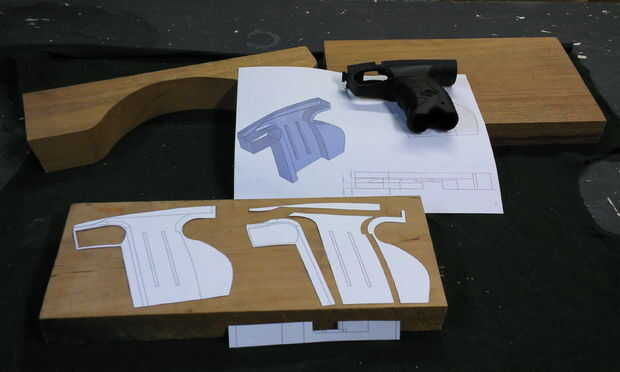

Para empezar a hacer su parte de madera, vamos a comenzar con la fabricación de una plantilla a seguir.  Esto puede hacerse haciendo un .pdf del dibujo (con las vistas del plano en escala 1:1 y asegúrese de que al menos-marca de centro los orificios) y lo imprime.  Hago esto por hacer mi plantilla de dibujo un A4 y la impresión (con sin opciones ajuste especiales) en un simple 8.5x11 "papel.
