Paso 5: Hackear el LED de estado
Uno de los pines en el otro lado de la Junta es para el botón de pareo (utilizado para asociar la clave EZ al ordenador) está etiquetado como PB. También hay un pin marcado L2, este pin-out puede conectarse a un LED que va a continuación, abrir y cerrar para permitir al usuario saber el si el bluetooth está conectado o no.

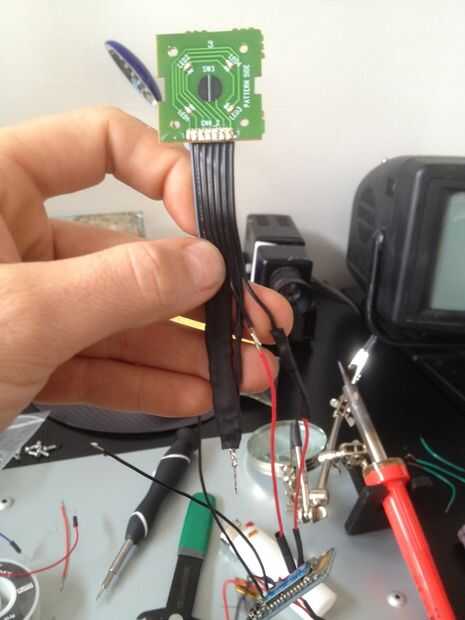

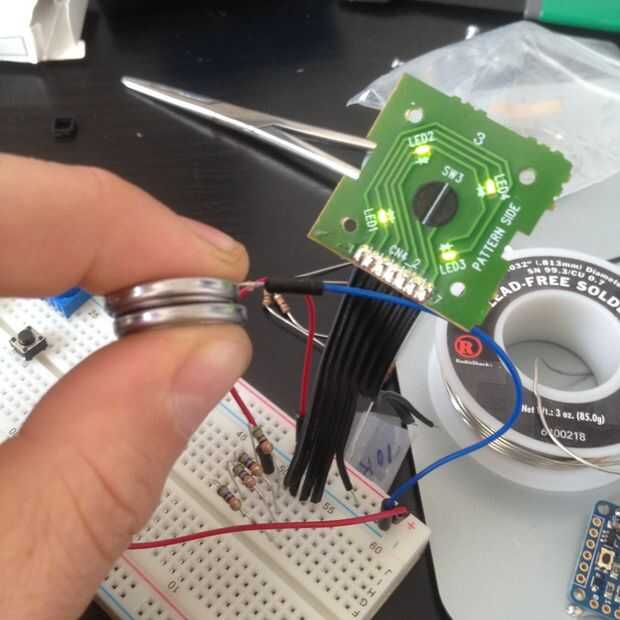

El joystick tiene un pequeño circuito impreso en la parte superior con un botón contacto y cuatro LEDs a bordo. Usé dos pilas de moneda para probar los LEDs. Si tienes un protoboard puede utilizar para probar cada cable y averiguar qué LED está conectado a.
Los primeros cuatro cables en el tablero son para la tierra para cada LED y el cable siguiente es poder para los cuatro. Los dos cables de la extrema derecha son el positivo y la tierra para el botón central.
Podemos utilizar este botón y su cuatro LED sin PB y L2 pin-outs. Primero Solde un resistor de 500 ohmios a cada cable de LED luego soldar el otro extremo de cada resistencia de un cable a tierra y soldadura a un terreno en el EZ-Key. Luego conectar la clavija de la L2 a la potencia en cable para los LEDs. Compruébelo ahora con encender el EZ-Key. El LED debe parpadear con una luz roja en el EZ-Key. Recuerde que los LED son diodos para que la electricidad fluye sólo a través de ellos en una dirección. Tuyo no enciende, la vuelta a la alimentación y la tierra.
Ahora, conectar la clavija de la PB en uno de los cables del botón en el tablero de mini y conecte el otro cable a la tierra en el tablero.

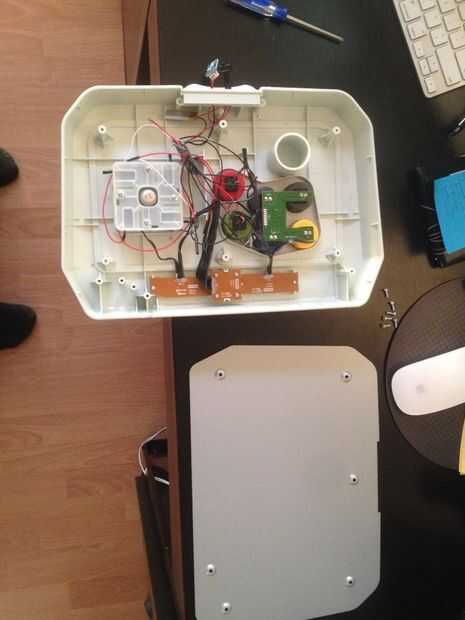

Buscar un lugar en el joystick para el cargador y el interruptor para salir de la caja. Mi caso tenía una derecha de agujero perfecto en la parte delantera.
Ahora ya casi terminamos! Cuidadosamente puede poner la parte trasera y enlazarlo al dispositivo.
