Hacer su Bluetooth Joystick viejo! (4 / 6 paso)

Paso 4: Coloque la placa de Bluetooth

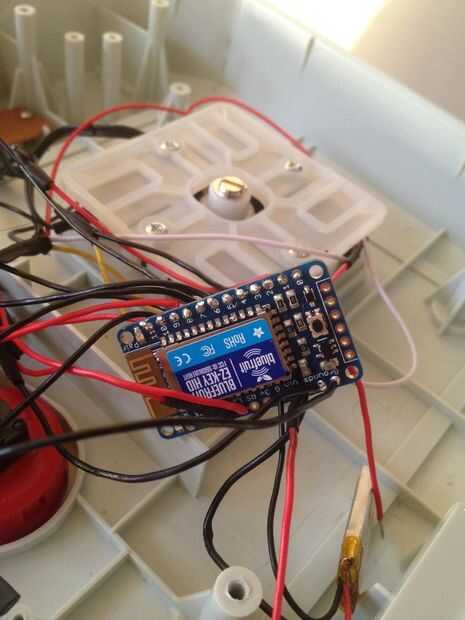

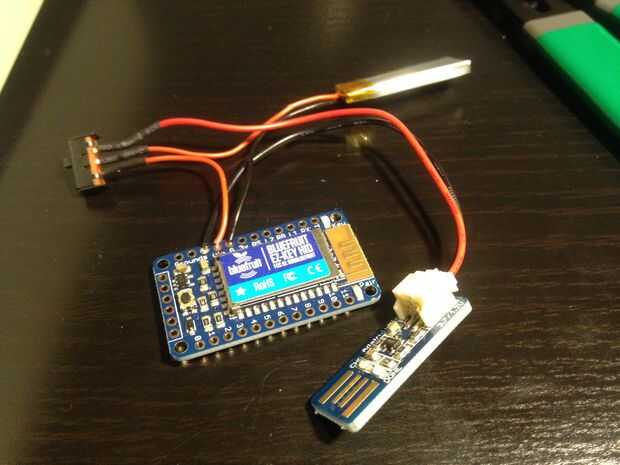

Usé un Adafruit Bluefruit EZ-Key conectado a una batería de iones de litio y un cargador. El costo de las piezas en total $30.

Adafruit tiene un gran tutorial sobre cómo conectar esto. El enlace es aquí.

La guía es para un control de Super Nintendo pero todavía puede seguir muy de cerca.

El EZ-Key de Bluefruit tiene 12 pines (0-11) para todos los botones y pines extras para los LEDs y botones de a bordo.
Tienes al menos 12 botones en el Joypad (, abajo, izquierda, derecha, A, B, X, Y, izquierda disparador, gatillo derecho, Start, Select). Cada botón tendrá dos hilos que salen de él, uno se conectará a un pin de tierra en el EZ-Key y uno va conectado a uno de los pines numerados 12 (0-11). Este es el orden Adafruit sugiere conectar:

0 = arriba, 1 = abajo, 2 = izquierda, 3 = derecha, 4 = seleccionar, 5 = Inicio, 6 = Gatillo izquierdo, 7 = Gatillo derecho, 8 = A 9 = B, 10 = X, 11 = Y

Puede entonces conectan todos los cables de tierra a un alambre y luego conecte ese cable con el conector de tierra en el EZ-Key.

Ahora todavía tenemos unas patillas más en el EZ-Key, son para controlar el chip bluetooth sí mismo. botón de reinicio, botón de par y algunas salidas de pin para conectar LEDs también.

Quiero usar las luces de estado en el viejo Joystick como mis luces de estado de bluetooth y uno de los botones extras como el botón de pareo. Permite llegar a ella!
