Hacer que los datos base para su escuela con arduino (2 / 4 paso)

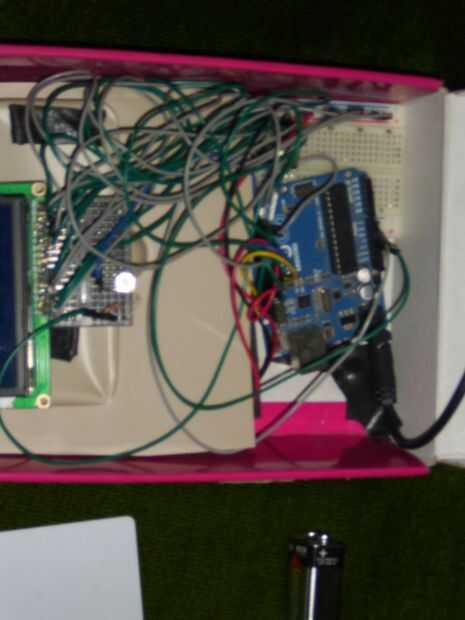

Paso 2: cableado

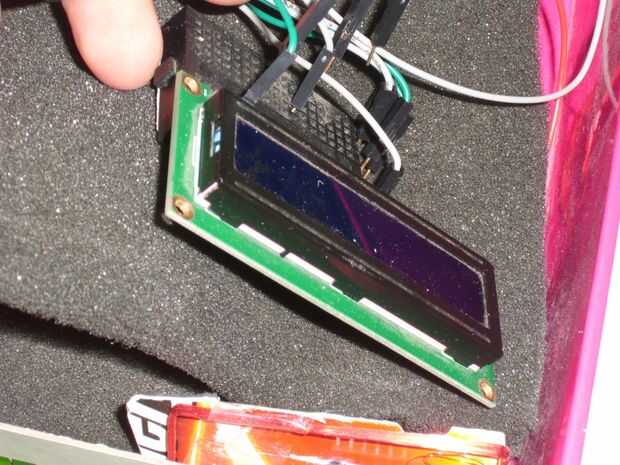

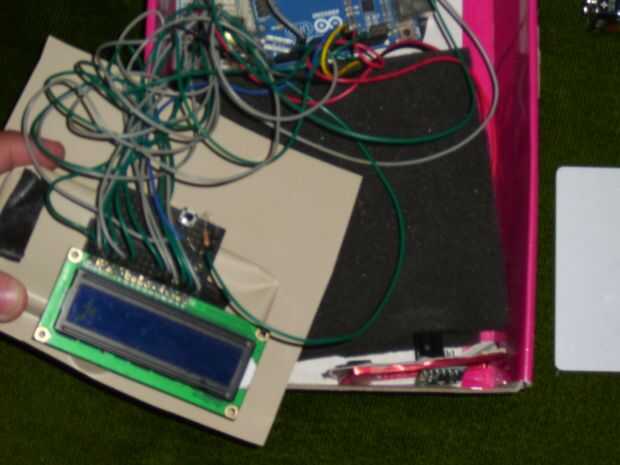

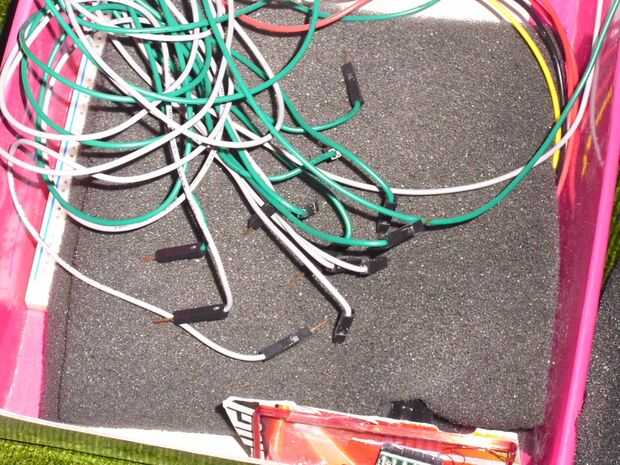

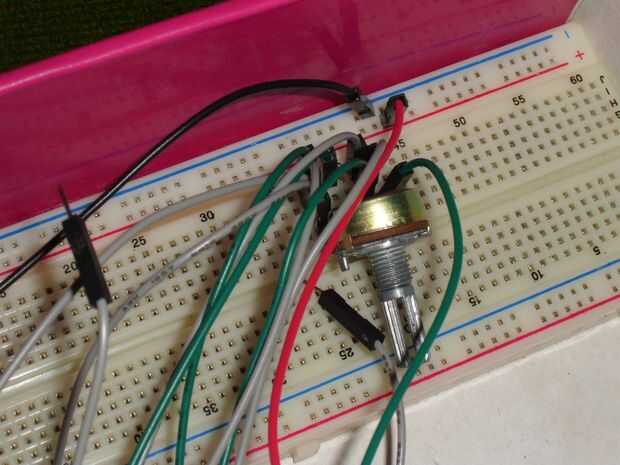

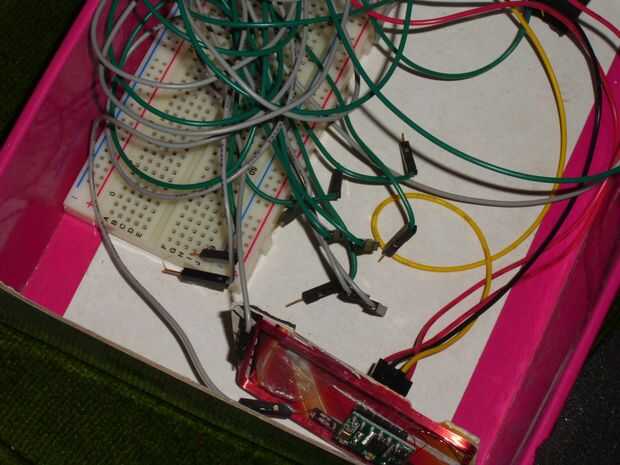

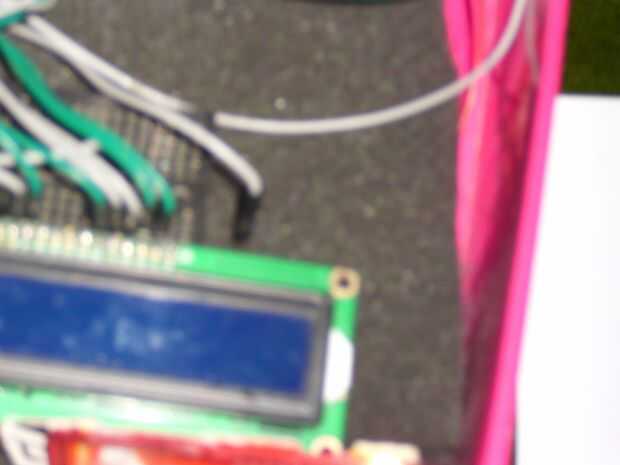

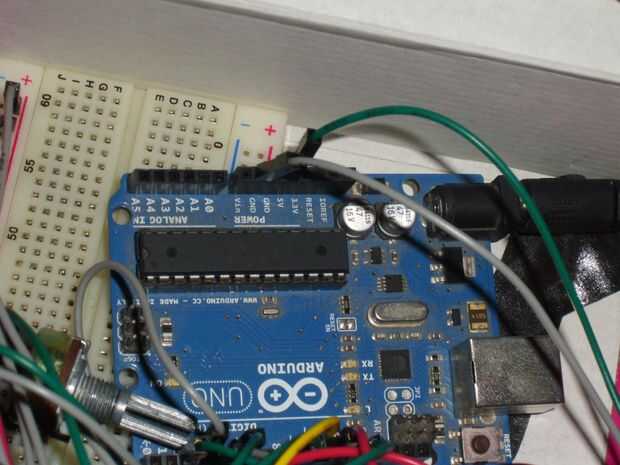

Conectamos el lcd para el arduino:

1-pin 1 lcd-GND(3 pin inPotentiometer and arduino)

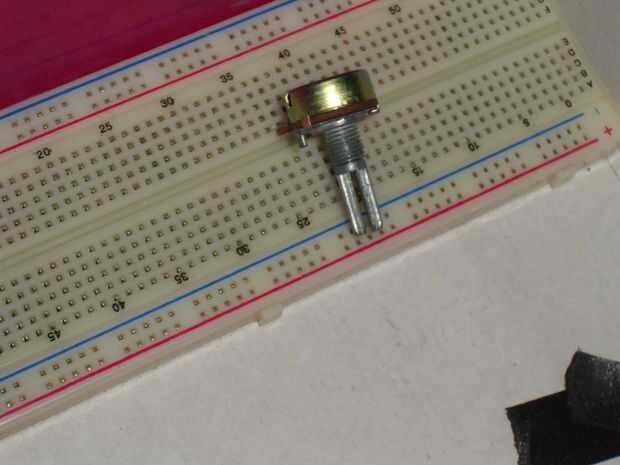

2 pines 2 lcd-5 v (1 pin potenciómetro y arduino)

3 pines 3 pines del lcd 2 en potenciómetro

4 pines 4 pines del lcd 12 en arduino

lcd 5-pin 5 GND

lcd de 6-pin 6 en el pin 9 de arduino

lcd de 7-pin 11 de arduino del pin 5

lcd de 8 pines 12 en arduino del pin 4

pantalla lcd de 9-pin 13 de arduino del pin 3

lcd 14 de 10 pines de arduino del pin 2

11 pines 15 lcd en 5 v en arduino

12 - pin 16 lcd en GND de arduino

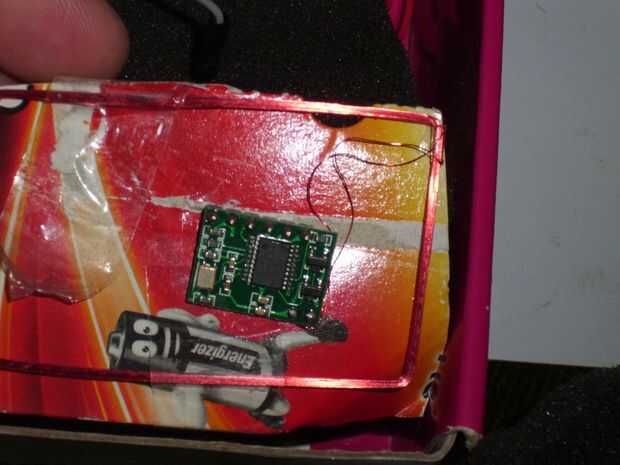

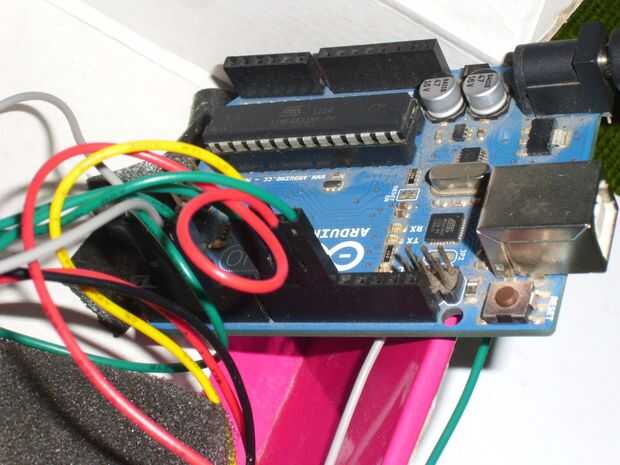

y conecte el Rx de RFID en pin 10 en arduino

y Tx en 11 del perno en arduino y conectar el v 5 de vcc y GND en tierra

y conecte el interruptor de arduino del pin 6
