Hacer el marco y el brazo de un Trebuchet (proyecto parcial) (6 / 6 paso)

Paso 6: Construir el brazo

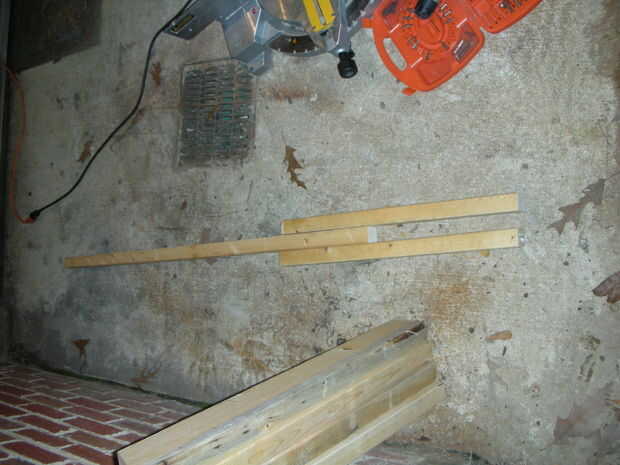

Para nuestro brazo trebuchet, decidimos utilizar 3 piezas de 2 x 2. Una sección (la porción larga del brazo) será 4 pies de largo, mientras que la otra sección (la porción corta del brazo) se hará de 2 de 2 x 2 dos pies de longitud cada uno.

Agujeros deben taladrarse similar a los lugares que se muestra en la imagen, el eje y también para sujetar los contrapesos.

Las proporciones para el punto del eje y el centro del contrapeso es de 4:1, así que si yo decide utilizar un brazo largo de 4 pies, que el contrapeso debe colocarse un pie detrás del eje.

Cuando intentamos encajar el contador pesos entre las piezas de 2 x 2 encajaba, así que tuvimos que afeitarse el interior para que puedan encajar bien.

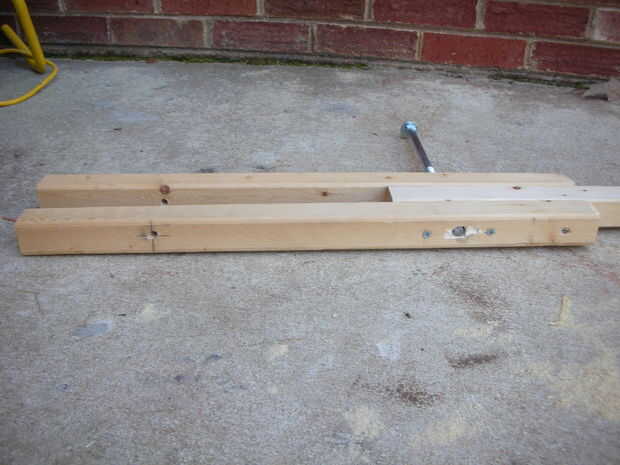

Nota: el brazo se construyó para nuestro trebuchet no era exactamente cómo debe ha sido según las proporciones correctas. Al construir tu propio brazo, asegúrese que desde el centro de sus contrapesos hasta el punto del eje principal es un pie de largo, mientras que desde el eje hasta el final del brazo se trata de cuatro pies de largo. La porción larga de nuestro brazo, terminó siendo unos 8 o así pulgadas corta porque no cuenta para * esta * sección (mirar la segunda foto) del brazo de la necesidad de estar conectado a los otros 2 x 2.
