Hacer de un simple Robot con modelado 3D (3 / 5 paso)

Paso 3: Cintura y brazo

Constructing the waist

Para comenzar a la cintura bosquejar hacia fuera todo el contorno de las piezas por adelantado y luego empiezo a sacar las piezas.

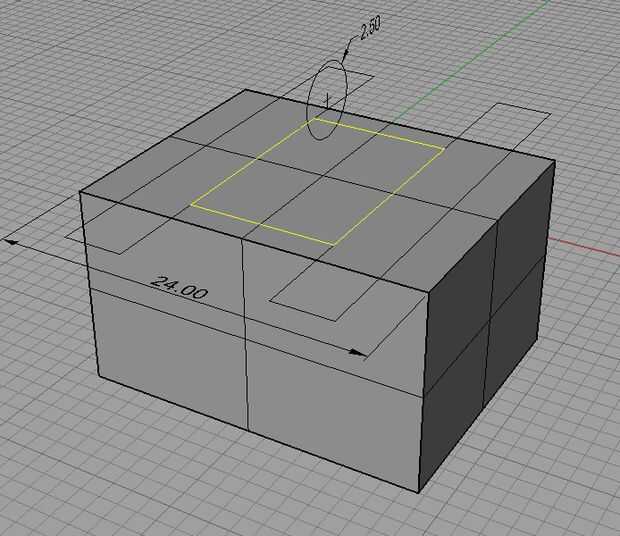

La primera es el contorno del rectángulo grande.

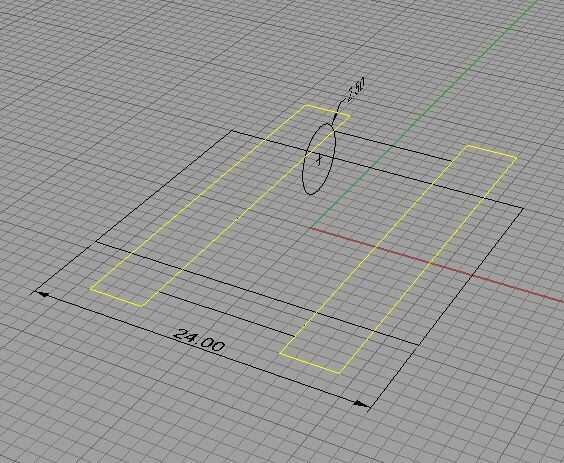

Esto es seguido por las tres partes rectangulares pequeños. La dos posición de bloques rectangulares de longitud más largo entonces se ajustan a una posición más baja.

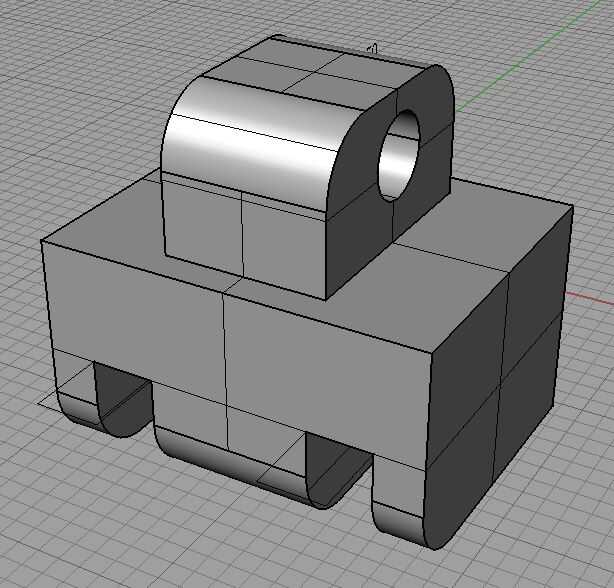

El bloque rectangular se restan para crear los espacios para el espacio de conexión. Luego se saca el círculo pequeño en el centro para formar un cilindro. El cilindro se resta entonces para crear el agujero. La parte superior del bloque rectangular es filete para crear la forma de la curva.

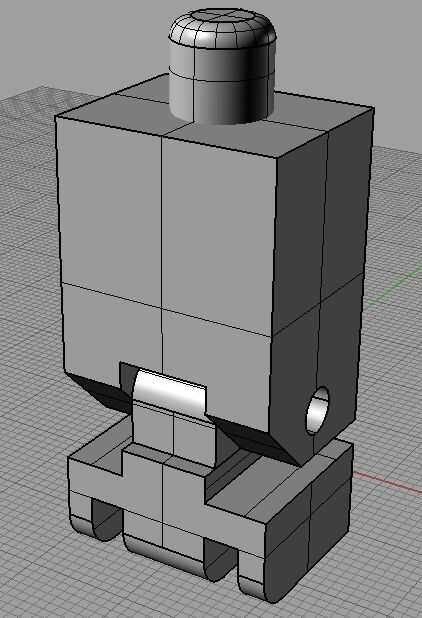

Una vez que la construcción de la base se hace el cuerpo y la cintura puede ser alinear juntos.  Como se puede ver el la parte de la cintura sentará entre el espacio de la conexión del cuerpo. El agujero de la conexión del cuerpo y la cintura se puede utilizar para alinear las dos partes.

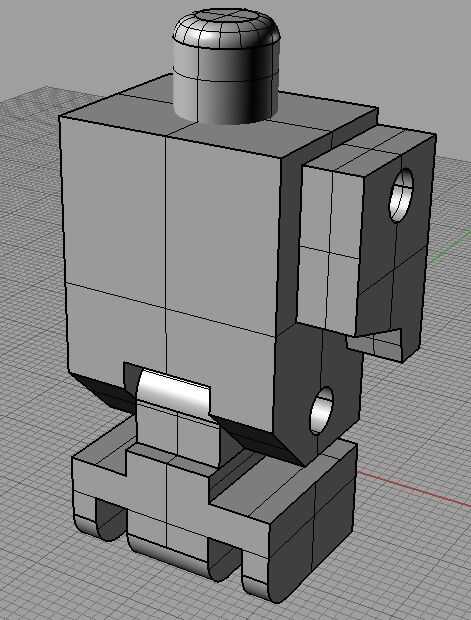

El brazo se crea de la misma manera como el cuerpo y la cintura. El contorno del brazo es dibujado y extrusión. Se realiza un orificio para conectar el brazo al cuerpo. El espacio de conexión entre el brazo superior e inferior se corta así.

Para crear el brazo inferior duplicar el la parte superior del brazo y ajuste moviendo hacia abajo.

Ahora empiezo a forma hacia fuera el brazo más bajo mediante el esbozo de contorno para ser sacado y restar para formar la bisagra es la misma cintura. La mano es el resultado de un círculo grande y pequeño saliendo. Seguido por un bloque rectangular pequeño ser sacada en el centro y luego resta.

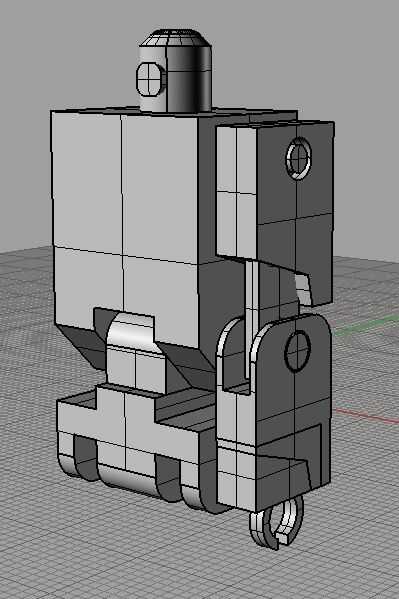

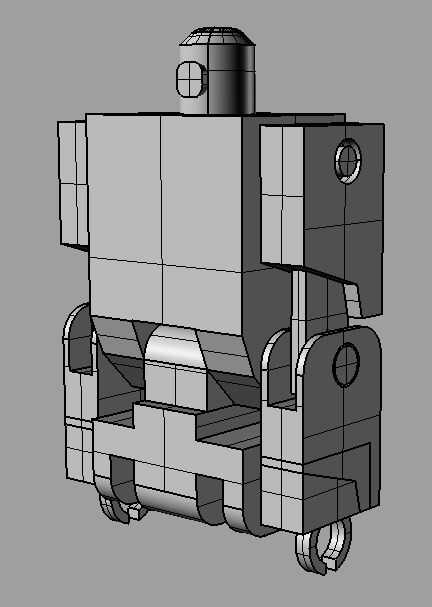

Finalmente de construyó el brazo en el lado opuesto. Espejo les seleccionando todo el brazo y con la herramienta de espejo para duplicar el lado opuesto.
