Paso 4: Conecte cada parte

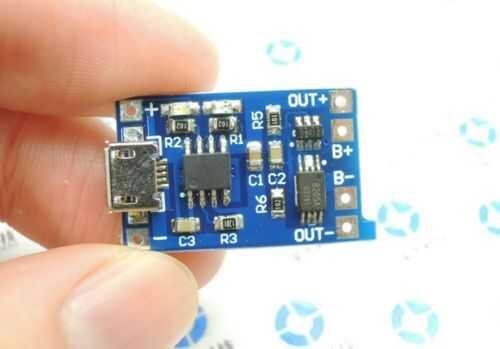

He utilizado el módulo de cargador de LiPo más abajo. Tiene orificios de conexión para batería, potencia de entrada y salida de energía (para ratón, mouse en este proyecto).

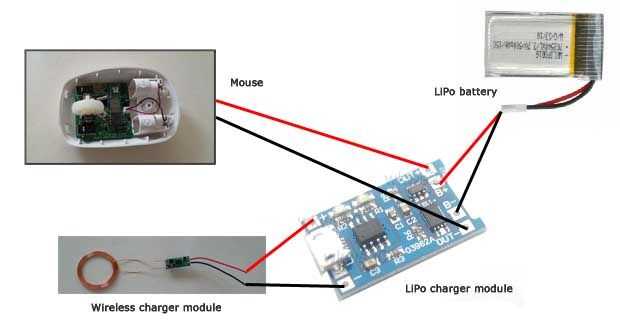

- +, – agujeros en el lado izquierdo es para el source(5V) de alimentación externa. Conectar a receptor de carga inductivo.
- B +, B-agujeros en el lado derecho es para la batería LiPo +, -.
- SALIDA +, hacia fuera-agujeros en el lado derecho es para el ratón. Las líneas rojas y negras en el ratón deben conectarse a cada uno de ellos.
