Paso 8: electrónica

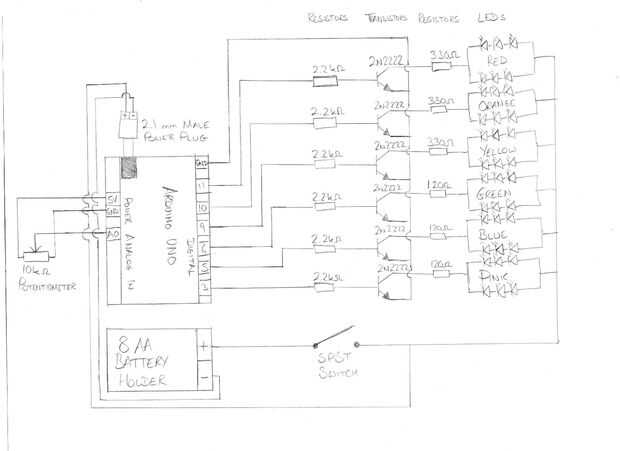

A continuación, tendrá que construir la electrónica que interfaz entre el Arduino Uno y las luces LED. Incluido es un diagrama del circuito del casco terminado y caja de control.
Utilizará las clavijas Digital 3, 5, 6, 9, 10 y 11, ya que estos pernos son capaces de utilizar el modo PWM que permite atenuar los LEDs, en lugar de simplemente encenderlos y apagado. Cada pin está conectado a una resistencia Ω k 2.2 y luego el pin de la base de un transistor 2N2222. Cuando un pin del Arduino está conectado, abre el transistor a que está conectado y energía fluye desde la batería, a través de los LEDs, a través de un resistor, a través del transistor (de colector a emisor) y volver a tierra.
Tenga en cuenta que las resistencias de 330 y 120 Ω fueron elegidas basado en las corrientes máxima de los LEDs que compré. Puede comprobar qué resistencias son necesarias para tus LEDs usando una calculadora en línea de LED como el led.linear1.org/led.wiz.

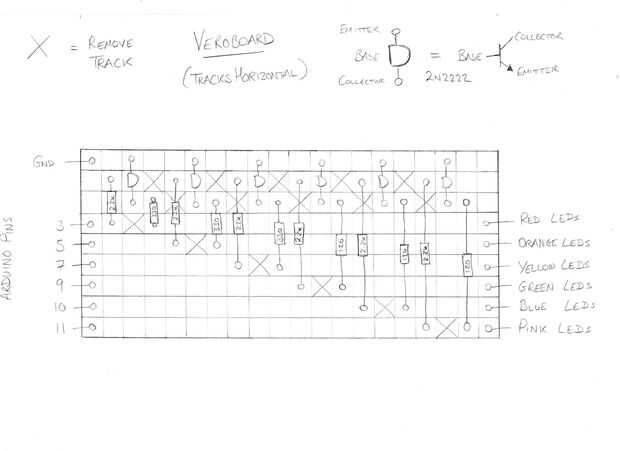

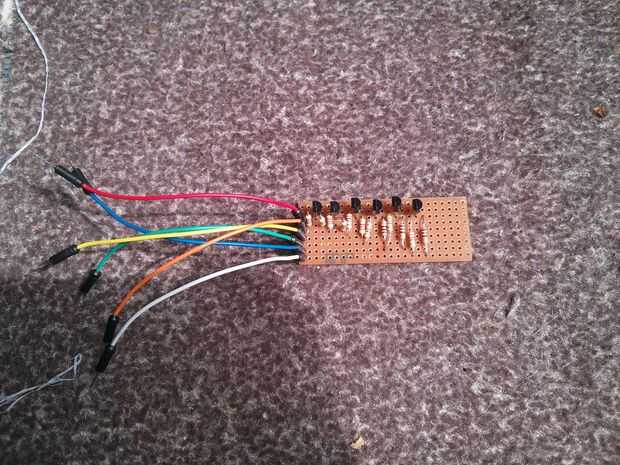

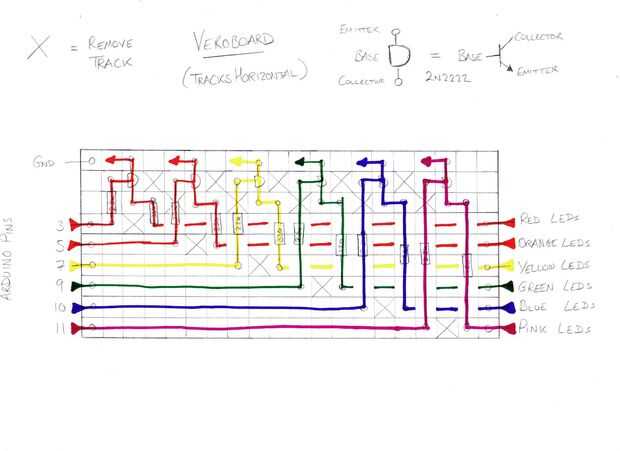

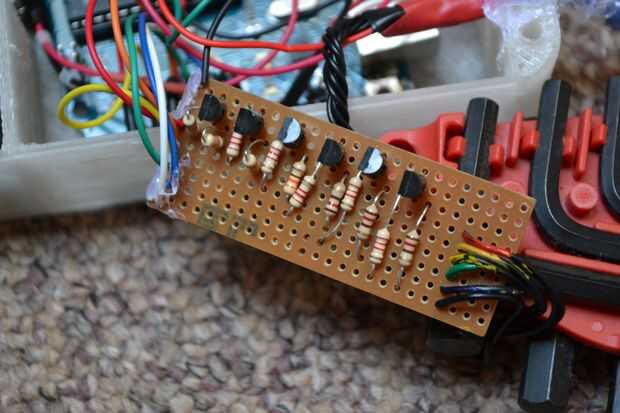

El segundo dos diagramas muestran cómo montar las resistencias y transistores de la placa perforada que se conectará desde el Arduino Uno con los LEDs en su casco. Tenga en cuenta la orientación de los transistores 2N222, puesto que no funcionará si están al revés. También tenga en cuenta la Xs - aquí debe usar un taladro eléctrico y broca pequeña para eliminar suavemente las pistas en la parte inferior de la placa perforada, así que corriente no puede fluir a través de esta área de la Junta.

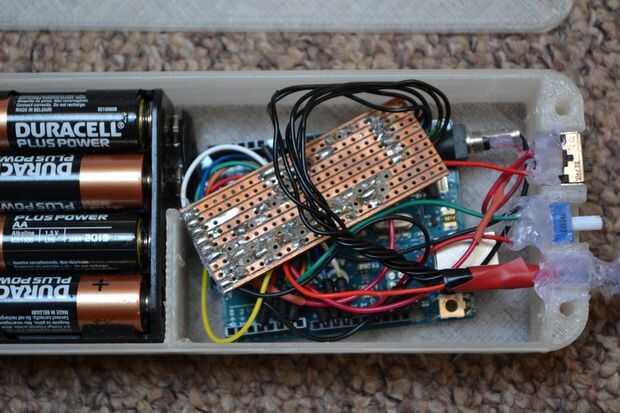

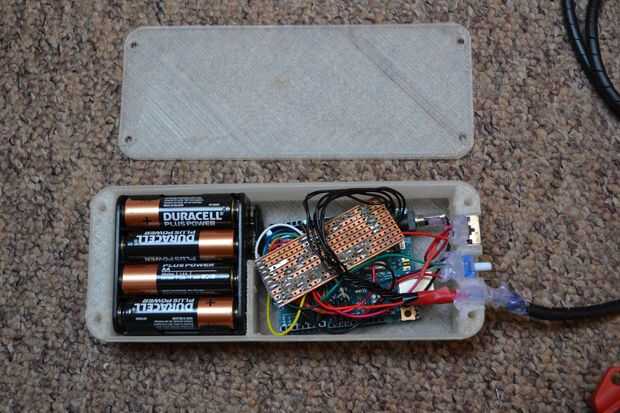

Una vez que ha conectado correctamente todos los componentes se muestra en el diagrama del circuito, se puede montar dentro de la caja impresa 3D utilizando los elementos caso y CaseLid y algunos tornillos y tuercas M3.
