Guy-Manuel Daft Punk casco con iluminación LED programable (9 / 14 paso)

Paso 9: Iluminación LED

En este paso, se fije la iluminación LED para el casco.

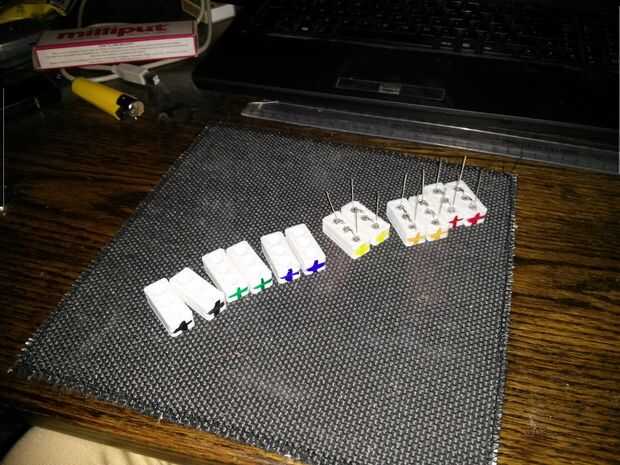

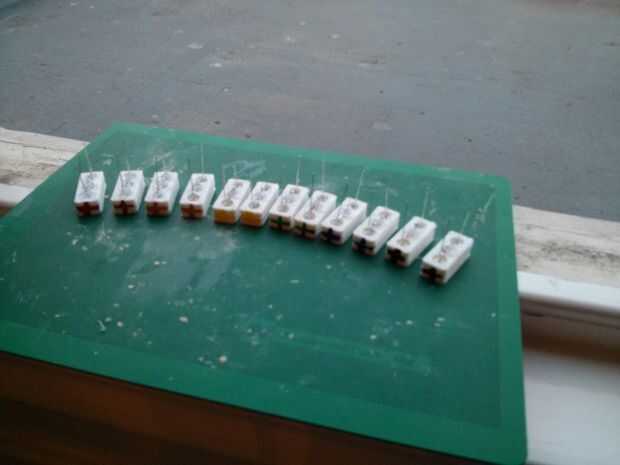

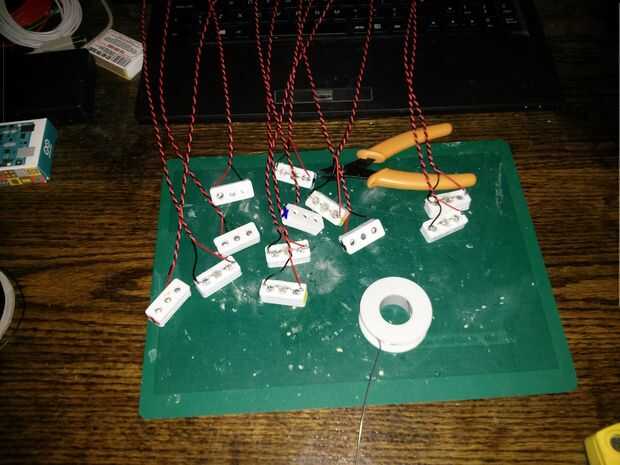

Primero, tomar sus 12 piezas 3D de LEDBank impresos e incrustar tres LEDs del mismo color en cada uno. Unir las patas de cada trío de LEDs para que se conectan en serie (Asegúrese de conseguir la forma correcta de ronda - la polaridad es importante para el LED).

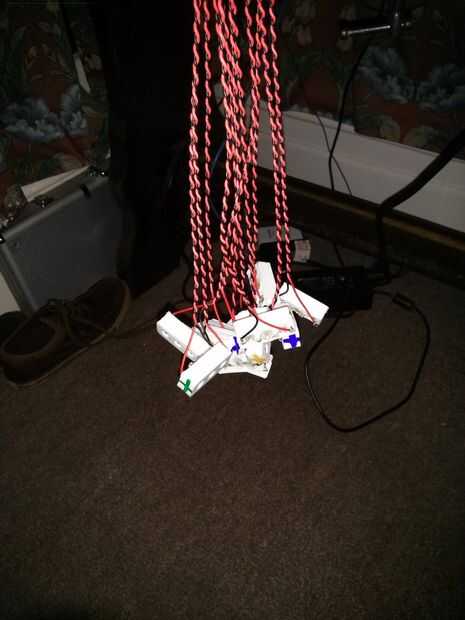

Soldar algunos cables largos en los extremos de cada trío y unir los cables positivos y negativos de cada trío de mismo color para que está cableados en paralelo.

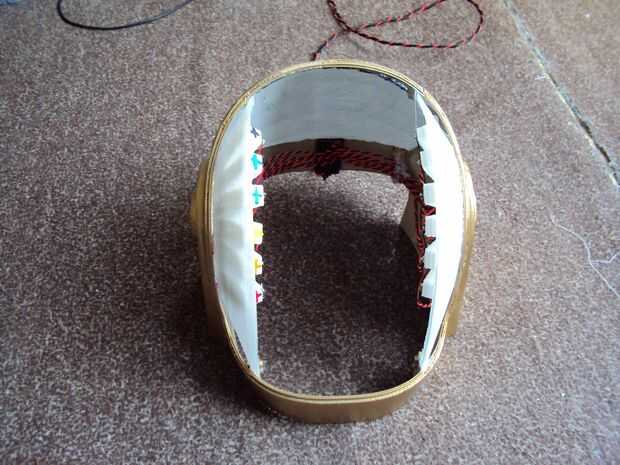

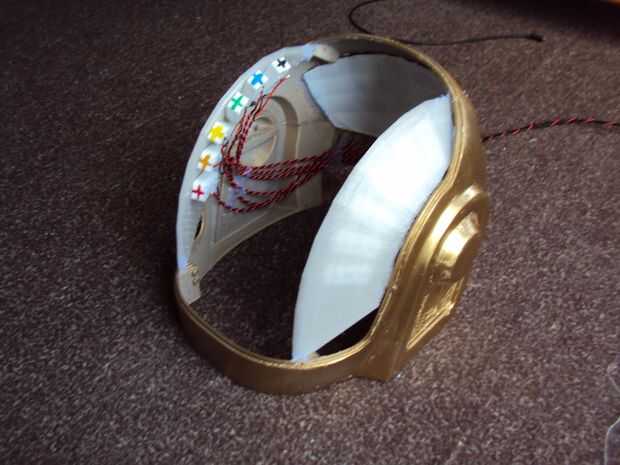

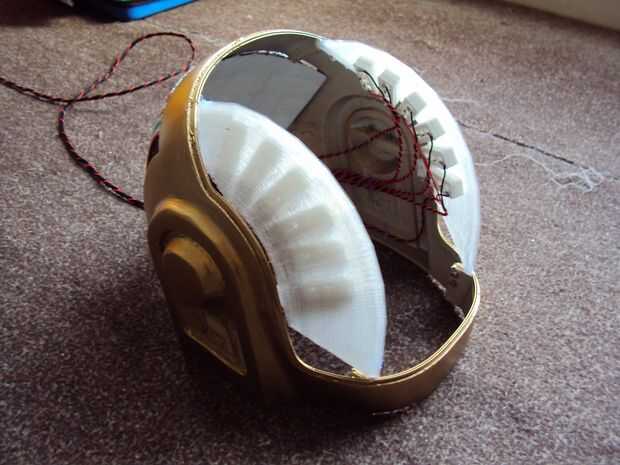

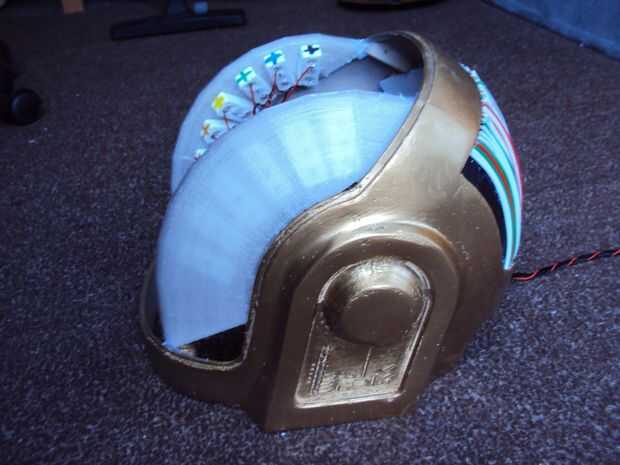

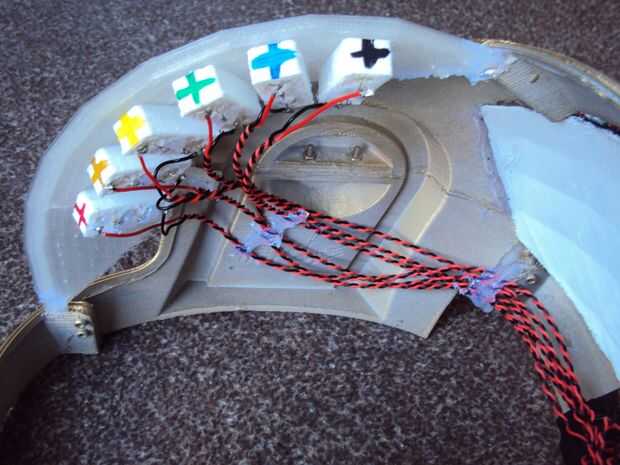

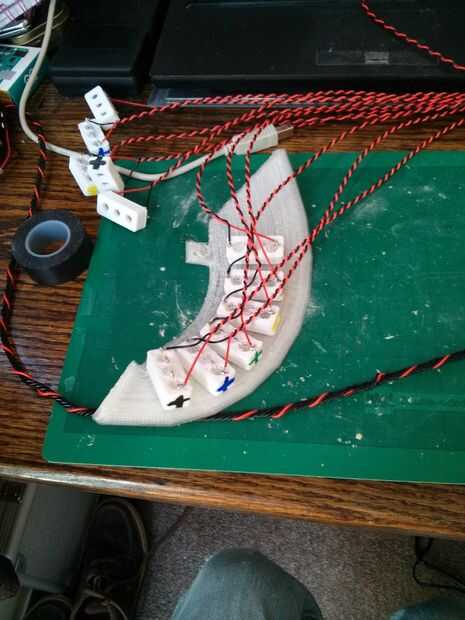

Entonces es hora de usar la pistola de pegamento caliente para unir cada LEDBank sobre las piezas impresas 3D de LEDDiffuserLeft y LEDDiffuserRight. Las partes LEDDiffuserLeft y LEDDiffuserRight deben sujetarse al casco con pegamento caliente del derretimiento.

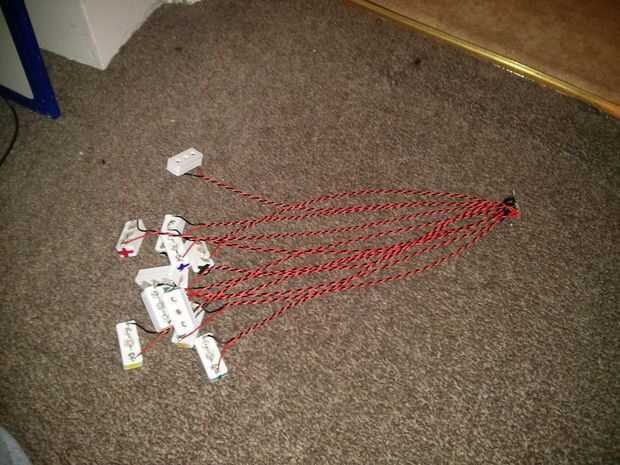

Todos los cables positivos pueden acoplarse a un cable de alimentación principal, que debe ser lo suficientemente largos para llegar a la caja de control (1-2 m). El negativo de cada par de tríos del mismo color debe tener cada uno un alambre largo (otra vez, 1-2 m de largo) y debe conectarse a los puntos apropiados en la placa perforada (consulte los diagramas anteriores).

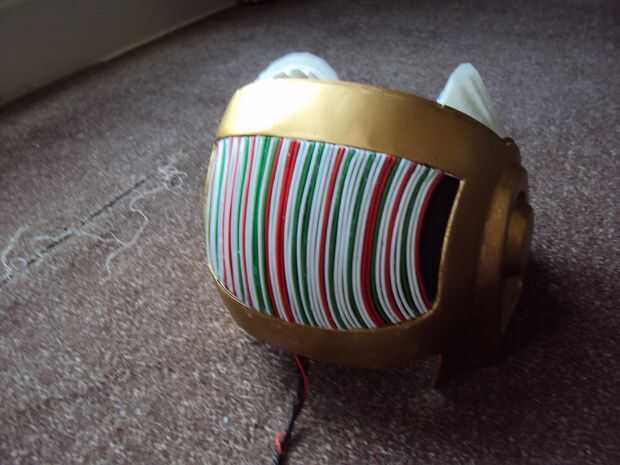

Ahora sería un buen momento para subir el código de control para el Arduino y probar la electrónica. En primer lugar, usted necesitará descargar el software de Arduino desde la Web de Arduino. Luego, con la 8 AA batería independiente, conectar tu Arduino Uno al ordenador mediante un USB tipo A para cable de tipo B. Abra el software de Arduino, abrir el adjunto FullControl.ino y subir el código a tu Arduino. Las luces deben empezar a animar - Compruebe que el potenciómetro se puede girar para ajustar la velocidad de la animación y que el interruptor on/off puede utilizarse para activar y desactivar la iluminación. A continuación, desenchufe el Arduino desde el ordenador de alimentación mediante la batería de 8 AA y realice las comprobaciones del mismo. Si todo funciona, eres bueno para ir. Si no es así, compruebe el cableado y consulte los diagramas anteriores.

No dude en modificar el código para agregar, quitar o cambiar animaciones (o re-escribir el código completo!) para el casco.

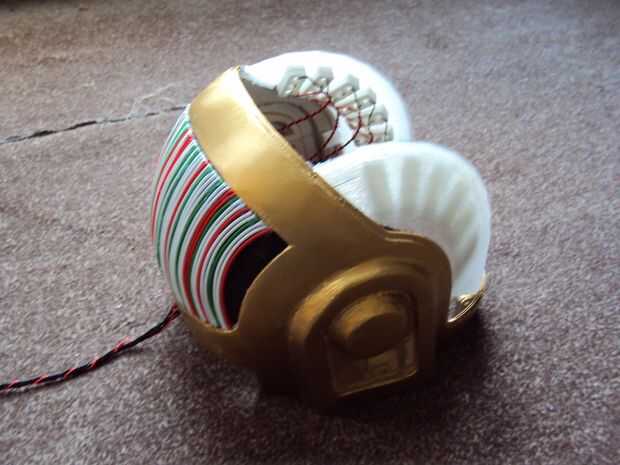

Usando tu pistola de pegamento caliente, organizar los cables y pegarlos dentro de los auriculares y alrededor a la parte posterior del casco para que no se atoren en su cabeza cuando llevaba el casco.
