Guitarra tubo Amp From Scratch (parte 1, transformadores) (4 / 5 paso)

Paso 4: Relación de impedancia de transformador de salida

Para encontrar el cociente exacto me enganchado el transformador de CA (con la resistencia de 1 ohmio a 1 vatio de seguridad en serie) a los cables negro y verde. Usaban porque tenían la más alta resistencia, que insinuó el cociente más alto. Esta manera, podría ser bastante seguro de que las tensiones en los otros devanados sería menores.
Toma nota primero de la tensión exacta de que la verruga de la pared está dando hacia fuera. El transformador y la resistencia a que está conectada no presentan gran parte de una carga por lo que la tensión será mayor que la fuente es citada para. En mi caso, la verruga de la pared nominal de 9vAC daba a 10.27vAC.
Que esto sea una lección de transformadores! No son una carga; transforman las cargas. Por esta razón amplificadores deben tener un altavoz conectado a ellos cuando enciende. Una carga debe presentarse a las válvulas de salida, o tropiecen con ellos mismos.  Es como esperar un paso más en la parte superior de una escalera oscura; sólo varios mil veces un segundo.
Con 10.27vAC en negro, verde encontré 317.2mvAC en amarillo-rojo. Blue-negro/blanco tenía 2.273vAC y verde/amarillo-negro/amarillo tenía 1.760vAC.  Esta confirmado eso negro-verde tenía el cociente más alto, que sugirió que era la bobina primaria.

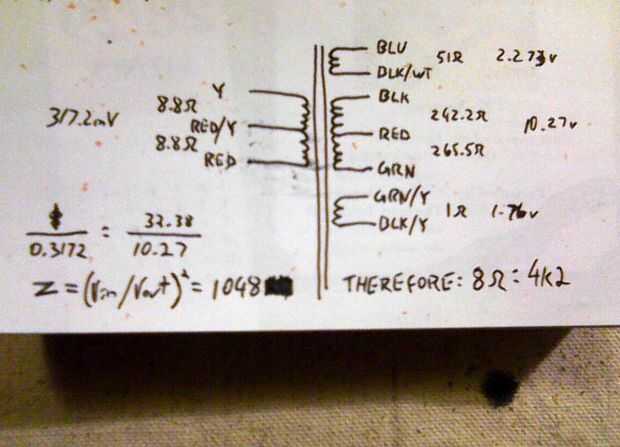

Primero giré mi matemáticas a la bobina de amarillo-rojo.  Una relación de impedancia es el cociente del voltaje al cuadrado, o, (VoltageIn / VoltageOut) ^ 2.  10.27vAC (el voltaje en una bobina) dividido por el 0.3172vAC (el voltaje en el otro), al cuadrado, es igual a 1048.  Mi objetivo es conectarlo a un altavoz de 8 Ohm--para 8 Ohm veces 1048 equivale a 8384 ohmios.  Este es un transformador de salida push-pull para cada tubo de salida verá la mitad de eso, u ohmios 4192 (nosotros lo llamamos 4k 2 ohmios).  Esta es una muy buena carga para la mayoría de las válvulas, con una bonificación de tener ese toque rojo/amarillo que nos permitiría una carga de 4 ohmios.
Si un altavoz de 16 ohmios era la meta, entonces el primario tendría un 2k 1 Ohm de la bobina por el tubo, con el toque de rojo/amarillo ofrece una conexión de altavoz 8 ohmios.
Los bobinados blue-negro/blanco y verde/amarillo-negro/amarillo a tener en cuenta para la regeneración, o simplemente mantener desconectada.  Con una caja de altavoces típicos ofrecen cargas demasiado bajas o demasiado altas para ser factible.  Por ejemplo, con un altavoz de 8 Ohm en el azul - negro bobina que tendríamos un ~ 163 Ohm de la carga de la válvula.
Mayoría de las válvulas tiene dificultades para conducir nada que baja.  Sería posible, pero no sin lo que podríamos llamar sacrificios irracionales--superfluos y complicados, etc..  No ser cruel tho--podría tener algunos sonidos interesantes que, o permitir una válvula de inusual, por favor enviar lo que encontrará.
