Guitarra Hero Arduino Bot. (4 / 14 paso)

Paso 4: Modificar el tablero del traste

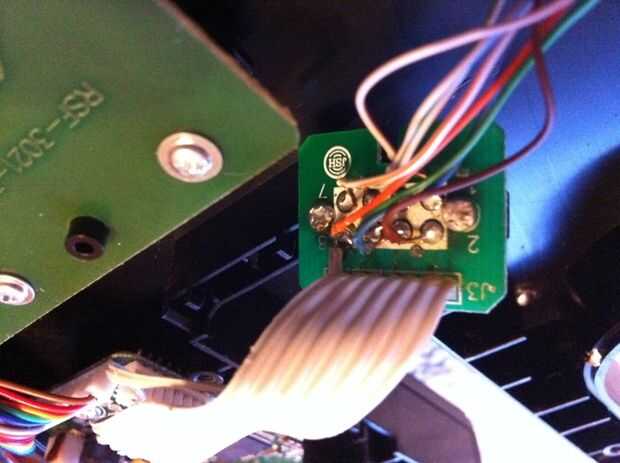

1. - Si te fijas bien en la placa de circuito para el tablero del traste usted verá son 8 hilos conectados al mismo para los 5 botones. Debido a esto, tenemos que definir lo que los cables van a qué botones.
-En primer lugar, necesitará usar un destornillador de cabeza Phillips para quitar los 2 tornillos que sujetan la placa de circuito en su sitio.

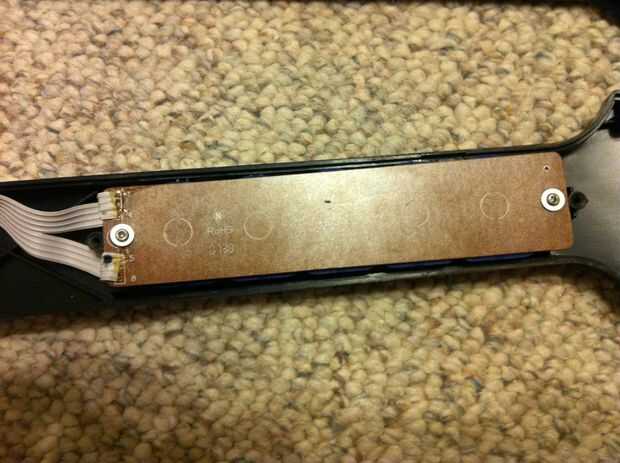

2. - luego voltee la tabla y ver los rastros.

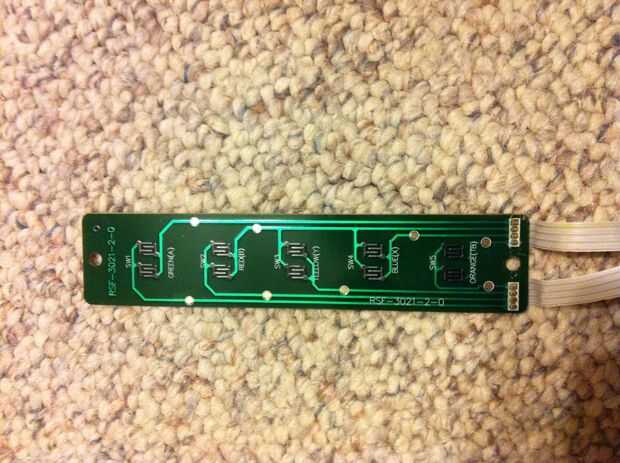

-Escribir que cables van a cada botón, esto será útil más adelante. Algunos cables irá a varios botones.
-En este punto, sería útil marcar, con un rotulador, ambos extremos del cable para que sepas que de alambre que está designando como alambre 1.

-El siguiente paso es agregar nuestros propios cables que conectamos los relais.

-Tomar unos 6 a 10 pulgadas en sección de cable Cat5 y tira de los extremos.
-Ahora tome el cable Cat5 y encontrar un lugar para conectarlo al los cables desde el tablero del traste. Si no se puede encontrar que fácilmente se puede soldar, entonces siempre podría cortar el cable desde el tablero del traste y crear una Junta de cables.
Nota: Si los controladores del cuello y del cuerpo no se desintegraría puede soldar el cable Cat5 para el tablero del traste y utilizar un pedazo más largo cable Cat5. Sólo asegúrese de que puede alcanzar en el cuerpo del regulador.
3.-por último, soldar los cables en su lugar.
