Guitarra A B interruptor (3 / 3 paso)

Paso 3: Guitarra interruptor montado: método

De una guitarra estilo Gibson (puede ser modificado para que funcione con otros):

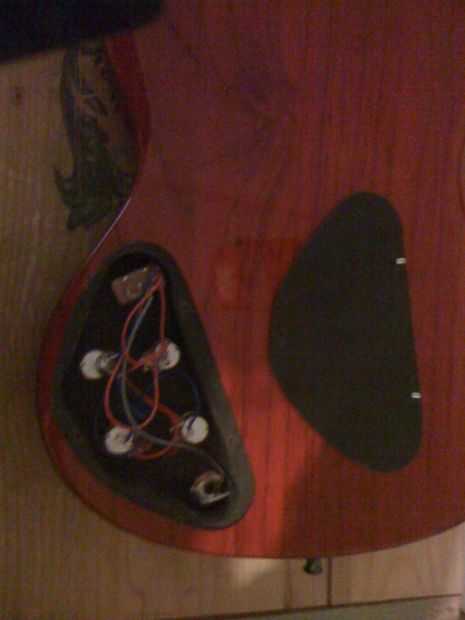

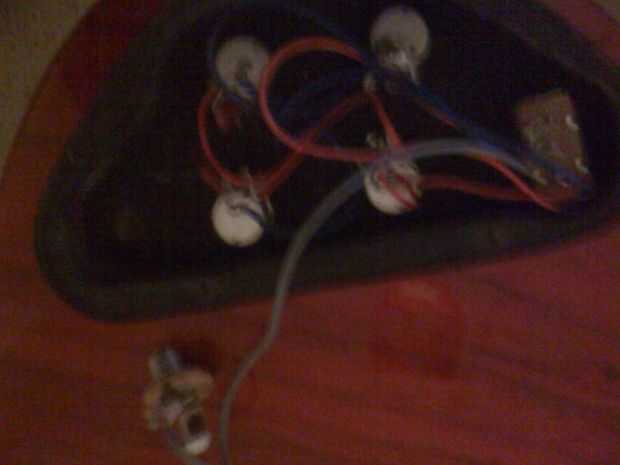

Retirar la cubierta posterior. Desenroscar la tuerca que sujeta al conector en su lugar. Desoldar el conector, teniendo cuidado de aviso de que el cable está conectado a qué sección del gato - manga o punta. En mi caso, la punta fue conectada con el cable blanco y el manguito para el alambre al descubierto.

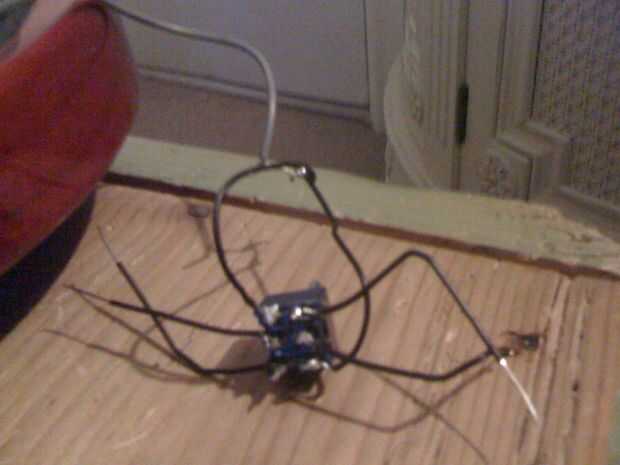

Soldar dos cables cortos en el cable que estaba conectado a la punta del gato. Punto la parte inferior del interruptor hacia usted de modo que existen tres clavijas a través y dos abajo. Soldar los dos hilos nuevos para las esquinas opuestas de dientes del interruptor (uno para la punta derecha superior) y otro a la punta izquierda inferior.
Soldar un cable corto a cada diente restante del interruptor. Manteniendo la orientación del interruptor de antes, soldar el cable de la pata media superior con la punta del jack original de la guitarra. Luego soldar el cable desde la punta media inferior a la punta del otro gato.

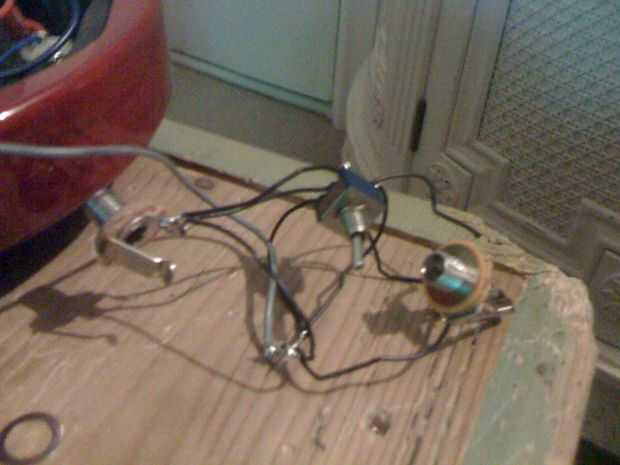

Después de esto, debe tener 2 dientes sin usar en esquinas opuestas del interruptor. Suelde el cable desde la punta izquierda superior a la manga de gato original de la guitarra. Esto debe significar que la fila superior está conectada a una única toma.
Suelde el cable restante uno (abajo a la derecha) a la manga del otro gato. Esto debe significar que la fila inferior también sólo está conectada a un jack - pero no la misma.
Soldar dos cables cortos para el cable que se conectó originalmente a la manga de jack de la guitarra. La soldadura a las mangas de los dos gatos (un cable a cada toma).

Desenchufe su Cautín, coloca la soldadura cosas fuera del camino, sea cual sea, no necesita más para este proyecto.

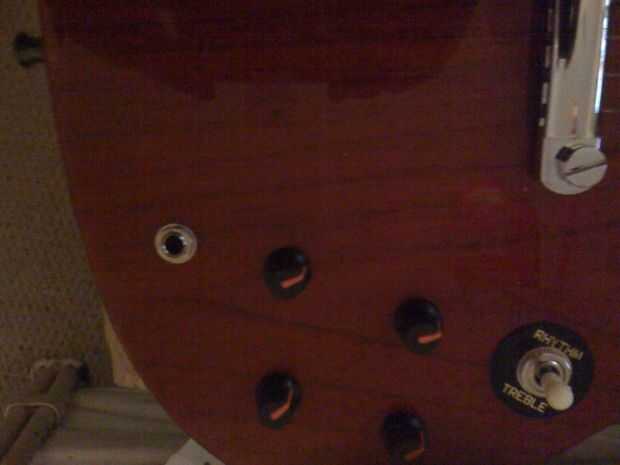

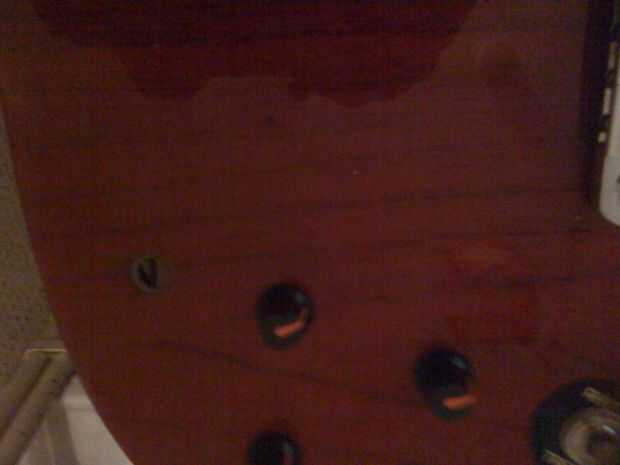

Taladro, usando las brocas adecuadas, dos agujeros - uno para el gato extra, uno para el interruptor. Puse la segunda toma junto a la primera y el cambio de los botones de volumen/tono. Encajar las piezas a través de y atornille las tuercas.

¡ Disfrute!
