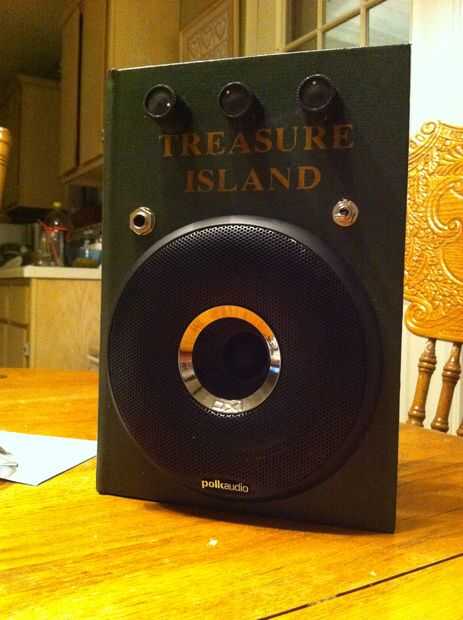

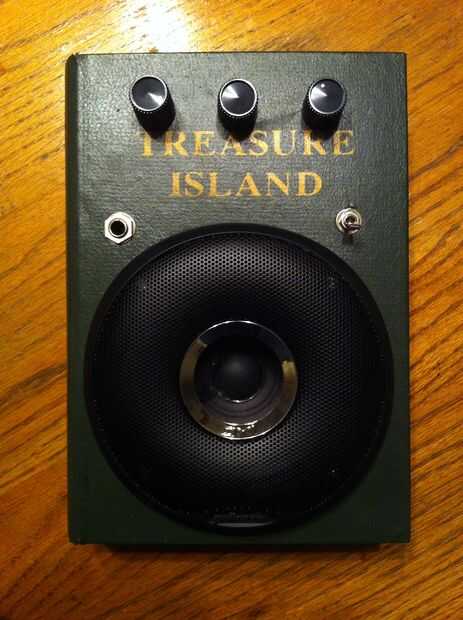

Amplificador de guitarra en un libro!

Ultimamente he estado trabajando en unos circuitos de audio analógicos.  Estaba sentado alrededor admirando mi finamente soldadas juntas (sarcasmo) y pensé, "Hey!  ¿Por qué no poner esta mierda en una caja o algo?"  Miré alrededor de la casa, pero por desgracia, no había objetos como cajas para encontrarse.  Procedió a destruir mi garaje y Voila!  Encontré una vieja caja de libro hueco, y nació este proyecto.

Prácticamente puede hacer este proyecto con los siguientes elementos:

Herramientas:

Cautín y soldadura
Herramienta Dremel
Caja de cuchillo
Pistola de pegamento caliente
Taladro (opcional pero útil)

Componentes:

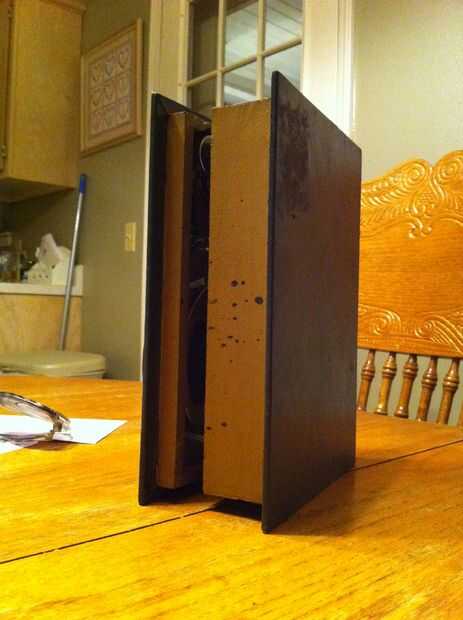

Hueco del libro caja (yo tengo la mía en una tienda de chatarra, pero usted puede comprar una versión fea aquí )
4-8 ohm 4" altavoz (yo tengo la mía de un viejo accesorio de radio de la policía)
Cubierta del altavoz (sobrado de una instalación de estéreo de coche)
batería de 9 voltios x2

Componentes eléctricos:

Resistencias:
2.2 M ohm
X3 de 1M ohm
1 k ohmios
100 ohmios
2.2 k ohmios (si consume un led)
10 ohmios

Condensadores:
0.047uf x2
10pF
10uF
3.3UF (yo usé un 4.7 porque no pude encontrar un 3.3)
0.22UF
100uF x2
220uf
0.01UF

Otros:
LM386
MPF102 x2
Reóstato de 25 ohm
pote lineal de 5 k
100 audio k forma cónica

Los componentes mencionados hará que los siguientes consejos (que voy a explicar cómo hacer):

Circuito de amplificador de Little Gem (http://www.runoffgroove.com/littlegem.html )
y
Pedal de efectos con mini Booster (http://www.muzique.com/tech/miniboo1.htm )
