Guitar Tuner para ciegos (utilizando un Arduino) (3 / 8 paso)

Paso 3: el circuito

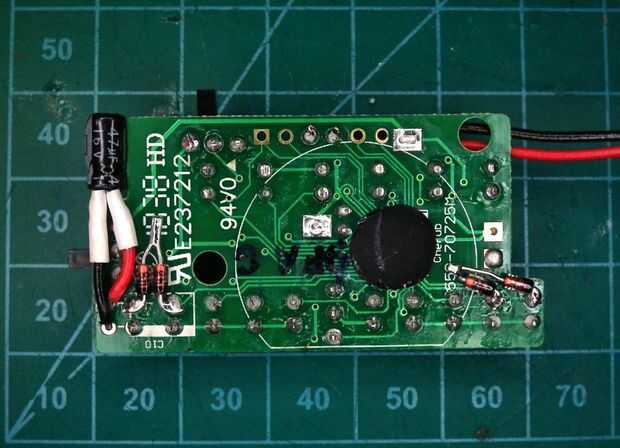

Para poder utilizar un poco menos pines de entrada Arduino, algunas de las señales del sintonizador muy altas y muy bajas se combinaron con diodos.

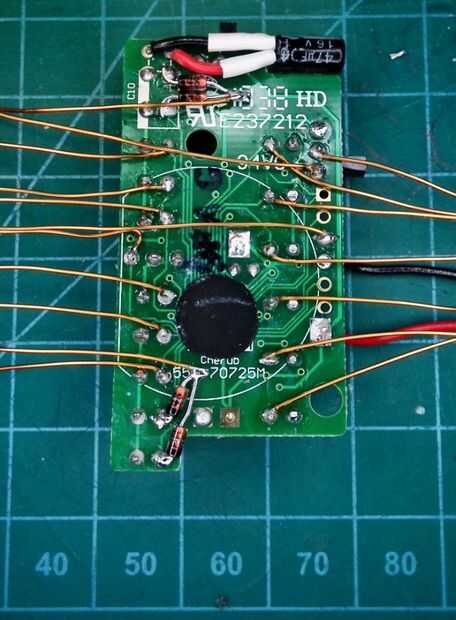

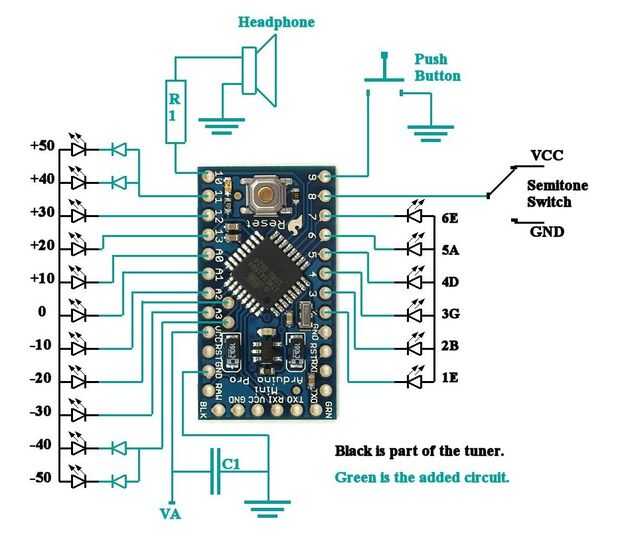

Ver la imagen de cómo construir el circuito...

Los otros componentes adicionales (para auriculares, botón, etc.) se discutirá en el paso 5.
