Guían de principiantes para Maya: Robots (4 / 12 paso)

Paso 4: Los pies

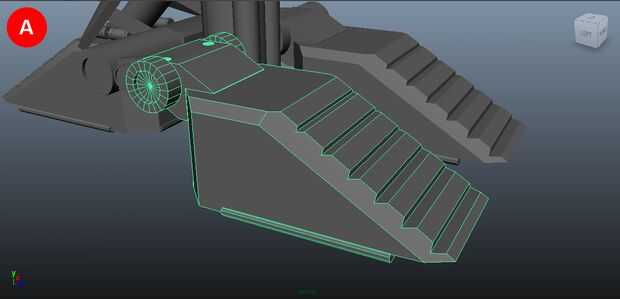

Me puse el modelo de las piernas a la cabeza, mira en La figura (A)

El pie es bastante fácil de hacer aquí es cómo lo hice:

Paso 1:

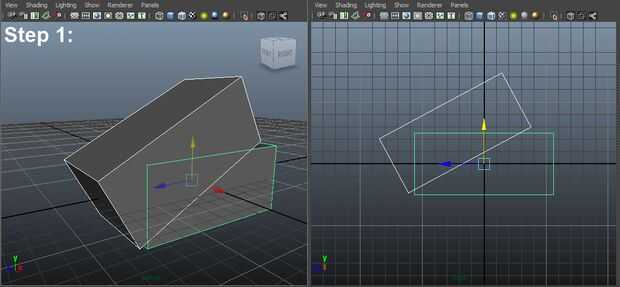

Tomar dos rectángulos y organizarlos como se indica, el ángulo de inclinación y la longitud de los rectángulos se pueden establecer como necesita ser.

Paso 2:

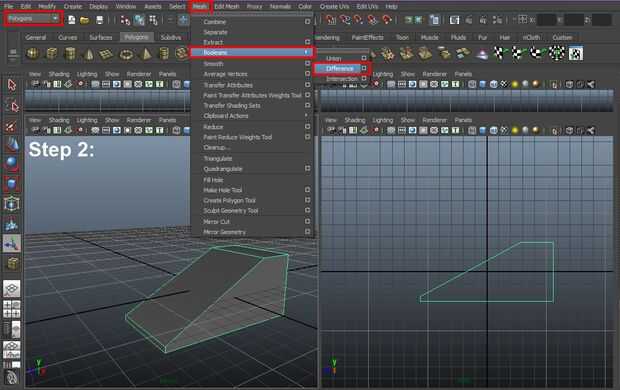

Seleccione el rectángulo en la parte inferior entonces el rectángulo en la parte superior y van a (recordar en el menú de polígono) malla > booleanos > diferencia y ahí lo tienen, debe buscar como se muestra en la Figura 2 de paso. Recuerde el orden de selección es importante, cada vez que uso de booleanos, el objeto último afectará la operación.

Si usted está usando un más avanzan u obsoleta versión de Maya lo que soy (2012), a continuación, el menú puede ser diferente, pero los nombres son los mismos.

Paso 3:

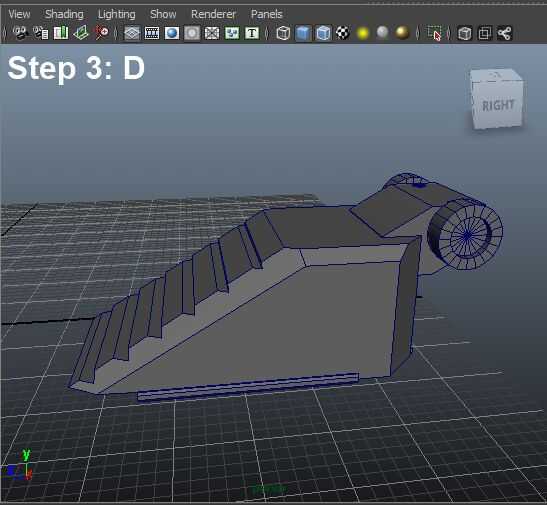

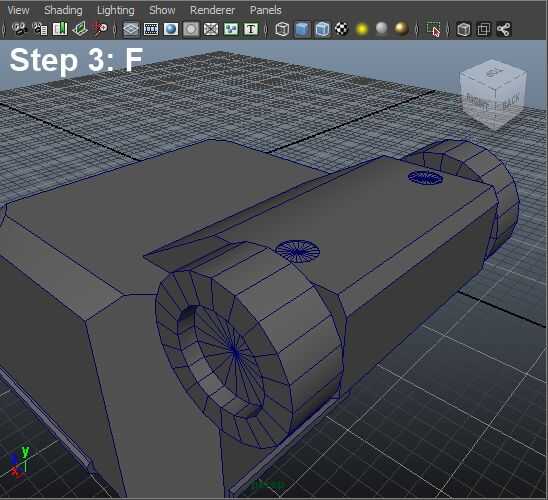

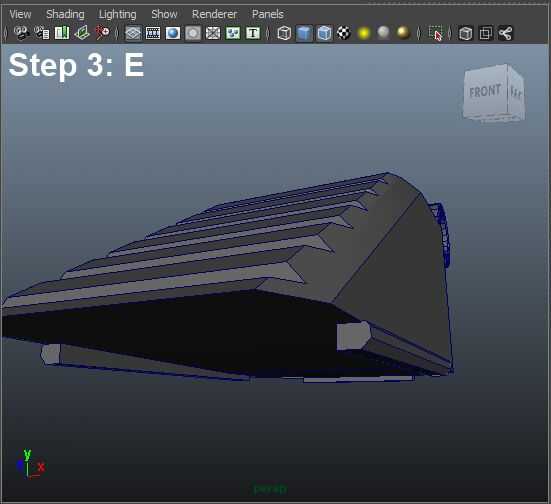

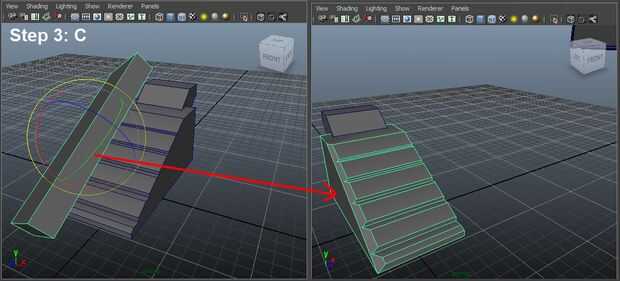

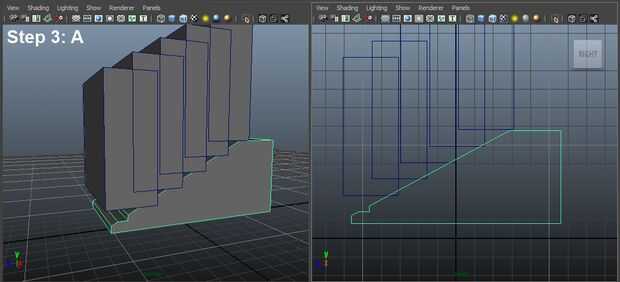

Utilice la herramienta booleana para finalizar el resto de la modelización, en paso 3: A ocurrió hace un par de rectángulos y utilizado booleanos para hacer el diseño de la caja de escalera. El resto de los pasos usted puede tomar un vistazo a los cuadros (paso 3: A, B, C, D, E, F).

Pensar la herramienta booleanos como soldadura y corte, que mediante la Unión de soldadura y corte mediante la diferencia de.
