Guía para proyectos de LED (4 / 9 paso)

Paso 4: Con LED con transformadores de corriente alterna.

LED se puede ejecutar en AC o DC actual.

Si desea ejecutarlo en DC que es la batería entonces debe usar resistencias.

Si desea ejecutar en la CA utiliza un paso abajo transformador de CA. (220 a 12 v)

Aquí tratamos con transformador de CA

Ahora ¿Cuál es la carga del transformador de CA va a tomar? Para eso tienes que medir el voltaje de salida del transformador de corriente alterna con un multímetro, dicen que se trata de 14volts.

El transformador del sujeto era 14VAC 500mA salida sin carga.

En primer lugar, tenemos que ser conscientes de que la calificación de 14V es conocida como el voltaje RMS y es la potencia media eficaz de la onda senoidal. La tensión máxima, que se sujeta nuestro LED a, es aproximadamente 1,4 veces mayor.

Por lo que debemos esperar un voltaje máximo de 1.4 x 14v = 19,6

Por lo tanto, utilizaremos 19,6 voltios como base de nuestros cálculos.

Sabemos rango del más blanco y azul LED entre 3 y 3,6 voltios. Así que dividiendo la tensión de pico por un voltaje promedio LED, obtenemos una idea de la cantidad de LED puede soportar el transformador:

19.6 / 3.5 = 5.6, que nos ronda a 6 LED de.

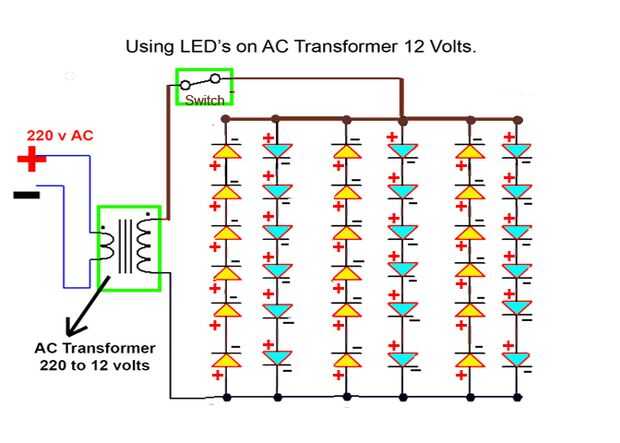

Pero recuerde, que AC tiene un ciclo negativo idéntico! Que significa que podemos añadir un circuito espejo en fases alternas,

es 6 + 6. La ventaja de usar voltajes para iniciar nuestros cálculos es que, como nos alojamos con similar LED y permanecer dentro de

sus voltajes de operación, la corriente permanece dentro de límites seguros. Por lo tanto, ajustando el número de luces LED en uso, podemos manejar más AC

salidas del transformador. Podemos multiplicar la luz de la salida hasta 15 veces sólo agregando cadenas de 6 + 6 LED dispuestos del mismo modo

a través de la fuente! 15 veces significa 90 + 90 = 180 LED.
