Paso 1: El ESP32 breakout Junta de soldadura

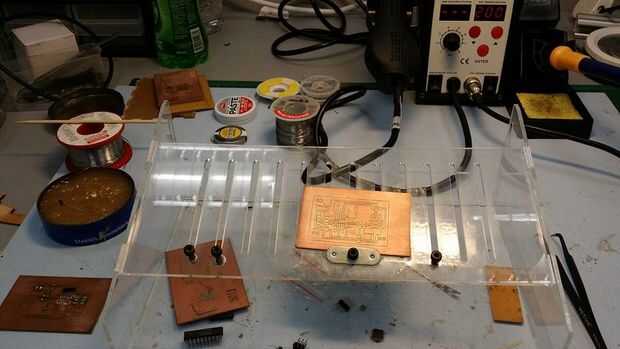

piezas necesarias

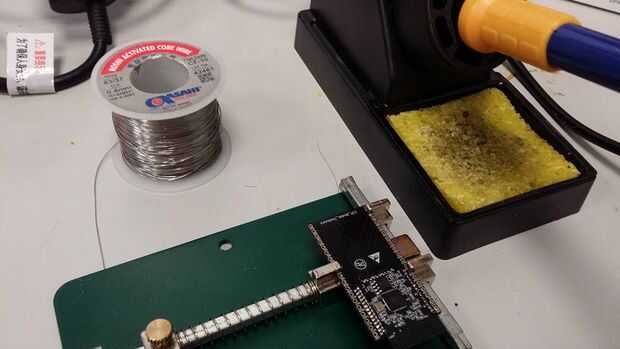

1. 200 grados centígrados temperatura regulada, muy finas puntas de soldar hierro y 0,4 mm de soldadura.
2. pistola. opcional. útil si necesita quitar soldadura para SMD soldadura nuevo trabajo
3. soldadura de la mecha
4. soldadura de flujo y aplicador
5. vice PCB de algún tipo
revisa las anotaciones en la imagen para la visualización de elementos necesarios
metodología
1. practicar algún montaje en superficie de soldadura antes de comprometerse. tuyo realmente sólo tienen 1 unidad eval y no puede permitirse el tornillo hacia arriba. Si se suelda ESP-12 y su breakout Junta, es definitivamente buena experiencia. Recomienda hacerlo SMD que suelda en un área de trabajo bien iluminada.

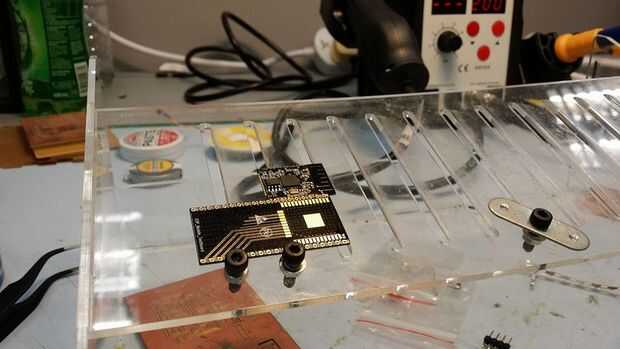

2. el romper ESP32 Junta se desplaza fácilmente en el tablero de arranque para protoboard. Una cinta de algún tipo se utiliza para fijarla en su lugar. Asegúrese de que los pines se alinean correctamente en los 3 lados. Tal vez algunos compuesto disipador de calor puede ser aplicado en la pequeña plaza en el tablero de arranque para protoboard, y entonces la Junta ESP32 alineados en él. Ayudará a la adherencia del compuesto disipador de calor para hacer la estancia ESP32 en lugar.

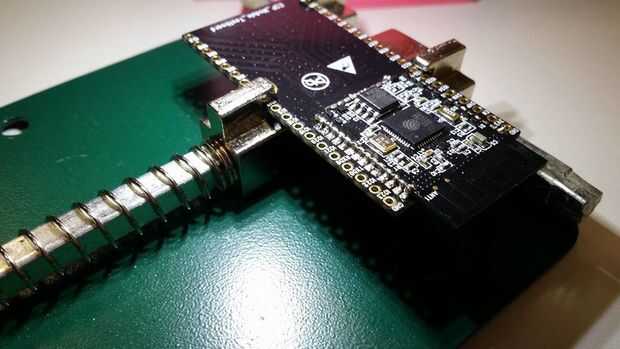

3. Asegúrese de que los pasadores están perfectamente alineados en la Junta ESP32 breakout Junta de placa que se fija con una mordaza de PCB. Flujo de la soldadura se aplican en la superficie de soldadura. Si eres derecho hander, posiciones los pines para soldar para estar en su lado derecho, tal que su soldadura movimiento se mueve hacia la derecha, llevar el fundido 0,4 mm soldadura perpendicular de los pasadores de vecinos. 1,27 mm el espacio puede ser bastante nervio demolición para la soldadura, y los pensamientos al azar de atornillar para arriba es tan fuerte! estancia el foco!

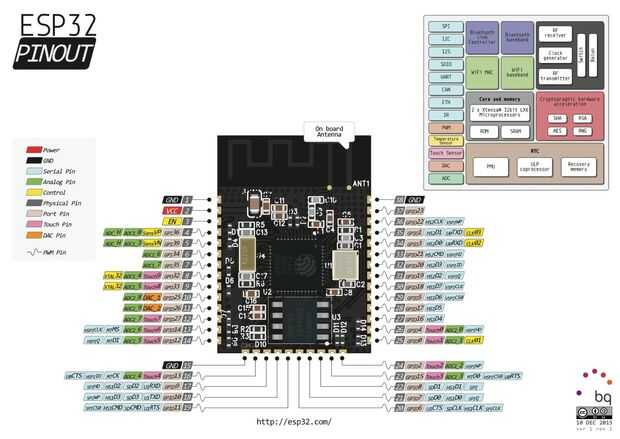

4. Inicie la soldadura de los pernos de la tierra. Consulte el diagrama de pines, hay 3 de ellos, uno a cada lado de la Junta de arranque ESP32 y situado en un conveniente rincón. Hablando a los suyos verdaderamente propia experiencia en soldar ESP32, si uno de ellos es tornillo, quedan 2 más para ir :) Una vez se sueldan las clavijas de 3 tierra, el ESP32 deben estar perfectamente alineados y se sienta bien en el tablero de arranque para protoboard.
5. Repita el paso 3 hasta que todos los pines que se sueldan
