Guía del principiante a la impresión en 3D con el Objet Connex 500: Cómo construir un tanque de lanzador de misiles (y limpiar el desorden que hiciste en el proceso) (1 / 16 paso)

Paso 1: El diseño

NOTE: For this design, I used 123D Design 64bits for PC, version 1.3.15. Mi portátil es un Samsung con procesador Intel Core i3 - 2370M de 2,40 GHz, 4.00 GB de RAM y Windows 7 Home Basic. (Sí, es un equipo muy barato. No necesitas un ordenador dio con deformación posterior tecnología alienígena para usar diseño 123D).

Este instructable es CAM, así que sólo voy a hacer un repaso del diseño. El vehículo de acción de estilo G.I.JOE, nombre en clave "Artic C.A.T." está hecha básicamente de un cuadro primitivo esculpido para parecerse a una especie de tanque antidisturbios armado. Para las ruedas, he hecho uno con su árbol. La rueda es un cilindro grande con un espacio cilíndrico en el medio, para el árbol. Para la superficie de la rueda, utilicé una caja delgada del mismo largo de la altura del cilindro. Luego he repetido a lo largo de la superficie del cilindro con patrón circular. El espacio entre la rueda y cada punto del eje debe ser al menos 1 mm. Mantenga en mente que tienes que dejar un espacio mínimo entre dos partes móviles, como un árbol y su rueda (1mm es aceptable). Si no, la impresora 3D construirá las dos partes como uno.

Cuando terminé esa rueda, os adjunto el eje al tanque. Luego copié el rueda/eje establece dos veces más. Cuando hice el espejo lateral del tanque (con patrón de espejo), completé las seis ruedas.

El mecanismo lanzador funciona de la misma manera de uno de mis proyectos anteriores, la emergencia Mini Line Gun. La ametralladora y la cerradura de la tapa trasera se importaron de los kits de diseño 123D.

Este tanque fue diseñado para ser 3D imprime ya montado. Las únicas partes por separado impresas eran el gatillo (hice dos, uno como reemplazo) y los misiles. El depósito sólo tiene cinco piezas metálicas: un resorte para el lanzador, uno pequeño para el gatillo, dos tornillos para la primavera de lanzador y un tornillo como eje disparador.

Así que esta parte es importante para los pasos 5 y 6, tenga en cuenta: el tanque completado fue realizado utilizando un montón de sólidos primitivos. Pero, cuando se combina los sólidos en sus respectivas partes, tengo once componentes básicos (cáscaras):

• 1 cuerpo principal del tanque (los ejes deben ser combinados a esta parte)
• 6 ruedas
• 1 lanzador
• 1 ametralladora
• 1 misil (imprimí 4)
• 1 disparador (imprimí 2)

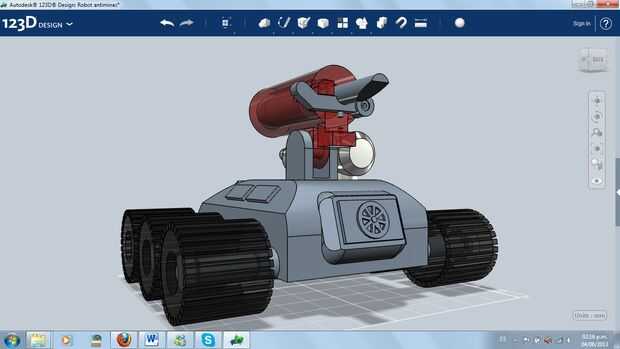

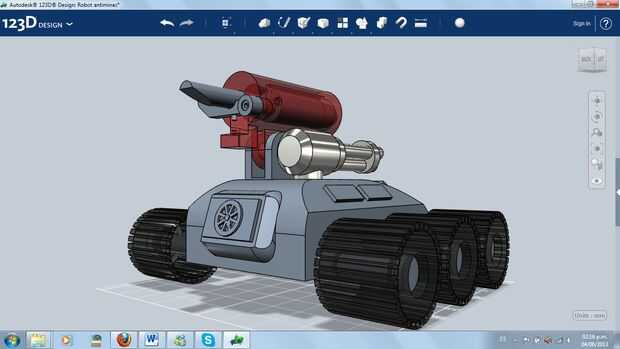

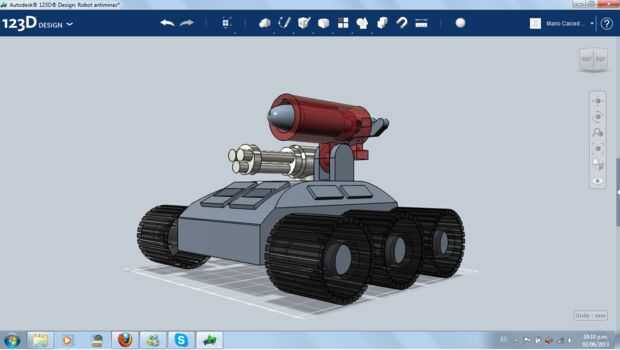

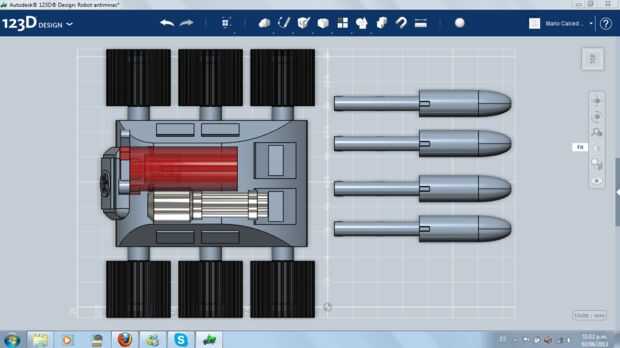

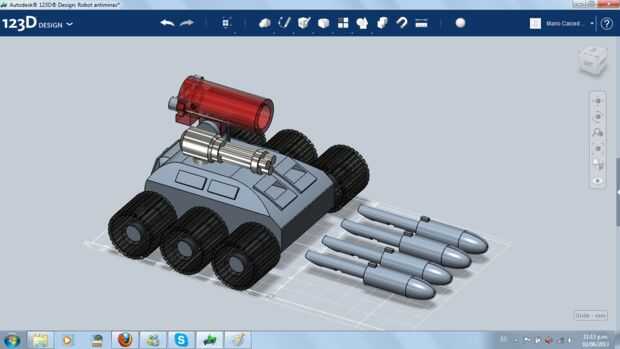

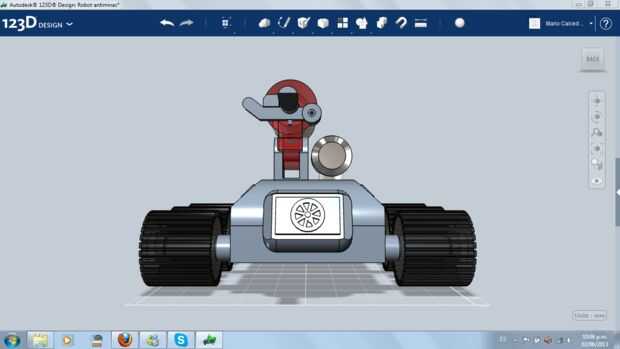

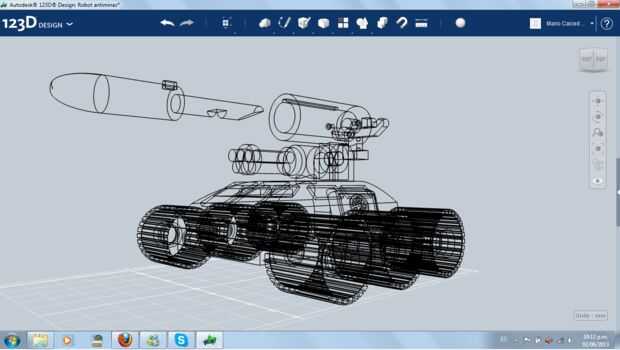

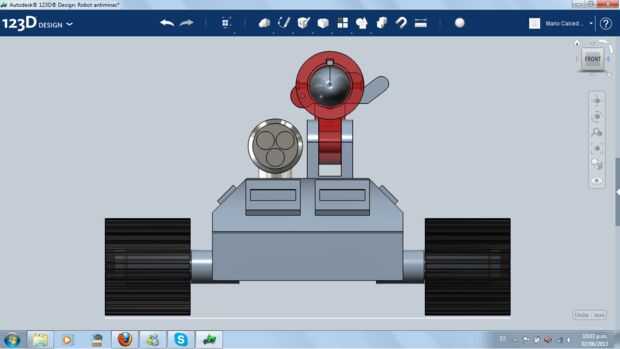

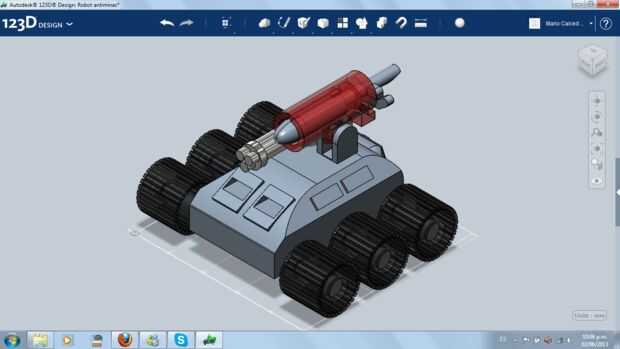

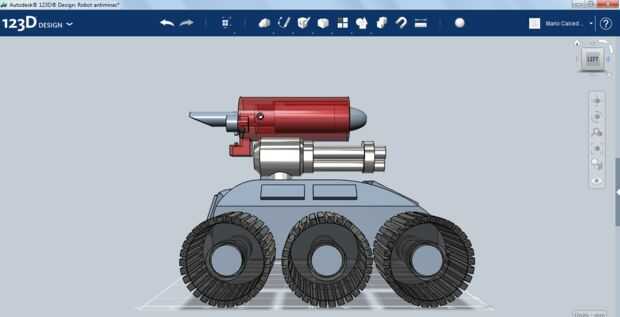

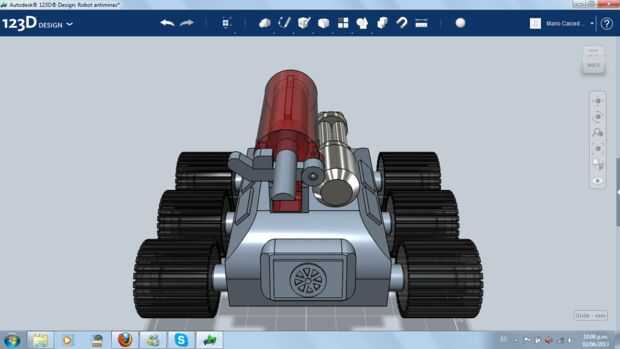

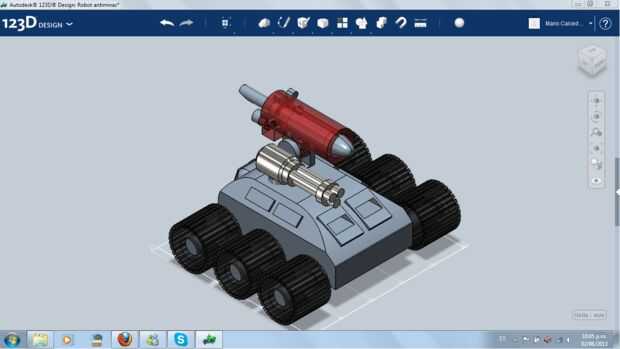

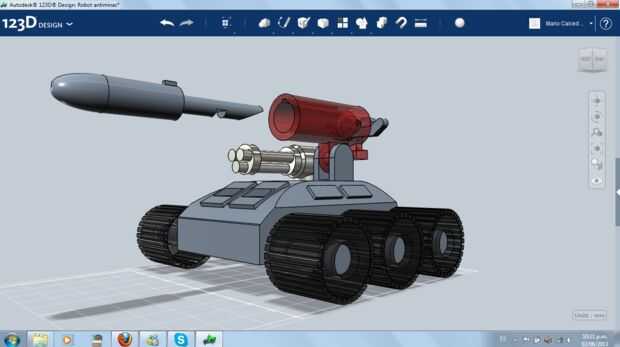

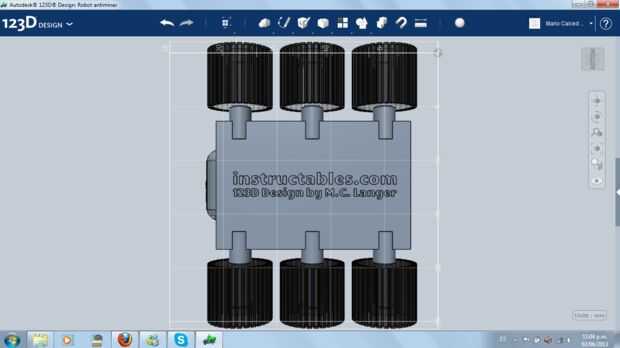

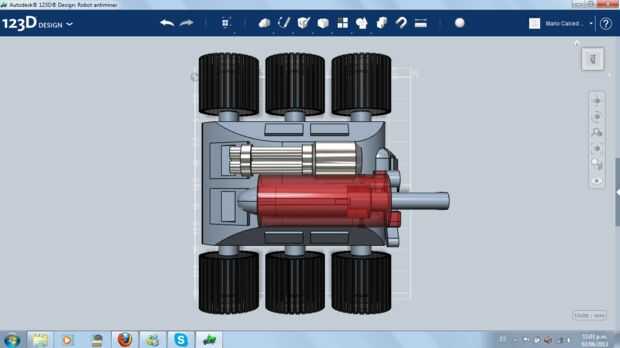

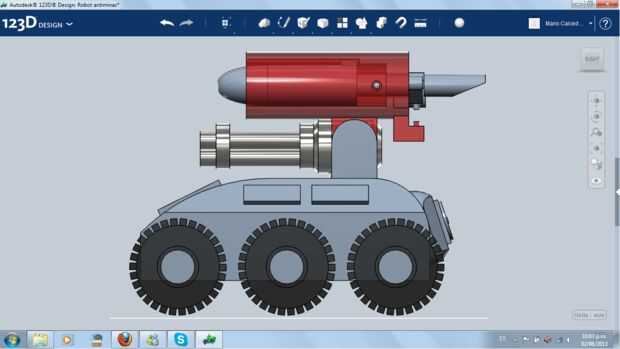

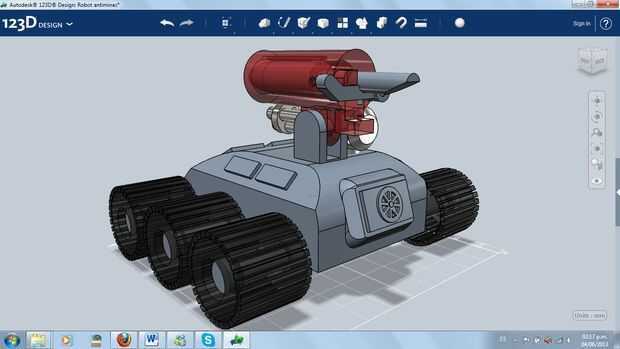

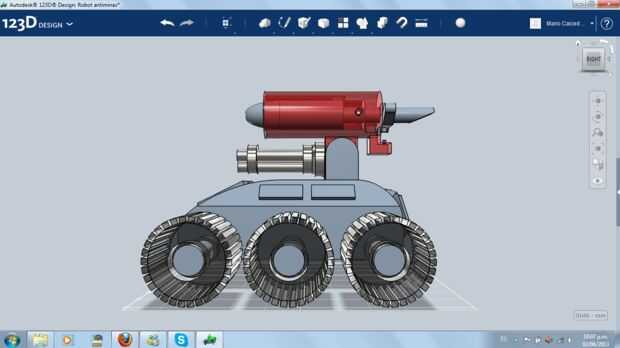

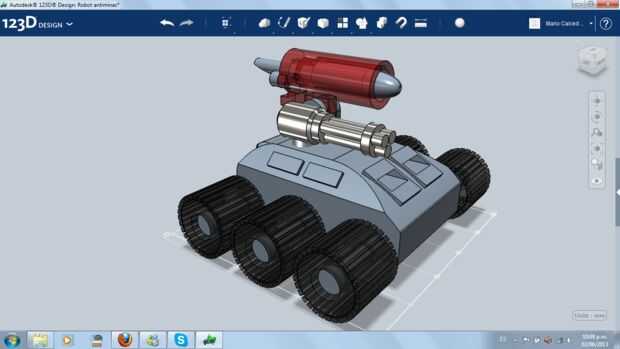

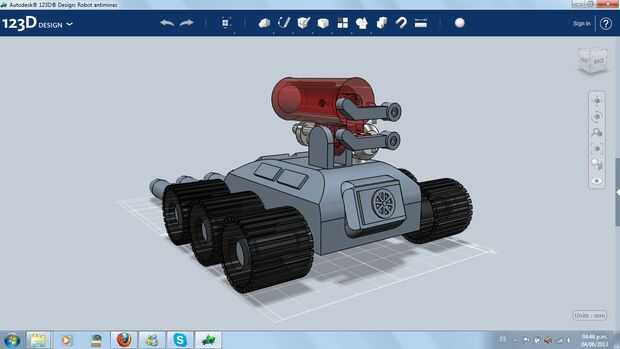

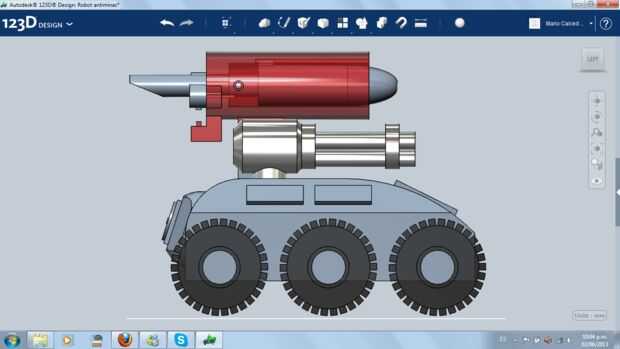

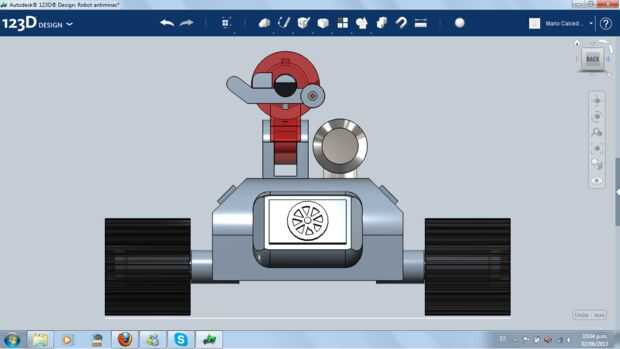

Compruebe los cuadros para más detalles sobre el diseño.
