Guía definitiva a los LEDs (7 / 20 paso)

Paso 7: SMD LED

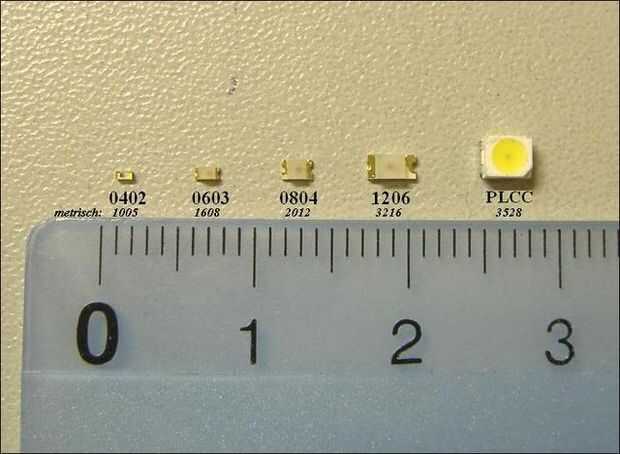

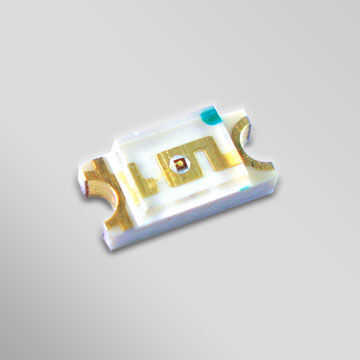

SMD LEDs, como cualquier otro dispositivo SMD, son pequeñas. SMD (dispositivo de montaje superficial) es una categoría de componentes que son más compactos y se sueldan directamente sobre la superficie de la PCB (circuito impreso). Empresas utilizan SMD en sus productos porque son tan pequeños y compactos. Si abre un teléfono moderno, habrá apenas cualquiera de los componentes por-agujero. LEDs SMD, como LED estándar, están disponibles en diferentes tamaños. 1mm a 4mm pero no son clasificados como eso. Como la mayoría de componentes SMD, se identifican en números de tamaño. Los números son determinados por el ancho (pulgadas) multiplicado por la longitud (pulgadas) Ok suficiente con SMD. Estos LEDs no tienen la capa de epoxy para que la luz se enfoca así, el ángulo de visión es más amplia. Superflux LED es un tipo de SMD LED y se encuentran comúnmente en el transporte público y publicidad de la cartelera animada.
