Guía de muelle 9: T-962A reflujo horno (4 / 7 paso)

Paso 4: Seleccionar un perfil

T-962A tiene ocho perfiles diferentes de temperatura. Estos perfiles se utilizan para dejar incluso fuera la temperatura entre las distintas partes de la PCB. Diferentes perfiles son útiles para diferentes tipos de componentes

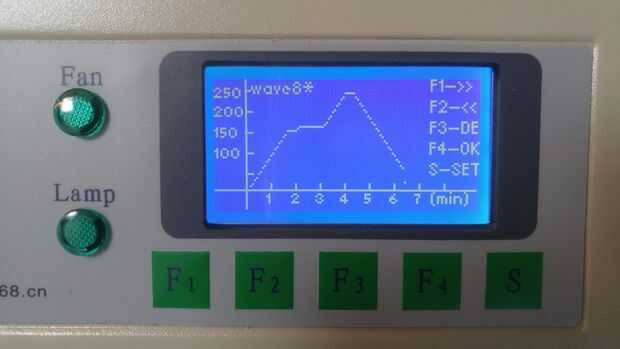

Presione [F3] para seleccionar un perfil de temperatura.

Uso [F1] (avanzar) o [F2] (back) para desplazarse entre los perfiles.

El recomendado que utilizamos es: onda #8 (W8)

Aquí están las notas en algunos de los perfiles.

W3 = confiable
W5 = baja temperatura
W6 = placas con grandes componentes gruesos y no sensibles
W7 = cuando el tablero es todo diminuto de componentes SMD
W8 = funciona para casi todo incluyendo BGAs (arreglos de discos de rejilla de bola)

Pulse [F4] para seleccionar el perfil de temperatura

Esto le llevará volver a la Página principal. El botón F4 puede ser un poco exigentes, debido a errores de software embebido así que a veces que tienes que pulsar extra duro en el botón.

También tenga en cuenta que en algún momento el lenguaje se cambiarse en el proceso de volver al menú principal. Si esto sucede, simplemente pulse F4 otra vez.

Nota: No hay ninguna valoración en este punto en que Perfil de temperatura que has seleccionado.
