Guardapolvo de eje para la máquina de fresado CNC Mini (3 / 9 paso)

Paso 3: Cortar las piezas de borde

Para asegurarse de que el polvo no encuentra su camino debajo de la tapa, diseño para tener más de la cortina de ventana en los lados, por lo que la única forma de polvo obtener, sería el que tendría que desafiar la gravedad. Es la altura de mi canal de aluminio 7/8" de altura. Para que los lados para conectarse el guardapolvos superior tendrá que tener más material. Revisa el dibujo para entender.

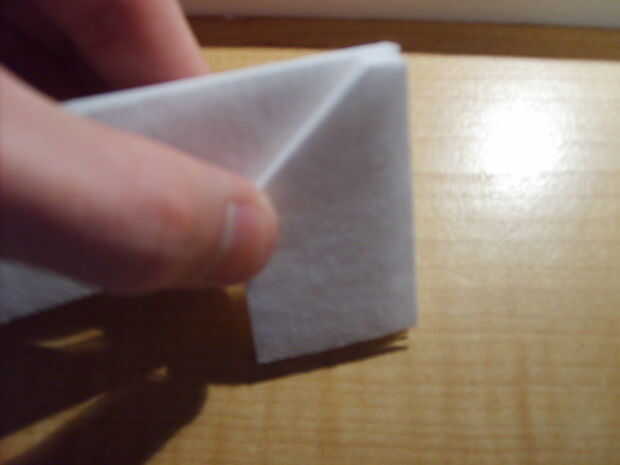

Asegúrese de que el borde en ángulo tiene una aleta que irá debajo de la tapa para que el pegamento sea fuerte.

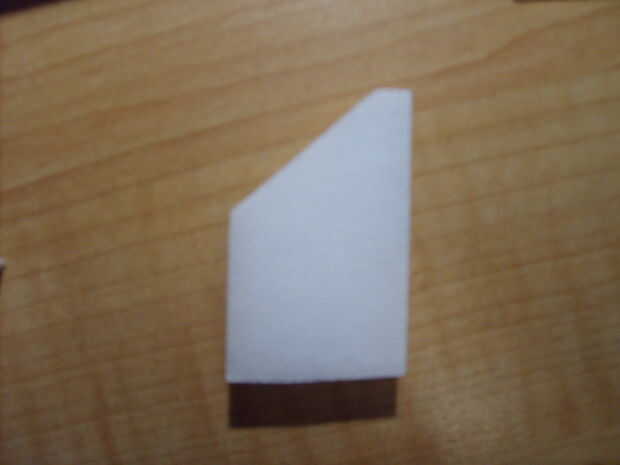

Ver cómo el borde superior de la pieza lateral no es un punto. Tiene algo de tela extra para ir debajo de la cubierta superior para pegar juntos

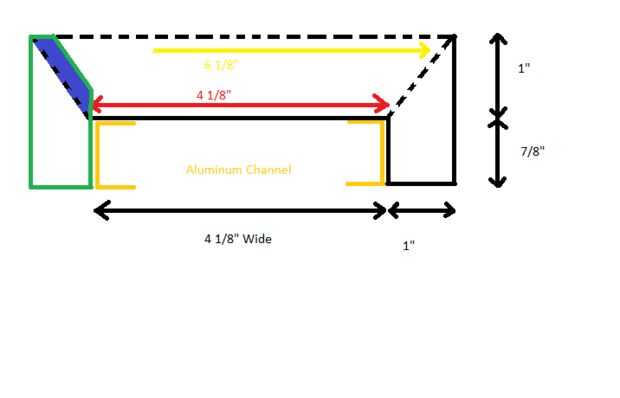

En el dibujo, la forma verde es la cubierta lateral, la línea negra punteada muestra el perfil de la cubierta superior y la barra azul es donde tienes que poner el pegamento, ya que la aleta Fije la cubierta lateral a la cubierta superior.

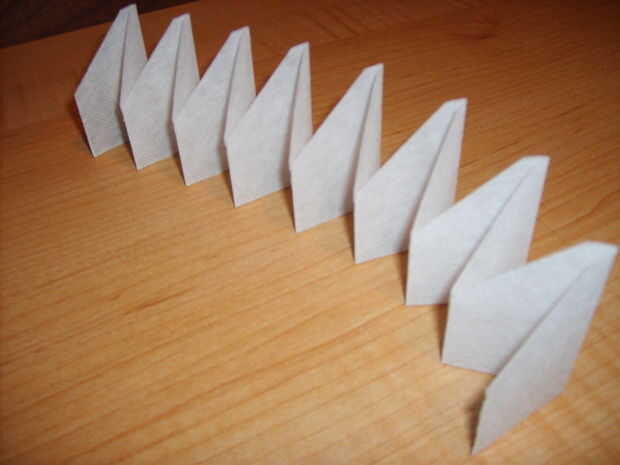

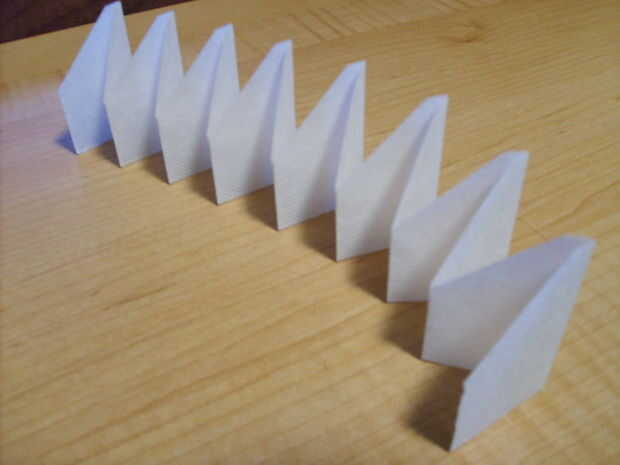

Tienes que cortar un pedacito de la tela (aproximadamente 1/8") en las tapas laterales que encajan correctamente en las cubiertas superiores. Revise las fotos.
