Paso 4: Haga su ArDuInO
Nos acaba de terminar todos los disco duro para hacer trabajos (al menos para mí), ahora es tiempo de empezar con algunas cosas de electrónica seria. Todo el que tiene un Arduino debe admitir que su uno la mejor creación para aficionados de la electrónica, pero usted sabe lo que a veces sólo tenemos que hacerlo todo por nuestro mismo, según nuestras necesidades coz un Arduino tiene un montón de cosas buenas en él, pero no siempre tenemos todas las cosas buenas. Hará que el cerebro de un Arduino que es la independiente del microcontrolador Atmega.
Permite comenzar
Objetivo:- Para hacer 2 juntas de desarrollo que sólo pueden mostrar la salida del microcontrolador
Cosas necesarias:- [Revisa las imágenes de la lista de piezas]

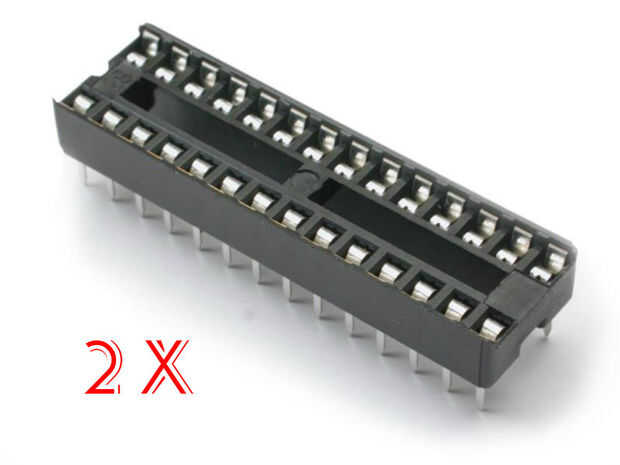

• Zócalo de 2 x 28 pines (imagen 4)

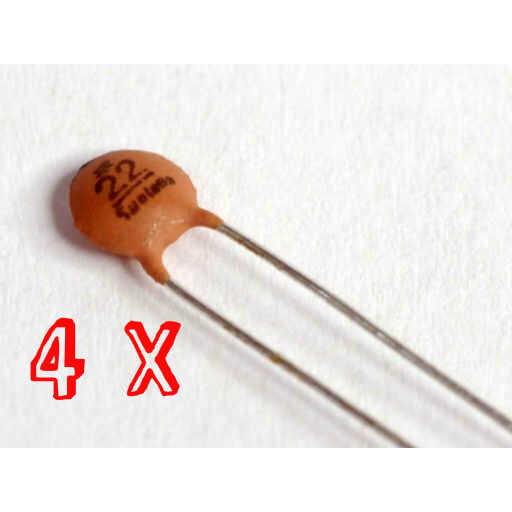

• 4 x 22pf condensadores ceramicos (imagen 5)
• 2 x 16 Mhz cristal (imagen 6)

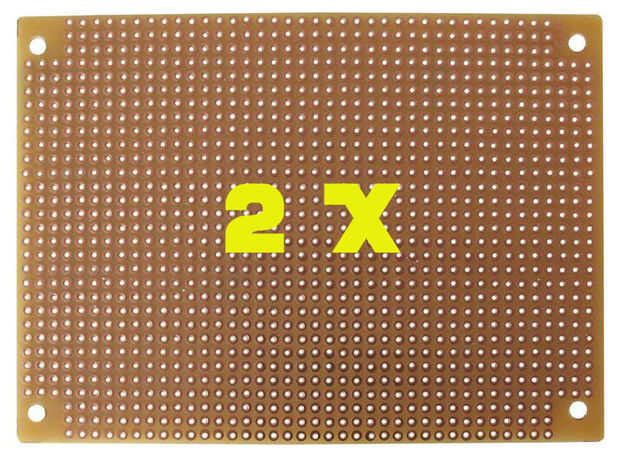

• 2 X Perf-tablero (imagen 7)

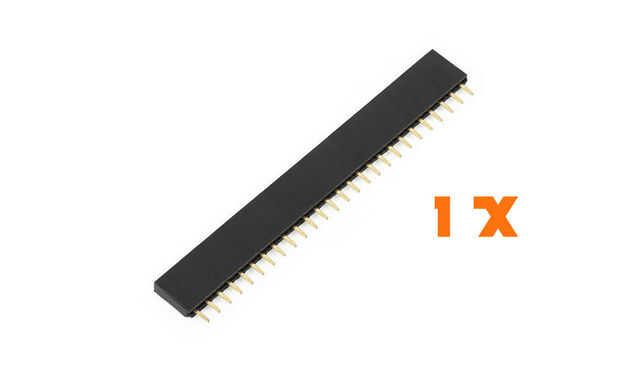

• 1 x 40 Jefe femenino del pin (imagen 8)

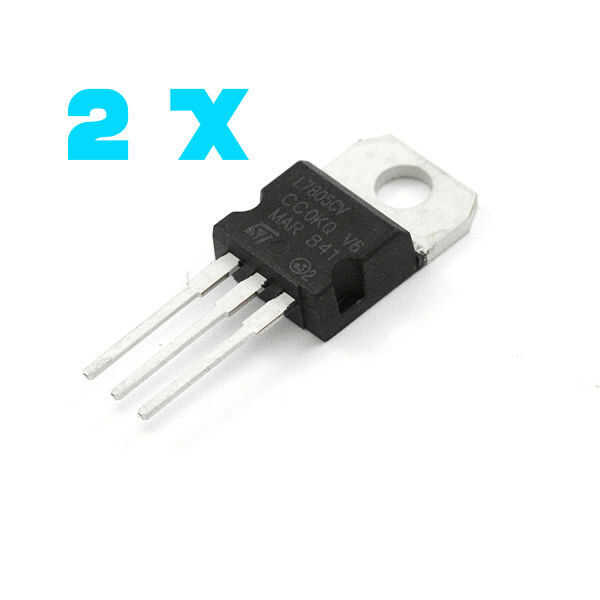

• 2 x 5V regulador de voltaje (imagen 9)
• 2 x LED rojo (imagen 10)

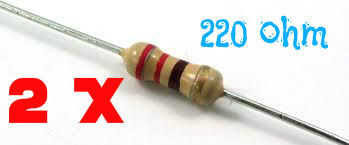

• Resistencia de ohmios 2 x 220 (imagen 11)
• Pan tablero [Si desea prototipo lo primero]
• Soldadura, hierro de la soldadura, soldadura Flux y unas buenas habilidades de soldaduras.
Procedimiento:-

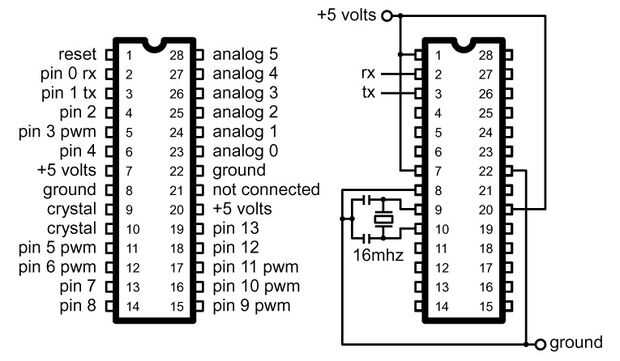

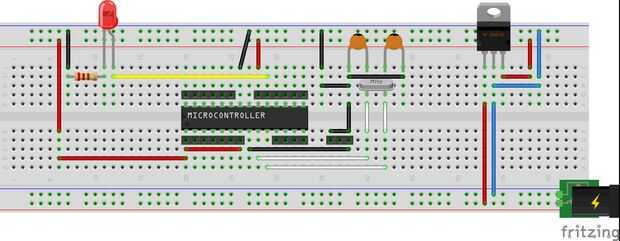

1. Abra la imagen 2 y 3 y descargar ambos.
2. una vez descargado abrir ambos y analizar.
3. Comparar la imagen 3 y soldadura prototipo en un tablero de perf utilizando los componentes antes mencionados.
¿4. no comentar cómo la soldadura? Porque soldar es un arte y no se puede explicar [eso es lo que pienso]
5. tratar de hacer tan pequeño como sea posible.
6. Si lo desea que puede utilizar el regulador de tensión los condensadores de acoplamiento .

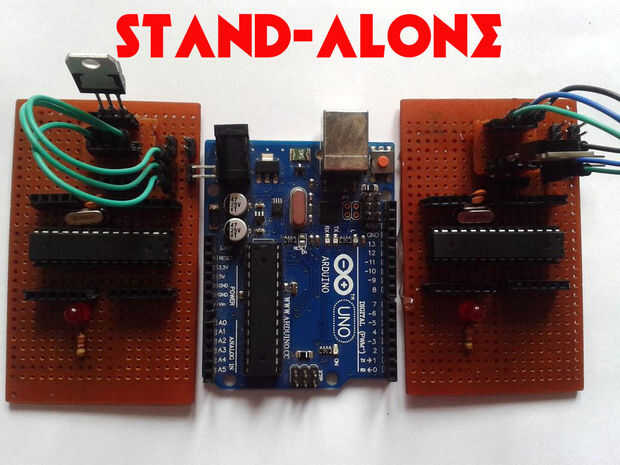

Repita el procedimiento una vez más , porque necesitas dos placas de desarrollo, uno para la mano izquierda y otro para la mano derecha.
Aquí tienes que son la mitad!!!!!!
