Paso 9: La mejor parte - integración
Este es un divertido pero muy importante paso que tienes que hacer con mucho cuidado, porque conexiones equivocadas pueden resultar en daño permanente (hablando de la experiencia).
Objetivo:- Para montar todos los módulos juntos.
Cosas necesarias:-

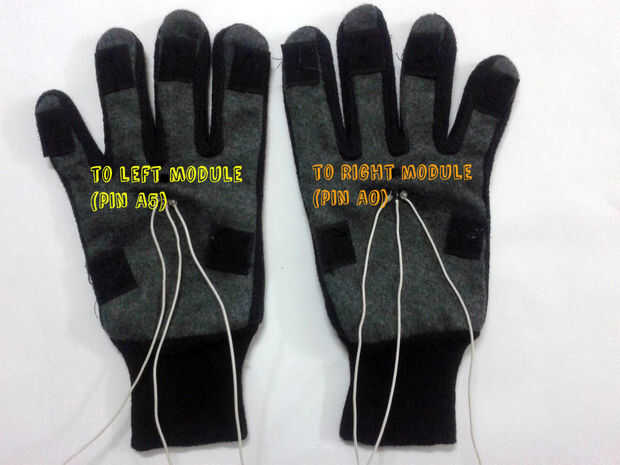

- Que se le atribuye los guantes baratos con el Sensor de temperatura LM 35 (paso 3) (imagen 1 y 2).

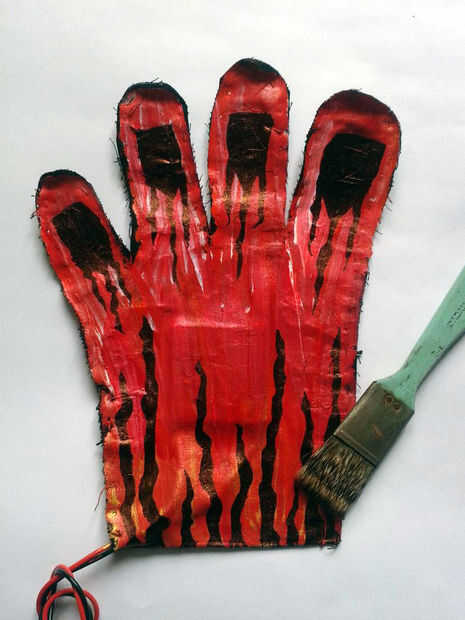

- La pintada guantes tapa (paso 3) (imagen 3 y 4).

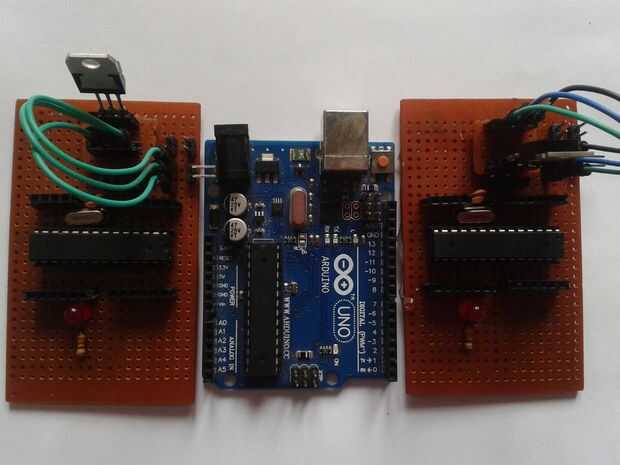

- Las tablas de salida de Arduino con los bosquejos cargan para el ATmega (paso 4) (imagen 5).

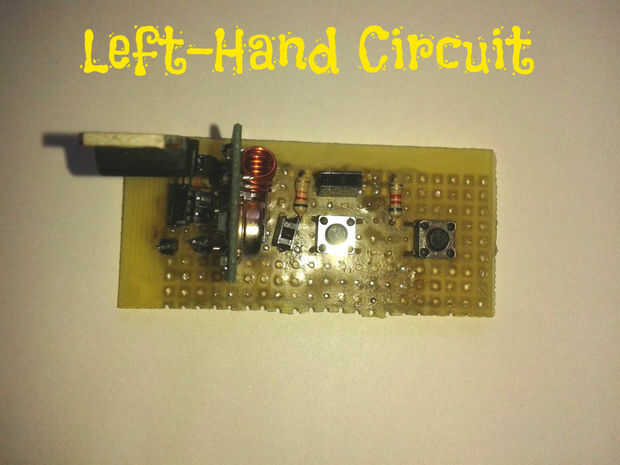

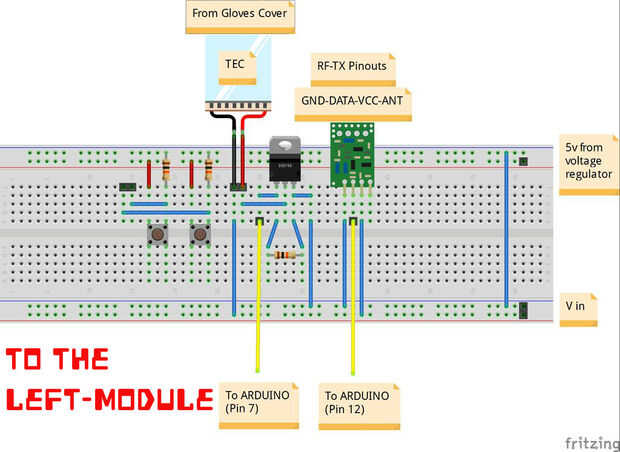

- El circuito de la izquierda (paso 6) (imagen 6).

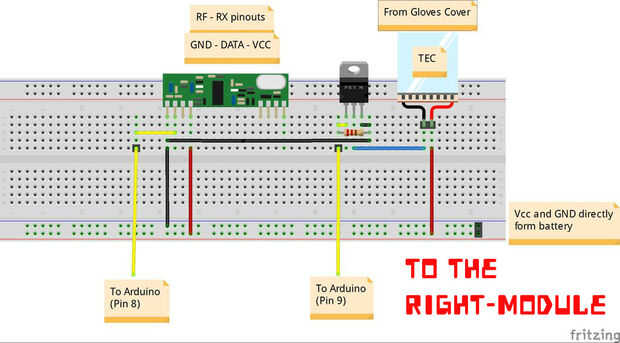

- El circuito de la mano derecha (paso 7) (imagen 7).

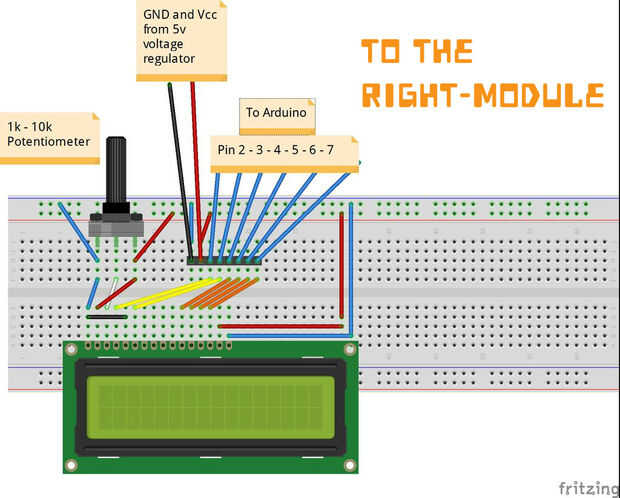

- El módulo de LCD (paso 5) (imagen 8).
- 7,4 de recargable X 2 voltios baterías de iones de litio.
- Algún cable de puente - según sea necesario
- Un rollo de cinta echada a un lado doble [se puede usar pegamento y otras cosas, utilizarla para que la tela no da vuelta sucia].
Procedimiento:-
- Compruebe hacia fuera las últimas tres imágenes.
- Creo que usted sabrá qué hacer, porque todo lo mencionado en los cuadros
- Sólo sigue las imágenes y hacer las conexiones con mucho cuidado
- No sé cómo usted pegará a la tapa de los guantes, su totalmente usted opción.
- Poder ambos de ellos con las baterías.
- Disfrutar, es lo que hice.
ADVERTENCIA: - después de haber encendido, viene la situación más crítica, su puede parecer que no está trabajando. Chequeen que el soldadura 90% error sucede debido a soldar mal.
Lo ha hecho, y si te din't ir intentándolo y me piden solución estaré encantado de responder sus preguntas y consultas con el más pequeño conocimiento que tengo.
