Grúa hidráulica super fuerte simple por FEJV (2 / 6 paso)

Paso 2: montaje

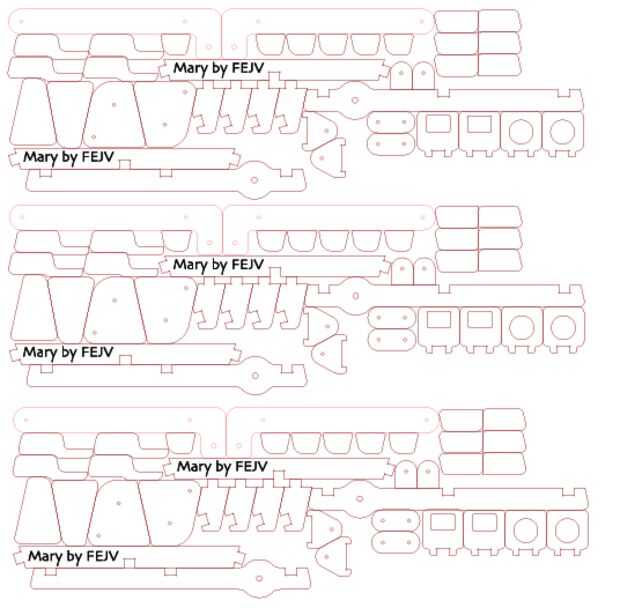

Arriba ves el archivo .dxf en Adobe Illustrator, que luego se cargan en software de la herramienta de corte láser. En este documento hemos hecho todas las partes necesarias tres veces, sólo para tener algunas piezas de backup.

Después de haber cortado todas las piezas, por favor, consulte el documento CAD en línea (https://cad.onshape.com/documents/d7b9b97fb8204d75..., como se le da libertad para ver y girar cada parte y el montaje completo.

Algunas ideas en la construcción de la grúa:

1) al pegar las piezas, comenzar con la mitad de la grúa y el sistema de acoplamiento.

2) ya que la grúa está diseñada para ser simétrico, puede hacer las piezas de armadura laterales al mismo tiempo, como tardará un tiempo para dejar que el pegamento fijar y secar.

3) después de que la grúa entera ha sido construir, debe dejarlo reposar al menos una hora para dejar que el pegamento seque completamente antes de intentar levantar algo
