Paso 14: asiento

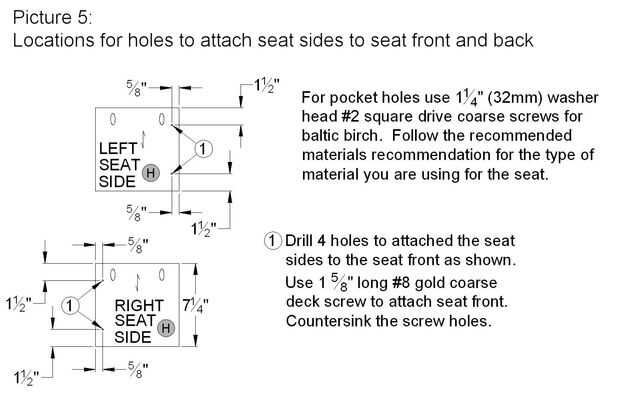

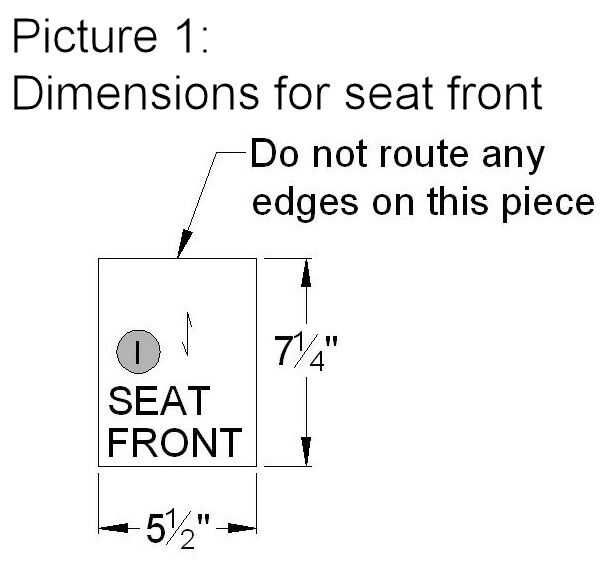

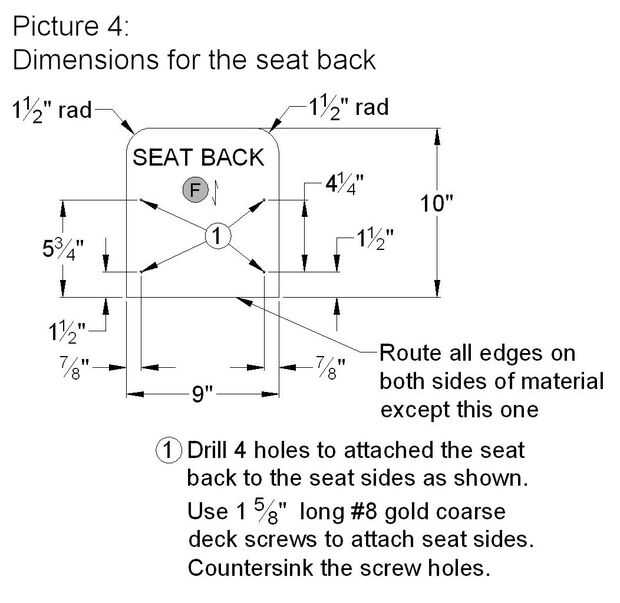

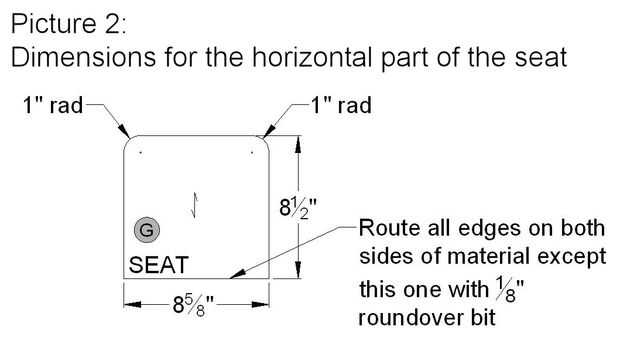

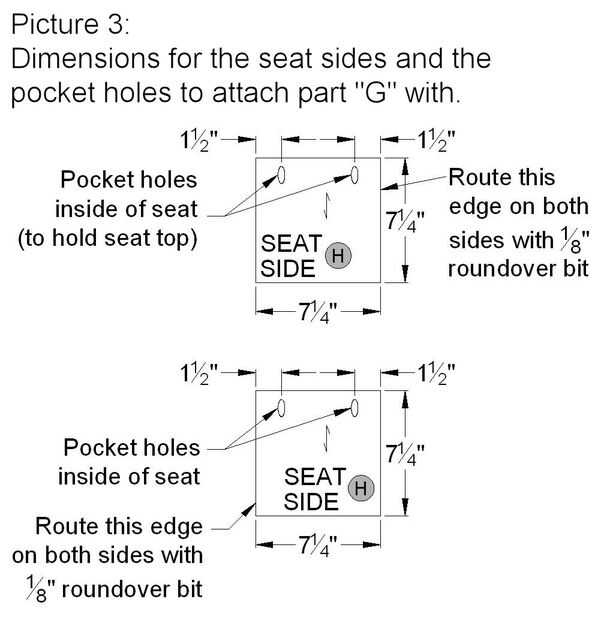

Ver fotos #1 al #5 de dimensiones y ubicaciones de los agujeros de las piezas de asiento.
Para agujeros de bolsada use 1-1/4"(32mm) arandela cabeza #2 cuadrados gruesos tornillos de abedul Báltico. Siga las recomendaciones de materiales recomendados para el tipo de material que usas para el asiento.

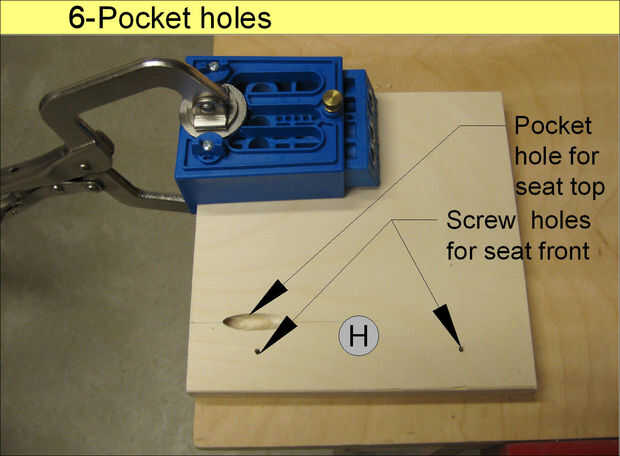

Perforar agujeros de bolsillo para la parte superior del asiento y los agujeros para sujetar el respaldo a los lados del asiento y los laterales del asiento en la parte delantera del asiento. Ver cuadro #6.

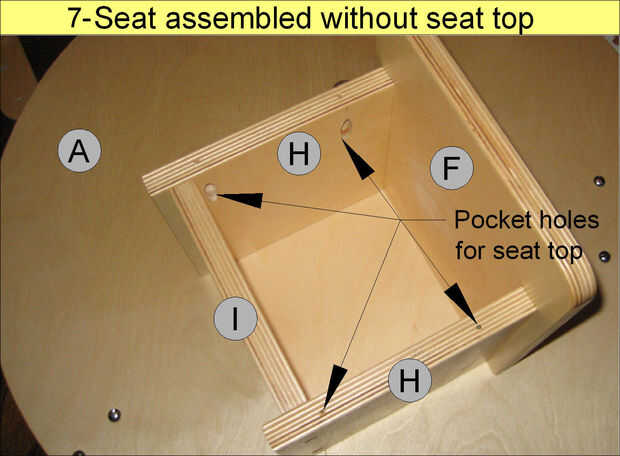

Montar completamente el asiento como se muestra en el cuadro #7. Espere hasta que el boom se ha instalado completamente antes de colocar la pieza de asiento horizontal edificio de G. el resto de la grúa será más fácil con él desinstalarse.

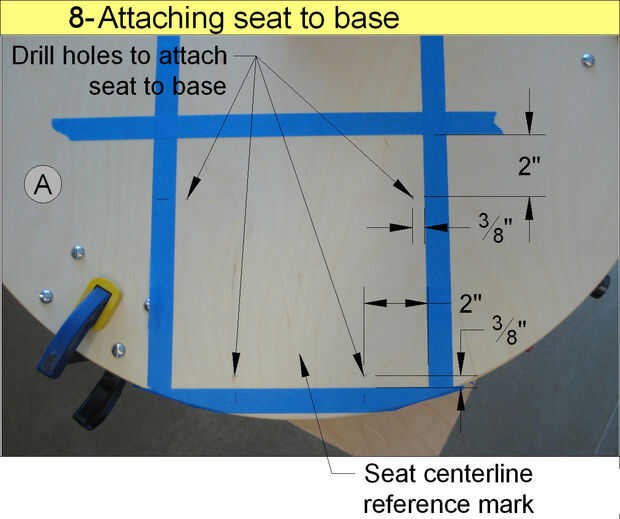

Con pintores cinta marque los lados del asiento con la marca de referencia central para el asiento de la grúa. A continuación coloque el asiento montado entre las marcas de cinta y posición para que el respaldo del asiento no cuelgue sobre el borde routered del círculo base. Coloque una línea de cinta en frente y detrás del asiento para marcar el contorno completo del asiento. Marque y perfore los agujeros que unirá el asiento al círculo de la base como se muestra en el cuadro #8 más abajo. Los agujeros tendrán que ser perforado 3/8" en de la cinta de pintores con el fin de estar en el centro de los lados del asiento y respaldo.

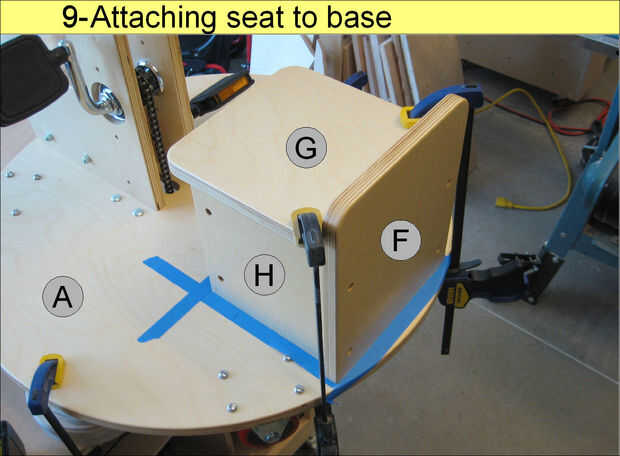

Ajustar el asiento en el círculo de base mediante la alineación de la cinta como se muestra en el cuadro #9. Taladrar y avellanar los agujeros para 2" larga #8 oro gruesos tornillos fijar el asiento a la base.
