GROWMAT home automation (9 / 13 paso)

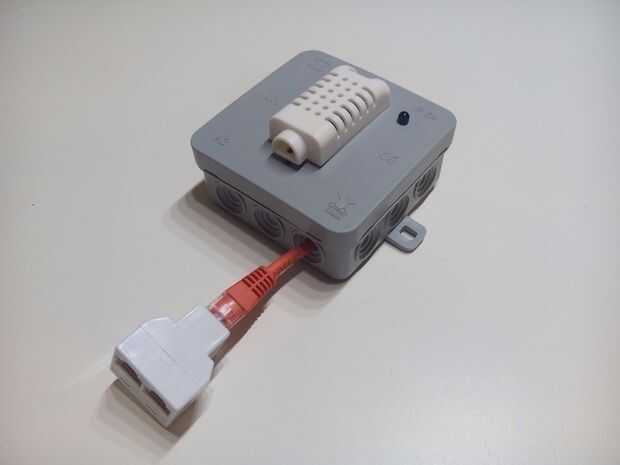

Paso 9: Módulo temperatura humedad luz

Se trata de sensores básicos para su invernadero. Sensor con AM2302 (DHT22, DHT11) para medición de temperatura y humedad. Temperatura y humedad son entradas para unidad de Control controlar el calentador o el ventilador. Con sensor de luz puede supervisar luces en interior.

ID esclava es 2 con la siguiente información

1. Índice 1 = medición de la luz
2. Índice 2 = temperatura
3. Índice 3 = humedad
4. 4 Índice = Índice de cabeza

Software

AM2302 tiene una interfaz de comunicaciones de cable, descarga e instala https://github.com/adafruit/DHT-sensor-library biblioteca software de Arduino. Para Arduino de código use código del repositorio en el directorio esclavos/dht/sm10_dht_sl2

Hardware

Conectarse a Arduino AM2302

1. Arduino 5V - AM2302 VCC

2. GND de Arduino - AM2302 tierra
3. Arduino D9 - AM2302 salida

Hacer sensor de luz fácil de resistencia y del foto transistor y conectar al Arduino

1. 5V de Arduino - resistencia
2. Arduino GND - foto transistor del emisor
3. Arduino A0 - foto transitor colector y resistencia
