Gristleizer sintetizador módulo construir guía de (12 / 32 paso)

Paso 12: Rellenar y soldar el conector de alimentación

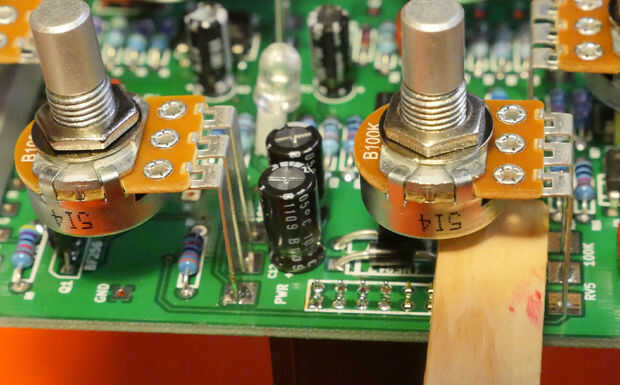

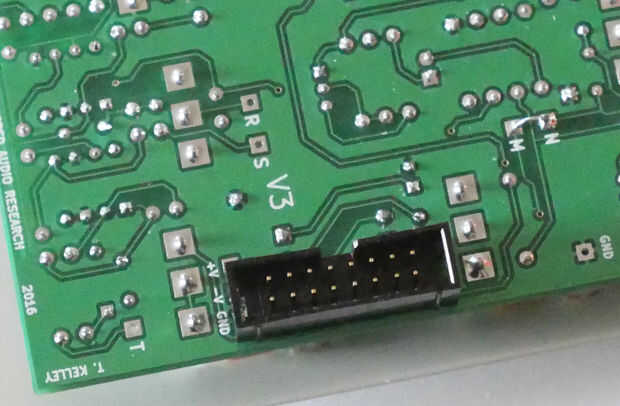

Coloque el conector de alimentación en la parte posterior (lado soldaduras) del PCB con su muesca de localización hacia el centro del PCB como se ve en la foto. Usted puede encontrar útil usar una pinza para la ropa para sujetar el conector en su lugar como de la soldadura. Sólo necesita uno o dos pernos para mantener el conector de alimentación en su lugar, después de lo cual se puede quitar la pinza para la ropa y terminar de soldadura de la soldadura. Tenga cuidado: aplicación de calor demasiado a cualquier uno de los pines puede derretir su carcasa de plástico. Si usted piensa que usted es soldadura demasiado lentamente, dejar que el componente enfríe entre cada pin de soldadura de 5 a 10 segundos. Nota: el conector de alimentación de este módulo no es "De rojo la raya hacia abajo". Por el contrario, la tensión negativa entra en la parte superior del conector de alimentación. Si se oriente correctamente el conector de alimentación, esto no será un problema porque la ranura de la llave hacia atrás evitará conexión. El poder que ver en la parte inferior del conector son pastillas de suplentes para aquellos que quieren instalar esta placa en 5U u otros sistemas no Eurorack. Las entradas de alimentación están protegida por diodos de polaridad.
