Great Little Amplifier

Hello All.

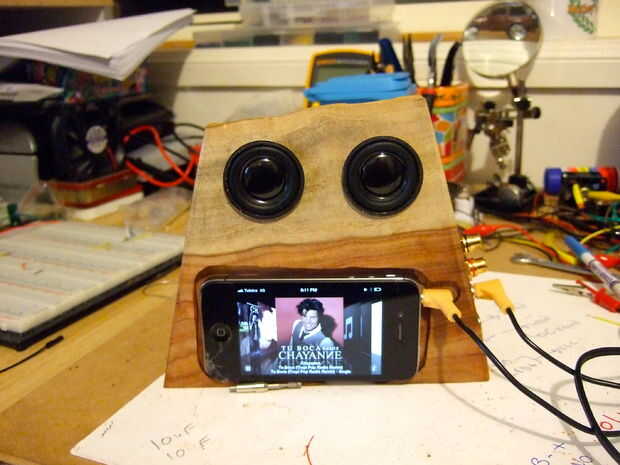

Hoy tengo para ti el iPhone Amp.
Iba a hacer con una lata Altoids. Pero sabiendo que son tantos que hay
He querido mío sea un poco diferente.
Así que decidí usar madera. No sólo cualquier madera pero Real duro madera rojo y amarillo.

Me debe agradecer Señor CTX 1985, su Instructables me dio la inspiración para construir minas. Gracias compañero.

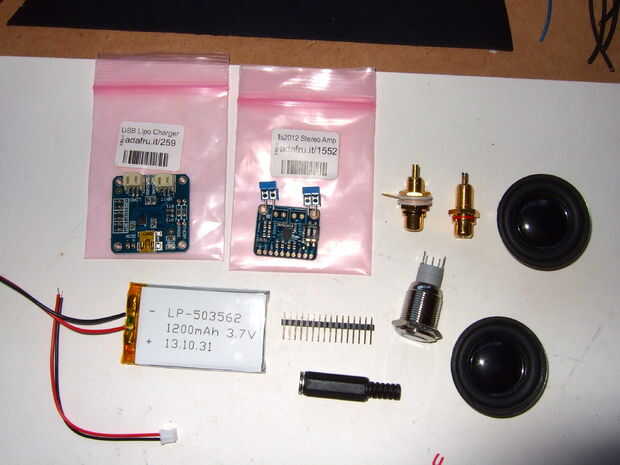

Por lo que tendrá
Madera.
Altavoces
Conectores de montaje de panel hembra 2
Amplificador... tengo todas las piezas de www. Adafruit.com/products/1552
Recargable litio batería 1200 mAh 3.7v
Cargador de batería
Interruptor
montaje del panel Jack de 3,5 mm
Herramientas

Fresadora, taladro, taladro, Sierra de mesa, lijadora, soldadura, tubería, arma de pegamento caliente, pinzas, encogimiento del calor
Cables,

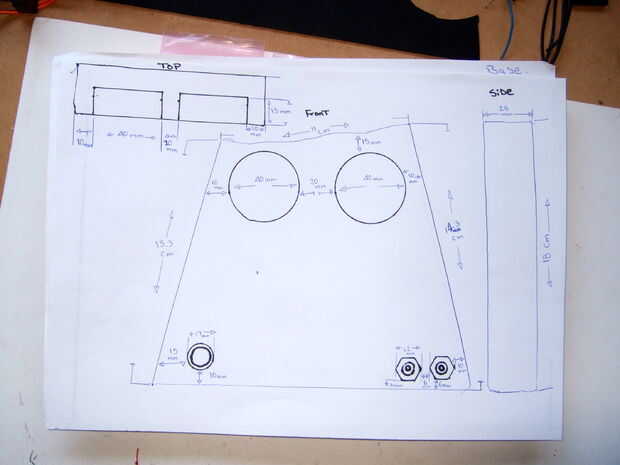

El amplificador es de 7 pulgadas de Base ancha, ancha en la parte superior de 5 pulgadas, 1 pulgada de espesor, y muy duro

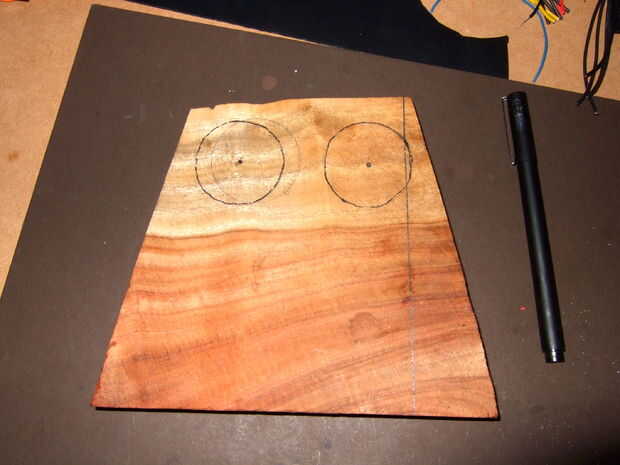

Marca directamente en las localizaciones de la madera de las partes,
Haciendo esto que usted ahorrará tiempo más adelante...

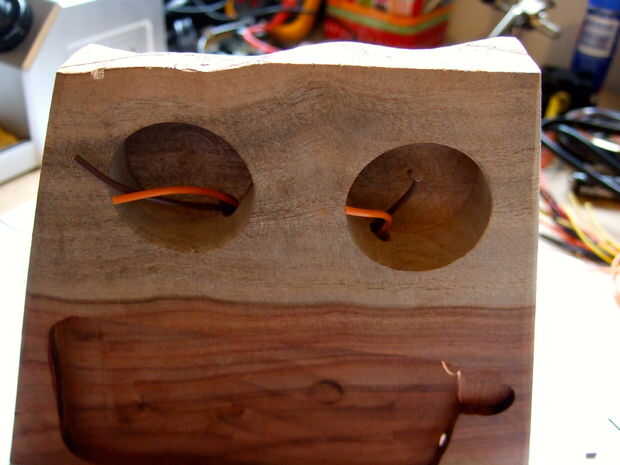

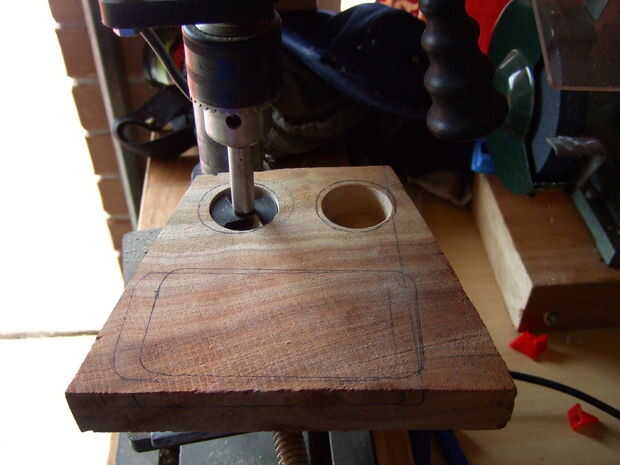

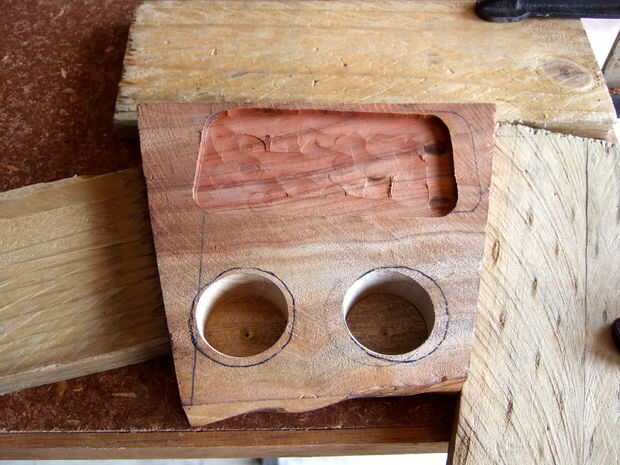

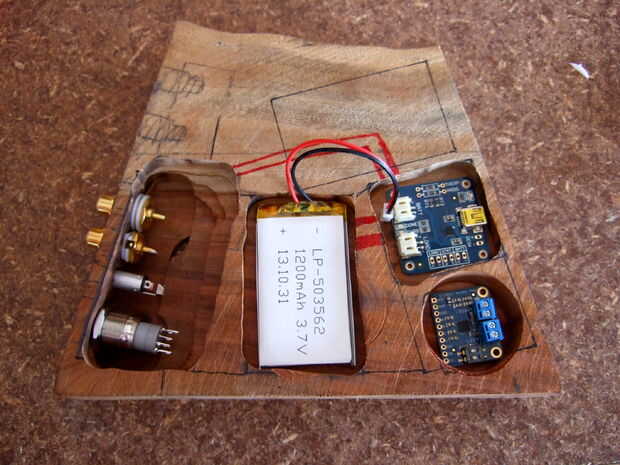

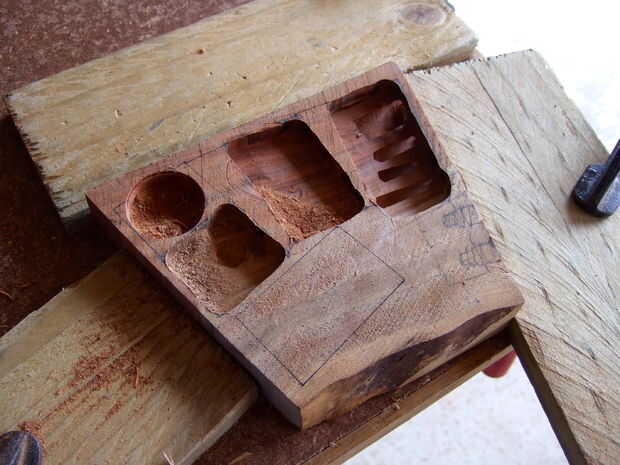

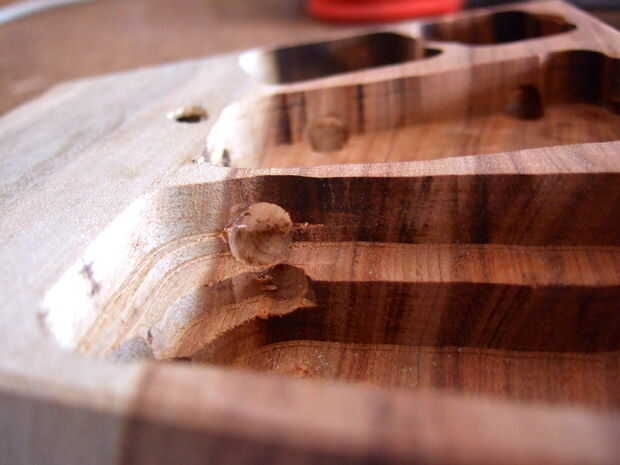

Usé el taladro para cortar los agujeros para los altavoces, entonces el Router para cortar el nuevo para la batería, Cables
Cargador, Amp y las otras partes,

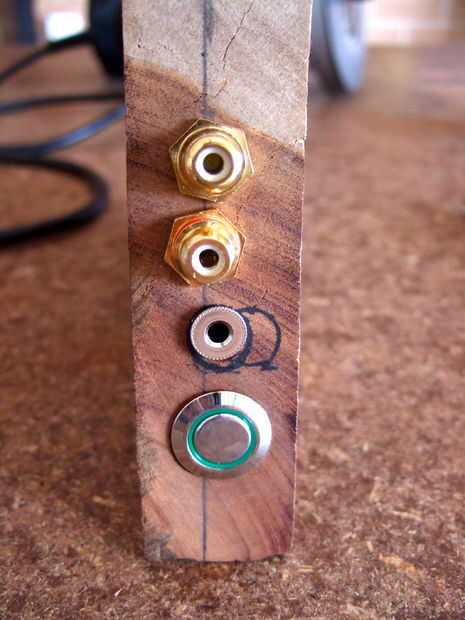

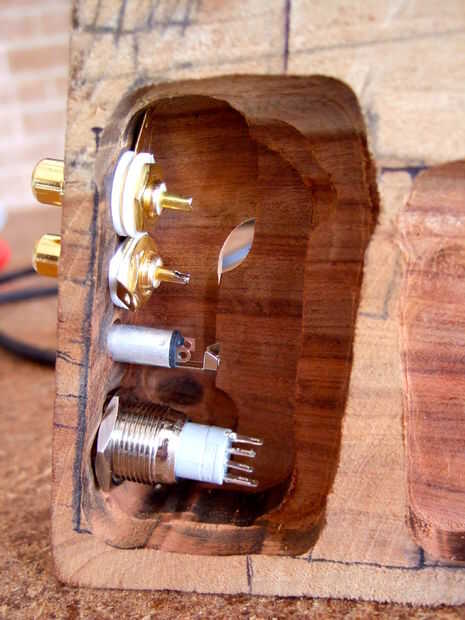

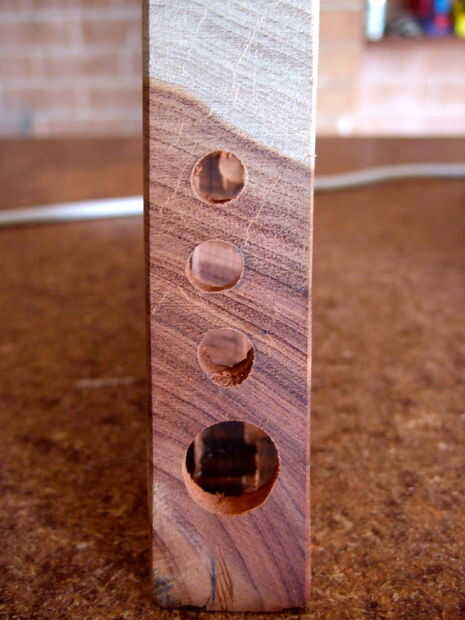

Luego perforé el lado para el interruptor y conectores. Por favor, tenga cuidado de hacer este paso.

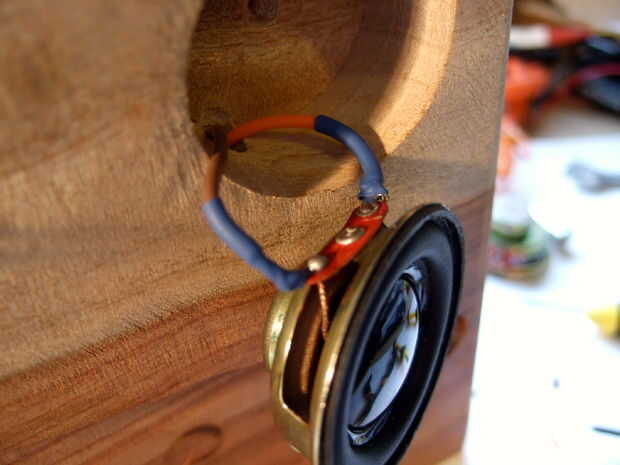

Nota...   Corte los cables A poco más de largo que Normal.
Después de toda la madera es hecho limpiar la madera

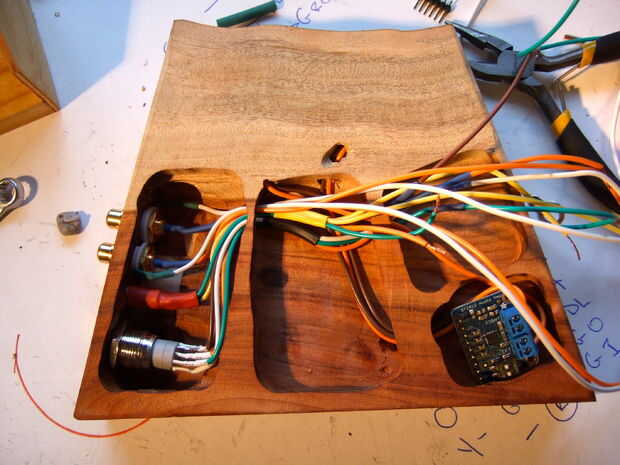

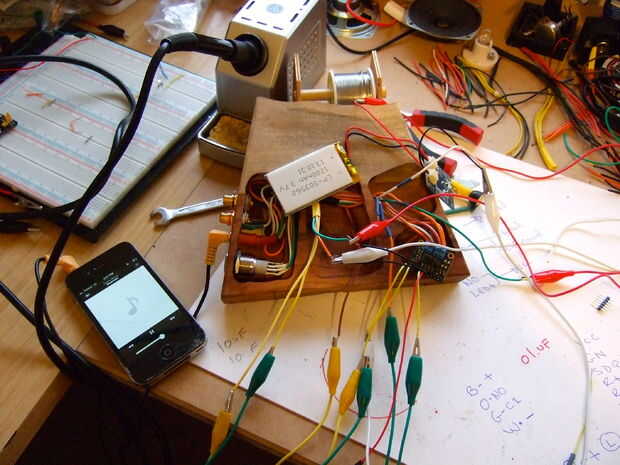

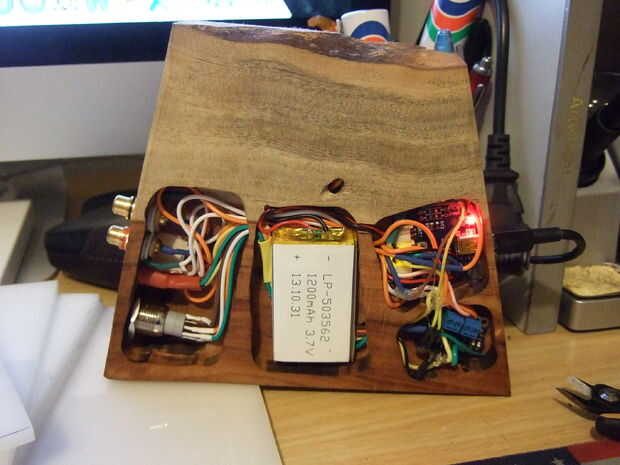

Ahora la diversión comienza hacer todo el soldadura instalar cada pieza en el tiempo
Pero no hacen la conexión hasta que se prueba que todo está trabajando bien.

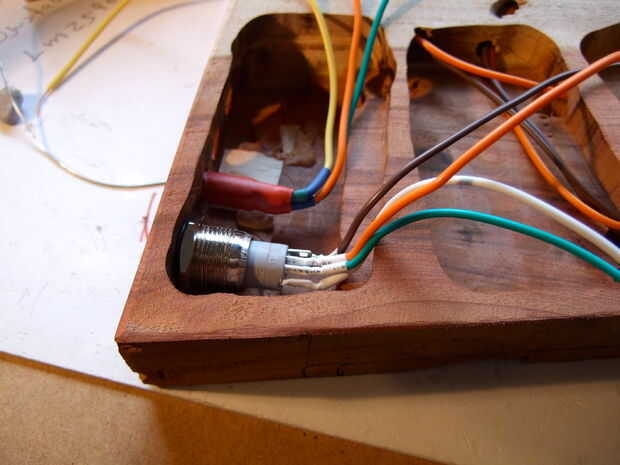

NOTA... El interruptor tiene 5 terminales

Son de L a R.... Mirando en la parte posterior de la unidad.  LED - C1, N01, NC1, LED +

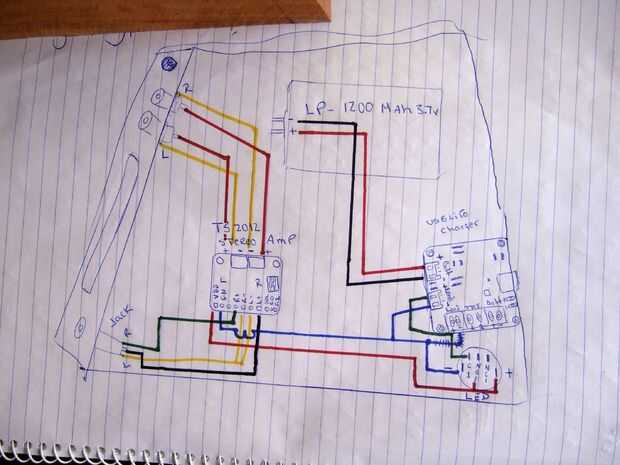

Conexión de los cables.
LED va a - carga en el cargador y tierra del amplificador de
LED + y N01 a Vcc en el amplificador
NC1 a + carga del cargador

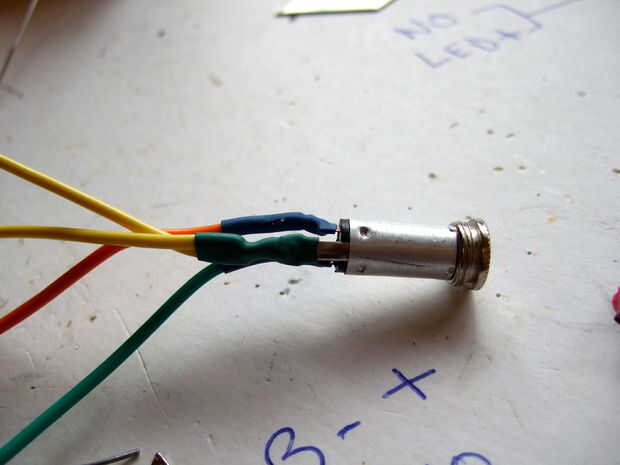

Los cables de lo 3.5mm Jack R, L GND dos alambres y aquí...  Derecho va al amplificador de R +
Izquierda va a Amp L + tierra y dos cables van a Amp L -, R-

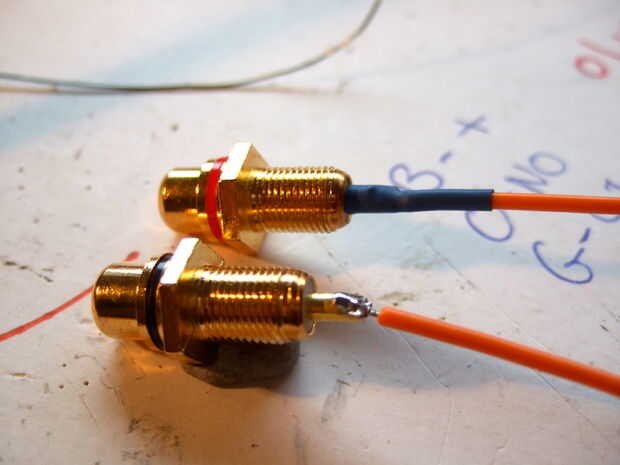

Los cables de los conectores RCA de Fem de L & R ir al conector azul + y -
Los Cables de la batería van al Terminal BAT en el cargador

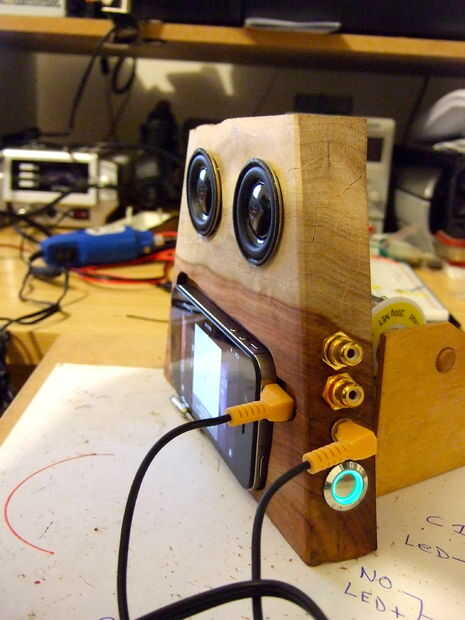

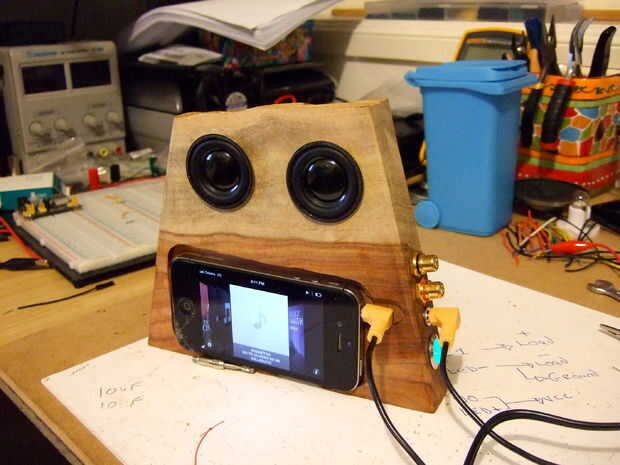

Espero que les guste mi Build. fue divertido y difíciles.
Ahora vaya y haga algo
Y Hey Hey...

Pregunta... ¿Debo poner un a cubierta trasera la electrónica?  ¿Usando plástico o madera?

¿Y podemos dar a este pequeño amplificador un nombre?

Etiquetas: Madera, Iphone, Amp, Amplificador
