Gran panel solar para el MightyMintyBoost (6 / 8 paso)

Paso 6: Prepare la célula solar para el montaje.

En este paso será añadir el regulador de tensión a la célula y acorte el cable de las células si quiere.

El sólido cable rojo es positivo de la celda sugerida. El negativo es negro con una franja roja. Si utiliza otra marca de celular, asegúrese de que entender la polaridad de plomo en esa celda.

Cortar el positivo de 2-3" desde el punto de conexión en la celda. Tira el aislamiento en ambos extremos por unos 1/2".

Cortar sólo el aislamiento del plomo negativo, pero no el alambre y tire hacia atrás aproximadamente 1/2" para exponer el alambre. Si usted no puede hacer usted puede cortar y ambos extremos de la tira también, pero usted necesitará cortar aproximadamente 1/2" de lo positivo y lo repasar presionando así coincidirá con la longitud.

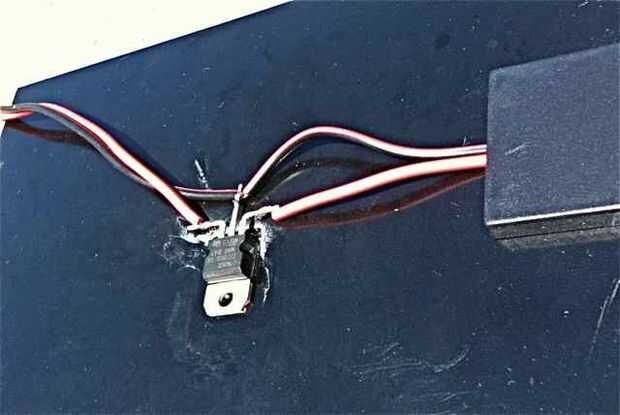

Curva los dos exteriores conduce lejos de la iniciativa del centro del regulador de voltaje 7805 y pegamento o cola termofusible a la parte posterior de la célula solar tal como se muestra en la siguiente imagen. Asegúrese de que los conductores pueden llegar con la suficiente holgura para envolver el cable pelado alrededor de los plomos de los 7805. Asegúrese de que está orientado como se muestra en la imagen.

Suelde el cable positivo a los dos hilos exteriores doblados del 7805, envuelva las puntas con el hilo para hacer una soldadura segura conjunto. Asegúrese de que está orientado como se muestra en la imagen siguiente. Si te lo dan hacia atrás el regulador de tensión no funcionará.

La soldadura del cable negativo, ambos conductores Si tienes que cortar el cable del centro.

Prueba de la salida de la célula. Debería ser 5 voltios a pleno sol. Si no doble Compruebe tus leads y corrija la conexión.

Aísle los conductores expuestos con cinta aislante de Brush-On.

Acortar el cable del celular (tira de corte y soldadura) y aislar ese empalme ahora si quieres un cable más corto.
