Gran panel solar para el MightyMintyBoost (1 / 8 paso)

Paso 1: Herramientas y materiales

Un recordatorio. Este Instructable sólo habla de hacer el marco y la instalación de la célula solar grande. Consulte MightyMintyBoost para obtener instrucciones sobre cómo hacer el resto del proyecto.

Herramientas:
Un analema (ver segunda foto)
Soldadura de hierro
Cortadores de alambre
Desaislador alambres
Pistola de pegamento caliente del derretimiento
Sierra para madera (mano o energía)
Caja de ingletes (si usa una sierra de mano)
Plaza (si usted está cortando a mano) de carpintero
Motor de taladro
broca para taladro de 7/64"
Papel de lija

Materiales:

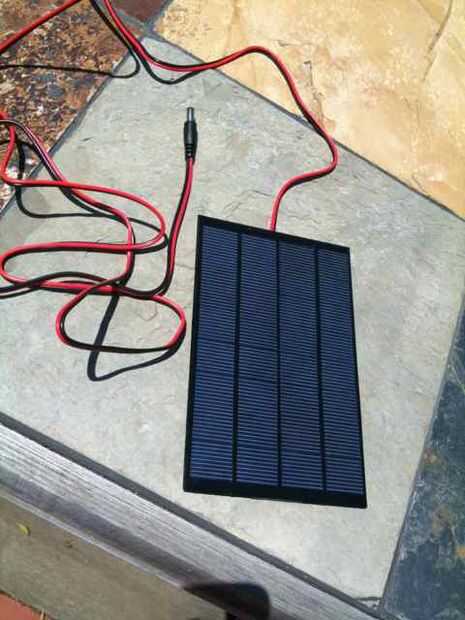

Grande de células solares
Regulador de voltaje, 5v
3/4 no. 8 tornillos para madera (CANT. 8)
Pegamento caliente del derretimiento
Cemento de goma
Pegamento (opcional)
Cepillo de cinta aislante
Acabado madera 1 x 2 x 18 largo (Álamo es muy agradable, pero cualquier madera hará)
Contrachapado de abedul, 1/4 espesor, 2 piezas por lo menos 5 x 4

Notas:
El MightMintyBoost acepta hasta 7 voltios de entrada, pero esta célula solar pone salida de 9 voltios por lo que debe ser regulado para evitar freír el cargador. Porque la célula produce suave tensión, condensadores que se utilizan a veces con el regulador de tensión 7805 no son necesarios. El regulador de tensión sólo disipará aproximadamente 1,5 vatios por lo que no es necesario un disipador de calor.

Tengo una sierra de mesa de ebanistas y una sierra de corte transversal, que hace este proyecto super sencillo, rápido y muy preciso. Sin embargo si no tienes todo lo que cosas no te preocupes, puede hacerse fácilmente con herramientas de mano si usted tiene cuidado y tómese su tiempo y tal vez hace una práctica de corte o dos si no lo has hecho mucha madera de trabajo antes de. Hay sólo unos cortes para hacer así que usted puede tomar todo el tiempo te gusta y todavía termina el proyecto rápidamente. Haciendo 90 grados precisos cortes, especialmente cuando corte el 1 x 2 de longitud, son importantes para lo que el proyecto encaja bien para hacer uso de una caja de ingletes. Más precisa las longitudes son el mejor producto final, pero que funciona muy bien aunque las cosas no son perfectas para no sudarlo.

He sido ganas de tener la oportunidad de utilizar la palabra "analema" en texto;-). Lo utilizado para estimar Cuándo utilizar el invierno, el verano y el equinoccio se inclina. Más en eso más adelante.
