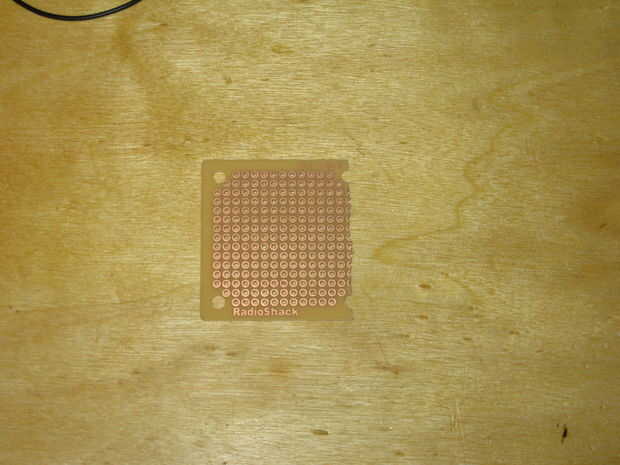

Paso 2: Trazar el Perfboard
Tenemos que desoldar de la placa de circuito remota de los auriculares. Asegúrese de hacer una nota de que los contactos son la tierra y el control. También haga una nota de que los alambres del oído brotes donde soldados a los contactos. No solo van mis fotos. Mina vino de un par de auriculares de Sony y el de puede orientarse diferentemente. Sólo sé que uno es tierra y cuál es el control.

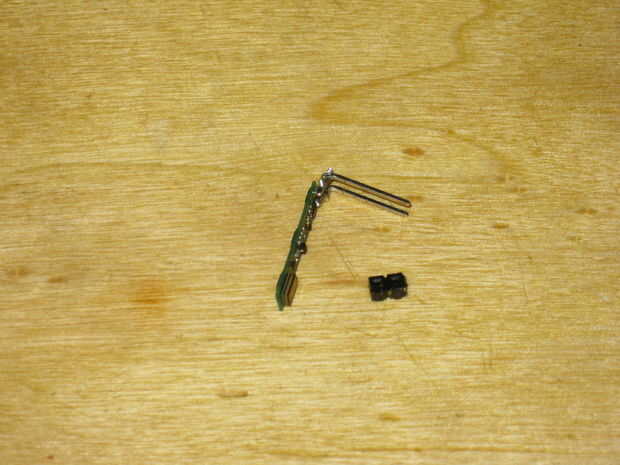

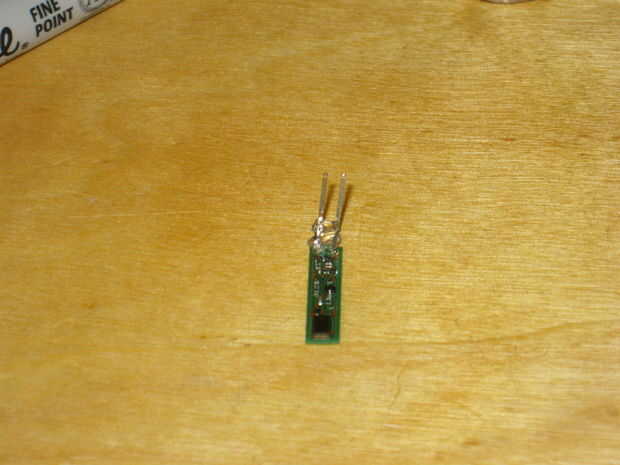

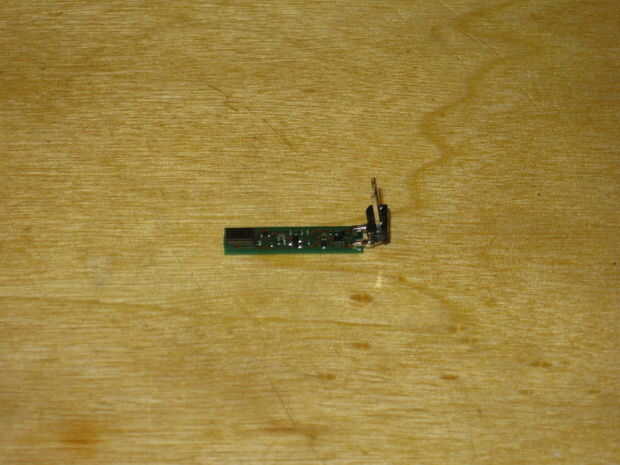

Para ayudar a hacer más fácil conectar el circuito a la perfboard, usaremos un par de cabeceras de ángulo recto soldadas a los puntos de tierra y control. Después de juntar la cabecera pegarlos bien a la Junta. Los rastros SMD son muy pequeños y se corte el tablero muy fácilmente. Ahora quitamos el separador para el circuito de sentarse tan cerca del perfboard como sea posible.

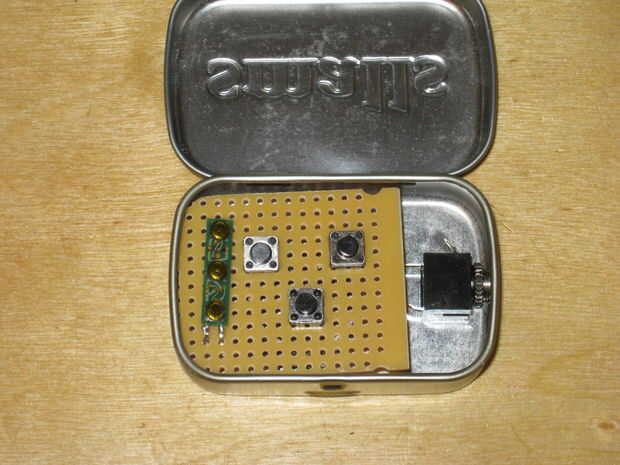

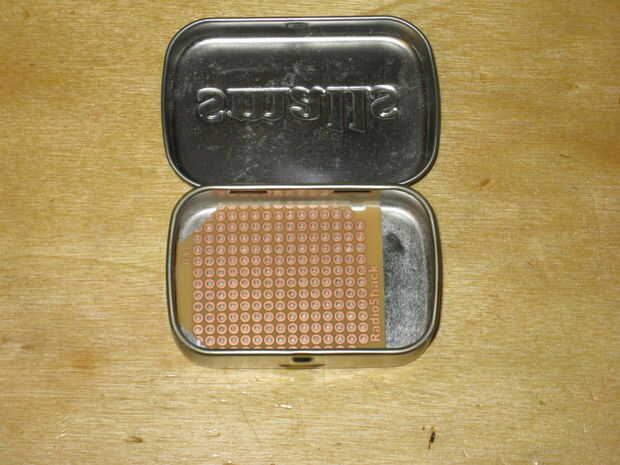

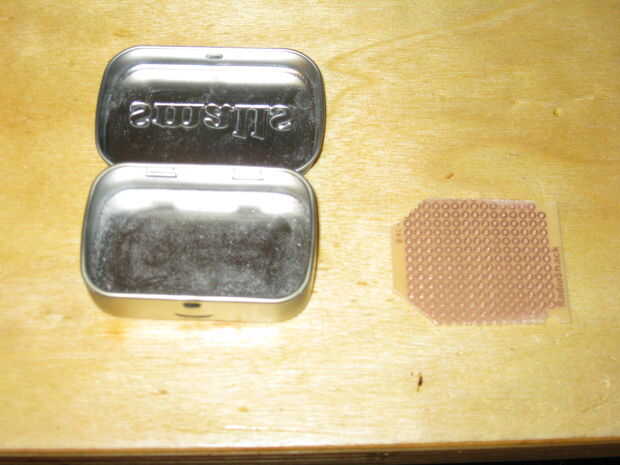

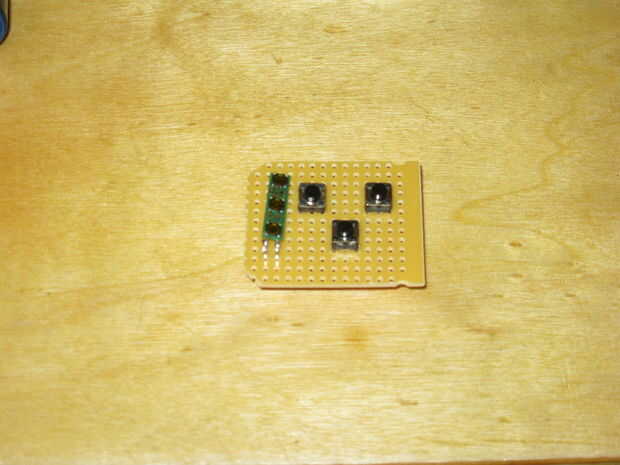

Ahora podemos colocar los componentes y ver cómo encajan en la lata. Asegúrese de que tener suficiente espacio para que el jack estéreo de 1/8" para adaptarse. Cuando hacemos el montaje final de la Junta serán levantado para arriba desde la parte inferior de la lata para que los botones pueden sobresalir por la parte superior.
Ahora tenemos muy cuidadosamente desoldar las almohadillas de contacto de la Junta Directiva por lo que podemos soldar los cables que se ejecutarán a nuestros botones. Utilizando un trozo de cable de cinta muy cuidadosamente de la soldadura de los cables a los contactos del botón. El rastro común para todos los botones conduce al alambre de control. Con los cables nos va pegar abajo para no rasgar los rastros del tablero.
