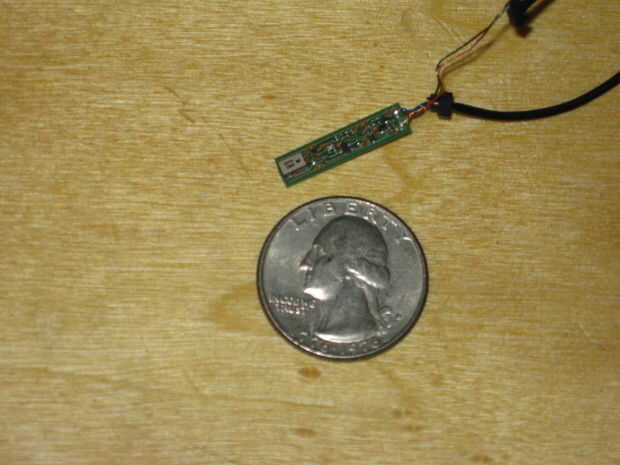

Paso 1: dentro del mando a distancia

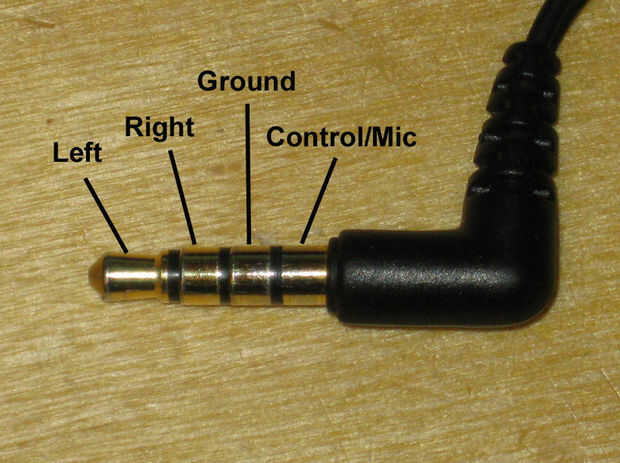

Después de horas de investigación y experimentación, con mi conocimiento del límite, no tengo ni idea de cómo funciona todo. Lo que he podido encontrar online costuras que indican que la placa de circuito en el mando a distancia activa el iPhone/iPod a excepción de varias señales entre los cables de tierra y Control y micrófono. Sé que el botón de Play/Pause/Skip pantalones cortos el cable de Control y micrófono al suelo. Pero si se conecta a un jack TRRS hasta el teléfono, arranca algo de música y corta el cable de Control y micrófono en el cable a tierra, no pasa nada. Pero si le corto los cables en el mando a distancia te activará el iPod a capas/pausa/salto. Como para cómo el circuito activa el control de volumen no tengo ni idea.

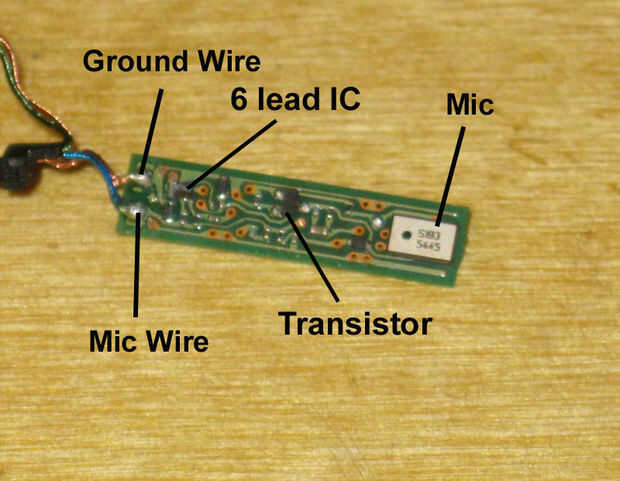

Aquí está lo que sé. Cuando se enchufan los auriculares hay unos 1.9V DC en los cables de Control y micrófono y de la tierra. Cuando el cable no está conectado a nada, hay unos 0,87 ohmios en los cables. Cuando el volumen + botón se presiona la resistencia se reduce a 0,85 ohmios. Cuando el volumen - se pulsa la resistencia se reduce a 0,86 ohmios. Realmente no significa mucho ya que hay más cosas allí luego un par de resistencias. De lo que puedo hacer ahi es 1 transistor en la placa y lleva un IC con 6.

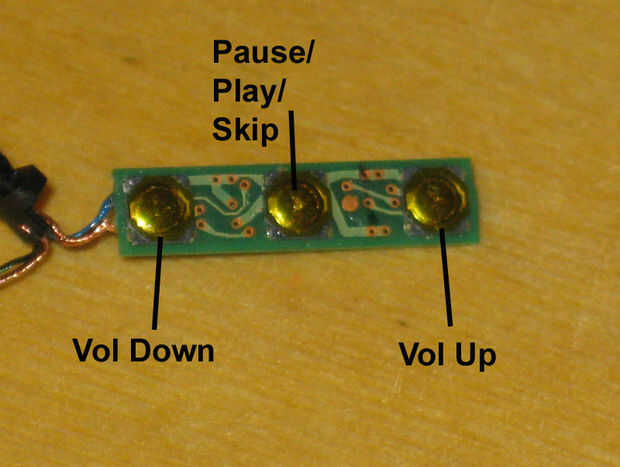

Para mantener las cosas simples nos utiliza la Junta existente y extender a los botones en el tablero a nuestros botones más grandes.
