Gráfico de barras LED (1 / 3 paso)

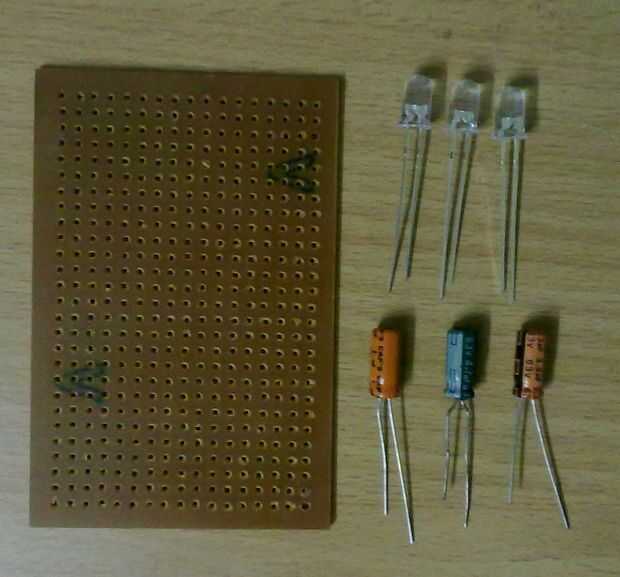

Paso 1: Lista de piezas

1 x LED rojo (o cualquier color que te gusta)
1 x LED azul (o cualquier color que te gusta)
1 x LED verde (o cualquier color que te gusta)
condensador 1 x 1uf 16v (electrolítico)
condensador de 3.3uf x 1 16v
condensador 1 x 4.7uf 25v
