Gráfico de barras de pantalla de reloj Digital (7 / 14 paso)

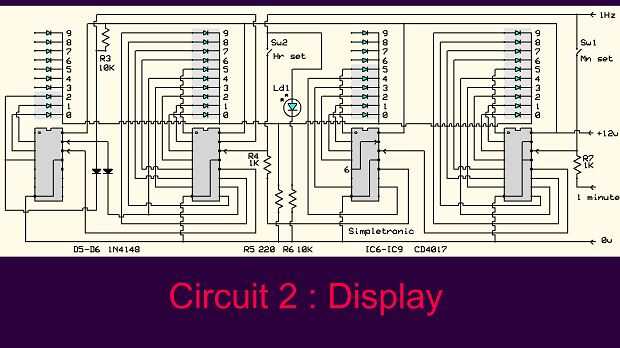

Paso 7: Presentación de diagrama del circuito (parte 2)

IC6-IC9: CD4017 cmos contador de década

Pantalla: 4 x pantalla de gráfico de barras de 10 led

SW1-SW2 pulsador momentáneo (hora fijada)
