Grabado de PCB con Press'n'Peel (1 / 5 paso)

Paso 1: Materiales y preparación

Materiales

Usted no necesita mucho a todos, aquí están los materiales que utilizamos

  • Impresora láser
  • Hierro
  • Acetona
  • IPA, quemar (no no el cristal de metanfetamina, alcohol desnaturalizado para los americanos),
    Acetona, líquido para encendedores o cualquier tipo de disminución de solvente para limpieza
  • Grabador de PCB (utilizar cloruro férrico)
  • Papel de lija abrasivo fino, 800 o 1200 grado
  • Toalla de papel (papel higiénico).
  • Placa de cobre
  • Press'n'Peel / Pulsar papel o similar
  • Taladro PCB Dremel tipo taladro hobby

Preparación

Diseñar y dimensionar el PCB son un tema otro así que voy a dejar a usted. Como se puede ver que 2 hojas impresas ya, es bastante sencillo. Aquí está una lista de verificación para ayudar a imprimir la imagen.

  • ¿Es la imagen positiva? toner = cobre
  • ¿Se voltea la imagen?
  • ¿se establece la impresora a carta?
  • Set toner más gruesa posible ajuste (generalmente algo como el modo de OHP)
  • ¿Se coloca papel para imprimir en el lado mate? (el revés es brillante)

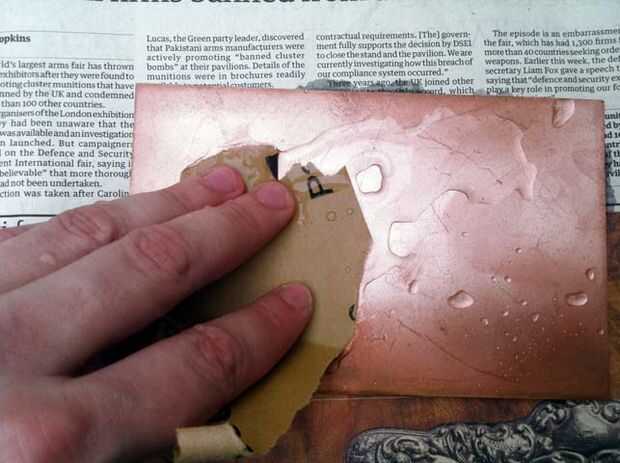

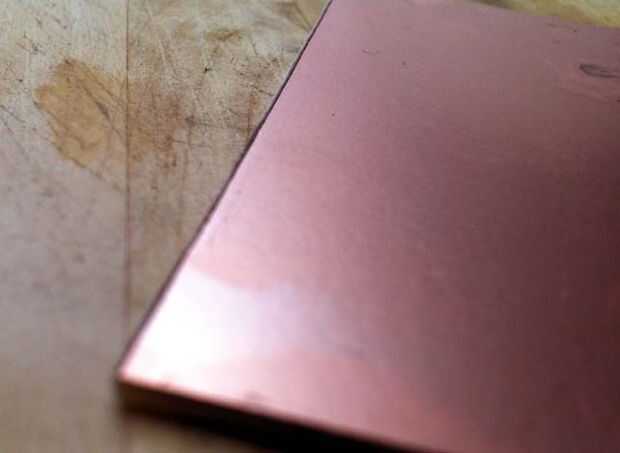

En cuanto a la Junta este tablero está sucio! He tenido que colgar para las edades tan su todo oxidado y gerrreeasy! Si comprar la tarjeta y no te molestes en sus frescos del vendedor lijado hacia abajo funciona bien. Pero si es como esto solo lo frota hacia abajo con algunas bellas 'Húmedo y seco' (digamos 1000) con agua hasta que se pone brillante y hasta color, esto quita la superficie oxidada lo que es más consistente usar al aguafuerte.

Algunos consejos sobre todo las han cortado tendrán rebabas en los bordes, conviene lijar de como puede hacer que la imagen no se pega alrededor de los bordes. Sólo algunas lijas la mentira plana sobre la mesa y frotar el borde burred contra él hasta que se convierte en plano.

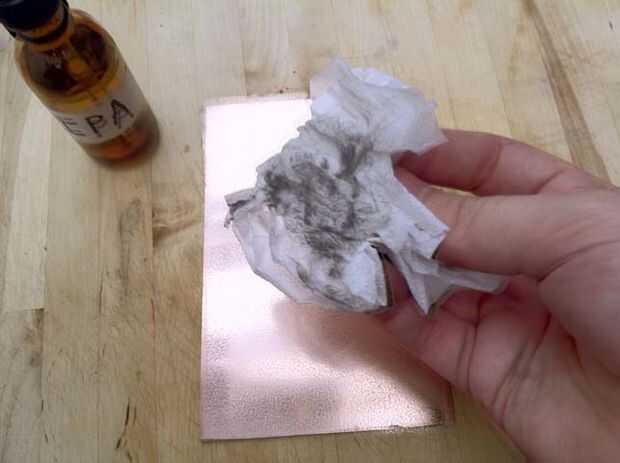

Ya sea nuevo o viejo es una buena idea de engrasar la superficie de la PCB. Usar IPA (no ale no pálido) es un poco menos dura en las manos, pero puede utilizarse también la acetona que utilizaremos más adelante. Sólo frote hacia abajo hasta que la toalla con que se frotamiento abajo salga limpiarla.
