GP2X - personalizado 3D impreso d-pad (3 / 4 paso)

Paso 3: Imprima su D-pad

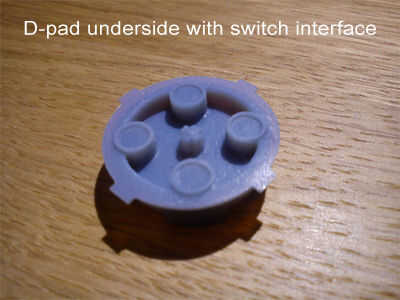

  1. Uso de la máquina tiene acceso a imprimir el D-pad (Figura 7) (véase el .zip de la .stl). Este diseño permite el d-pad para sentarse firmemente en los interruptores micro y no resbalar hacia fuera. He estudiado un número de diseños D-pad, incluyendo la PSP, DS, PS4, Megadrive y 360. Al final me conformé con un híbrido entre PSP y Megadrive debido a mi preferencia por juegos de Megadrive en el sistema. La zona del pulgar ha separado las flechas como la PSP pero tiene una caída más sutil en el centro; aquí un hueco da un punto neutral como la Megadrive.

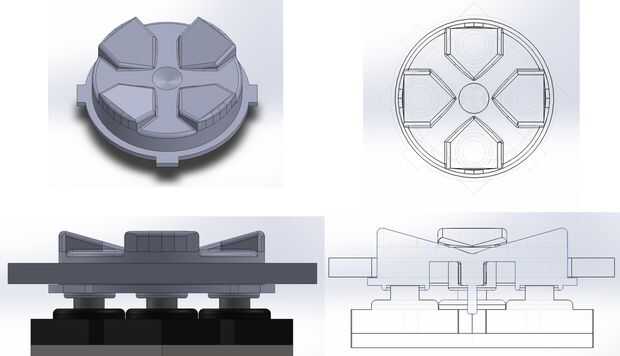

  2. Yo he conectado mi SolidWorks archivos así que si prefieres un estilo diferente, por todos los medios seguir adelante y modificarlo. Integridad, se incluye el montaje de tablero de interruptor, D-pad y alineación de la carcasa.
  3. Impresión en el mejor ajuste su impresora puede lograr, preferible con una < 100 μm espesor de la capa a la almohadilla de un acabado liso. He utilizado 25 μm capas con el Objet 30 Pro (Figura 8), hay varias máquinas de DP-SLA ahi como el Titan 1 B9 creador que puede alcanzar este tipo de resoluciones en el eje z. Sin embargo, no estoy seguro que me gustaría tener mi pulgar en el material de este tipo de impresoras por largos períodos de tiempo. Estudios recientes incluyendo mi trabajo publicado sobre biocompatibilidad de resina impresora 3D indican toxicidad aguda en embriones de pez cebra. Recomienda el uso de una resina médicamente aprobada o juego realmente seguro y utilice materiales ABS de su elección.
