Paso 10: Edificio-rayo de la rueda cálculo.

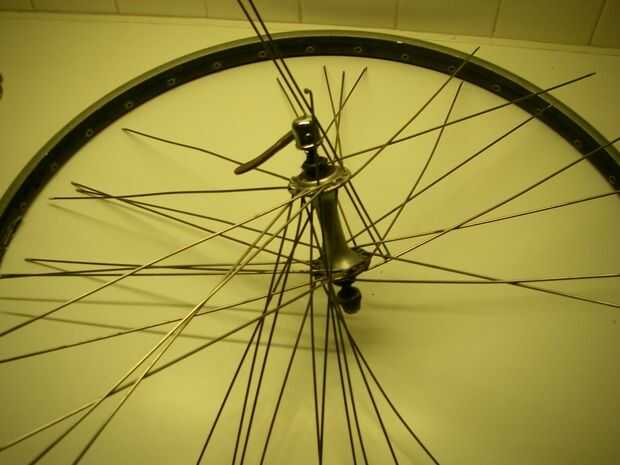

Estoy comenzando con la rueda delantera ya que son simétricas y por lo tanto más fácil; ruedas traseras tienen un offset que significa que los radios son más largos en un lado que el otro.
OK, toda mi información viene de la página de Sheldon Brown.
http://sheldonbrown.com/wheelbuild.html#length
Comienza por ligarse a una selección de sitios de cálculo habló.
Encontré éste a ser el más sencillo.
http://www.wheelpro.co.uk/spokecalc/
Como lo muestran las fotos tiene un diseño muy sencillo con una sección de ayuda.
Mis fotos son de muy baja resolución a ser de mucha ayuda así que por favor vaya al sitio.
He usado pinzas y la regla para obtener las mediciones; es un poco complicado.
Para la medida de llanta:

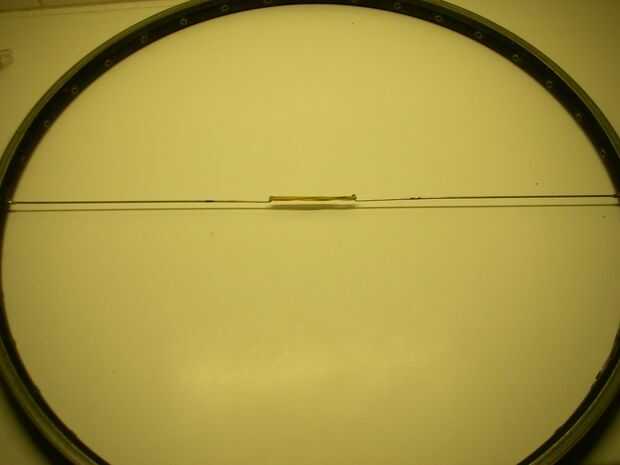

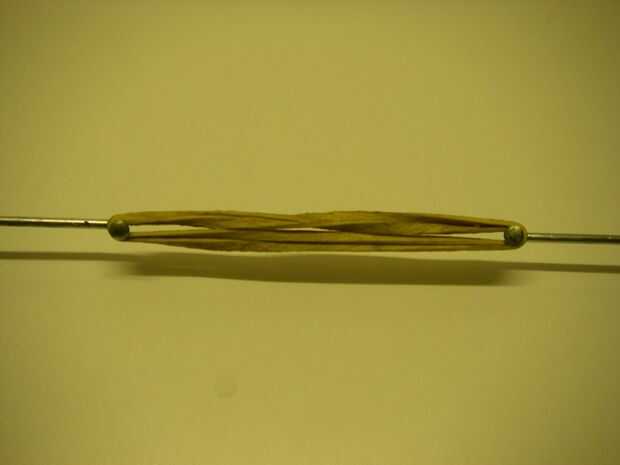

Tomar dos radios cortadas hasta 200 mm. pegamento en un pezón de modo que la parte superior del rayo quede al ras con la parte inferior de la ranura en el pezón.
Colocar en los orificios de opuesto en el borde y mantenga tenso. Medida entre los extremos y añadir 400 mm. promedio de varios diámetros.
(Fuente wheelpro.co.uk)
NB
x 3 es el patrón de habla normal encontrado en ruedas; simplemente significa que cada líder habló cruza 3 radios de la formación de ese lado del cubo que esto suena complicado pero fácil de entender una vez que usted ha leído el método en el enlace wheelbuliding.
