Paso 5: Electrodo de EEG
Un dispositivo EEG tiene dos tipos de electrodos: el electrodo de EEG, que registra la señal del cerebro desde el cuero cabelludo; y el electrodo de referencia que informa el dispositivo EEG lo que "no hay señal cerebral" se asemeja a (base). Este es el paso más importante del tutorial: si construyes los electrodos con cuidado, su señal será terrible, y recogerá una gran cantidad de ruidos e interferencias. Tómese el tiempo para refinar el diseño si es necesario.
Construí el sombrero con un electrodo seco, que proporciona una calidad de señal decente y es menos sucio aplicar que gel tradicional EEG electrodos. Se necesita para asegurar un constante contacto del electrodo con la piel y que este sudor de zona libre.
Para construir el electrodo de EEG, van needfoam, cinta de cobre o plata (conductor!), una hoja de hoja de cobre, plata tela conductora (pero no tejido, debe ser suave y flexible), cinta adhesiva de burletes (ancha) y un cable blindado. Elegir cuidadosamente el escudo derecho; un protector de la hoja puede no funcionar bien cuando el alambre está doblado o se mueve alrededor (esto puede introducir ruido de alta frecuencia en la señal). Un cable RG174 es perfecto.

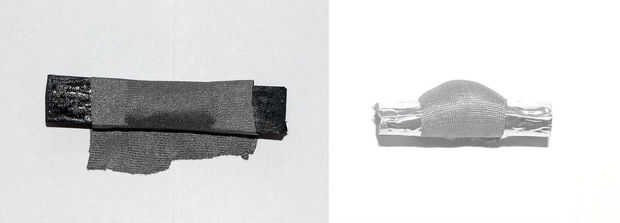

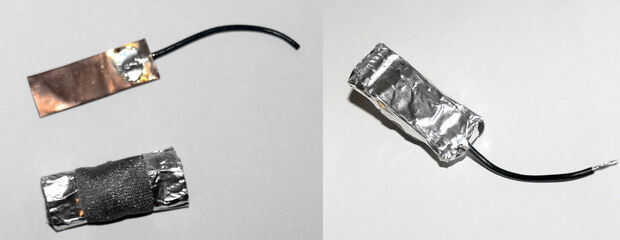

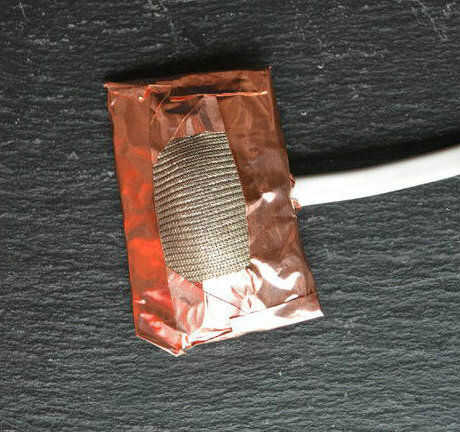

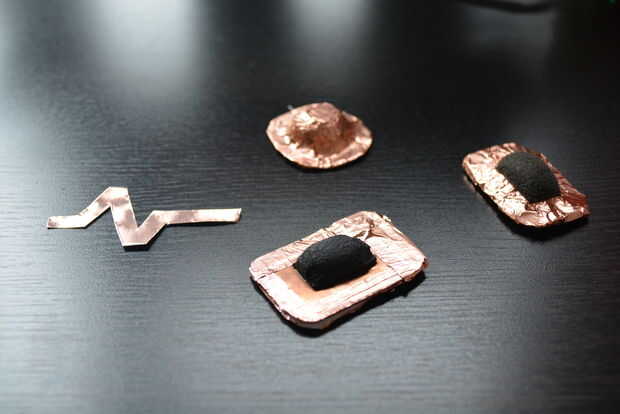

Hacer un rectángulo de la hoja de cobre. Cubrirla con tela conductora y luego con cinta de cobre o plata.
Hacer una montaña de golpear en forma de espuma. Añadir alguna cinta más conductor si lo desea.

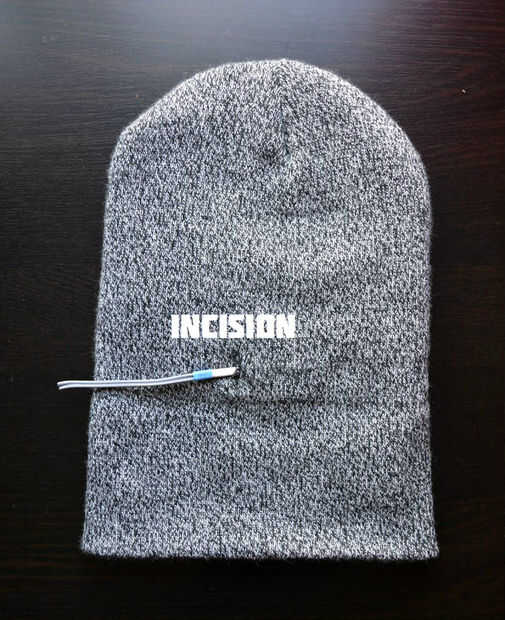

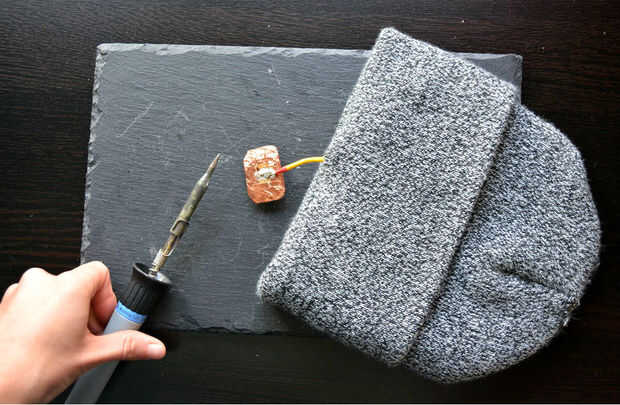

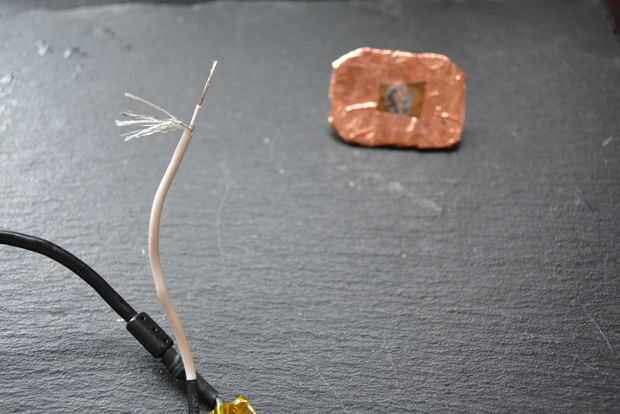

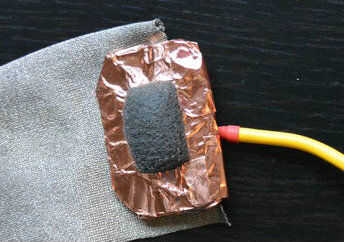

Soldar un cable a la base de la placa de cobre. Puesto que hay dos pasadores para introducir el hilo en el chip de Neurosky, el cable debe extenderse (debería parecerse a una "Y"). Estas ramas están hechas también de alambre blindado. El alambre de electrodo de EEG debe ser corto: Esto mejora la calidad de la señal. Hacer una pequeña incisión en el sombrero para que el hilo salga por el otro lado.

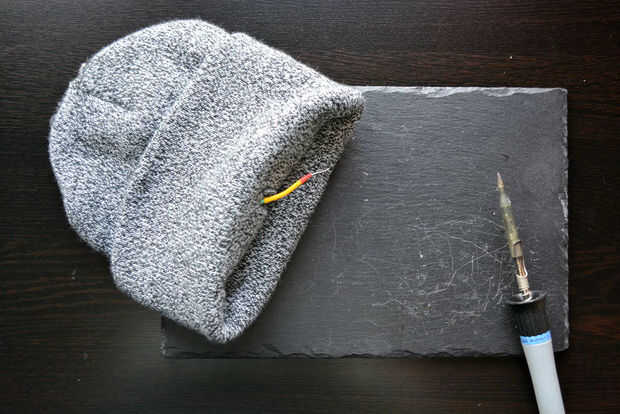

Pase el hilo a través de este agujero. El extremo del cable que ramifica hacia fuera debe sobresalir en la parte delantera del sombrero. Se trata de la extremidad en la que se coloque el chip de Neurosky. Al otro lado del alambre se une al electrodo, en el interior del sombrero (en frente). Mira las fotos si esto suena confuso.

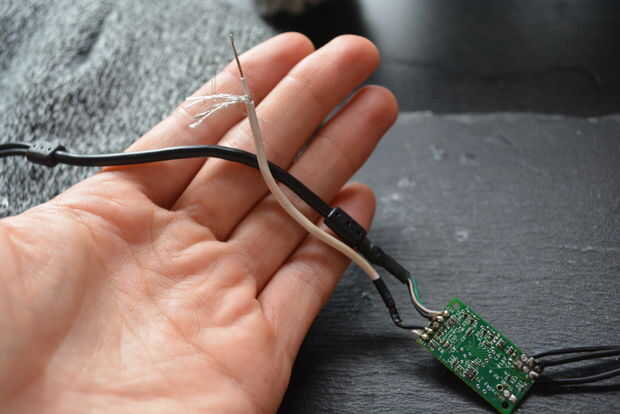

La soldadura de las ramas de alambre para el chip de Neurosky donde dice "EEG". No importa que rama va a que pin.
Coloque el electrodo en el interior del sombrero. Asegúrese de que esté justo en medio de la frente (en EEG llamamos a esta posición "FP", significa "frontal parietal"). Debe estar en contacto directo con su piel, muy por debajo de su rayita. Cualquier contacto con el pelo contamine la señal. Sin embargo tener cuidado que si se coloca el electrodo demasiado bajo, será visible.

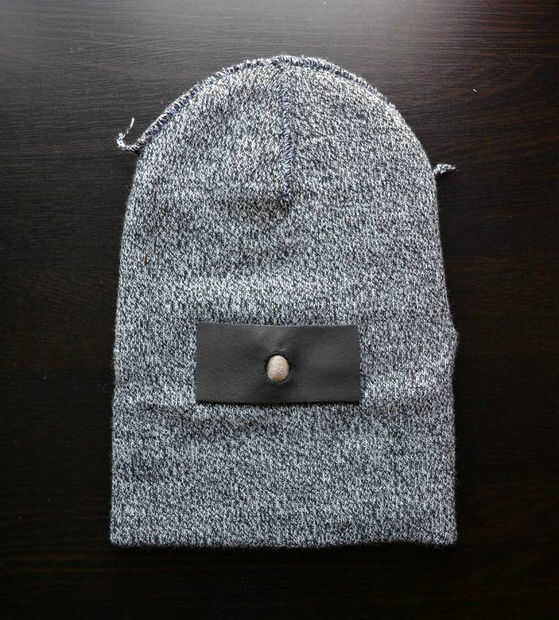

Corte una pequeña incisión en el medio el desmontaje de tiempo, para permitir sólo el electrodo pasar a través. Asegúrese de que el electrodo esté en su lugar, luego pegue la tira de tiempo sobre ella y presione hacia abajo. La tira de tiempo adhesivo normalmente debe pegarse bien sobre la tela. Para mejorar el confort, puede coser algún paño de microfibra sobre el área. Y esta área plana. Si es demasiado voluminoso parecerá sospechoso cuando está usando el sombrero.
Nota de seguridad: este electrodo es perfectamente seguro para poner en la frente. No hay ninguna electricidad a través de él, a menos que realmente hayas soldado los cables mal :(. Sin embargo, en el peor de los casos obtendría una descarga de 3,7 voltios (can´t incluso sentirlo).
