Paso 7: Paso 7: instalación
Instalación

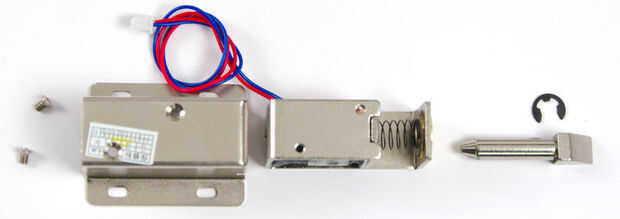

Instalar el solenoide de bloqueo
- En primer lugar usted necesita girar el pestillo para que se cierre al cerrar el cajón o puerta.
- Quite los tornillos de la tapa del solenoide. (Uno mío estaba oculto bajo una pegatina).
- Retire el anillo E el anillo que sostiene la babosa de pestillo en su lugar. (Está escondido entre el resorte y el collar de latón cuadrado.)
- Si no tienes la herramienta específica de eliminación de éstos, usted puede generalmente Levante él apagado con alicates y un destornillador.
- Gire la babosa de cierre 90 º para que el lado de cuadrado largo es en el lado de la cerradura con los agujeros de montaje.
- Vuelva a colocar el anillo E y vuelva a enroscar la tapa.
Vamos a hacer la instalación más simple que el solenoide de bloqueo en el frente del cajón y seguros contra el marco de la puerta o cajón.
El solenoide de bloqueo debe tener suficiente espaciadores detrás de él para que el pestillo borrará el marco cuando el cajón está cerrado por lo que el cierre se bloqueará.
El seguro también debe ser capaz de moverse libremente cuando se cierra el cajón. El solenoide no es super potente, y si es encajado demasiado bien no retrae cuando se activa. Probablemente usted necesitará añadir añadir algunos espaciadores entre la cerradura y la puerta del cajón.
Posición vertical para que el pestillo se desliza suavemente en el marco del cajón y fije en su lugar con tornillos para madera #4. Taladre agujeros guía para los tornillos para no partir la madera.

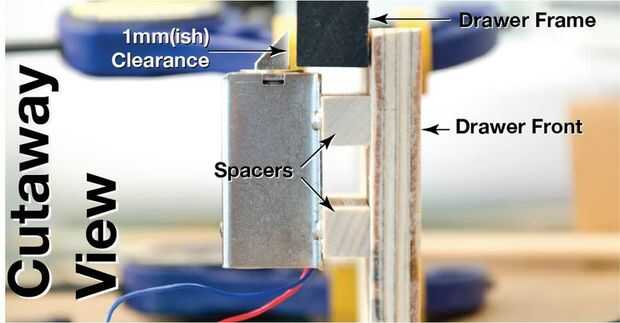

Por ejemplo en la vista lateral, la estructura de cajón es 3/4"(19mm) de espesor. Tiene el cierre 5/16"(8mm) de espacio libre en, por lo que tengo que agregar 1/2" (12mm) de espacio libre para asegurarse de que pasa por el marco y todavía puede retraer completamente. Usé dos trozos cortos de espiga cuadrada de 1/2".
Instalación del Sensor de bloqueo
El sensor knock debe fijarse en algún lugar fuera de la vista, pero donde se puede tocar fácil y claramente en el otro lado. Una puerta que la ubicación sea en el interior de la puerta. Para un cajón puede estar dentro de la cara del cajón, a lo largo de los laterales del armario o debajo de la superficie de un escritorio.
Dondequiera que usted lo pone usted probablemente querrá ser capaz de llegar a la tecla de programación.

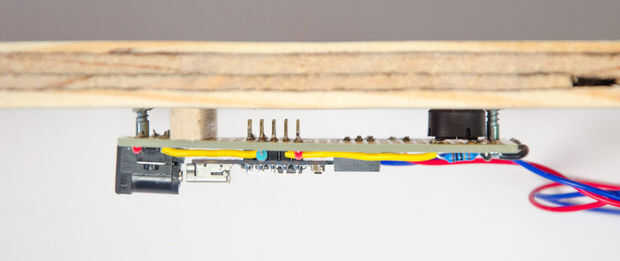

Utilice tornillos para madera de 1/2" #4 para conectar el perfboard al interior de la superficie de la sonda. Fije el piezoeléctrico es contra la superficie de golpear y apriete con cuidado los tornillos para sujetarlo. Reforzar y estabilizar la Junta perf con algunos espaciadores de madera. (Utilicé una broca de 1/4"(6mm) espiga cuadrada entre el perfboard y la cara del cajón, se puede ver en la tercer imagen)
Después de que todo esté en su lugar y probado, virar los cables en su lugar con pegamento caliente, abrazaderas o grapas de cable.
¡ Listo!
Recuerde: Si olvidas el golpe o algo va mal puede desconectar el poder por un momento destrabar la cerradura para un par de segundos. De lo contrario disfruta de su escondite super secreto!
