Paso 5: Paso 5: cableado
Cableado

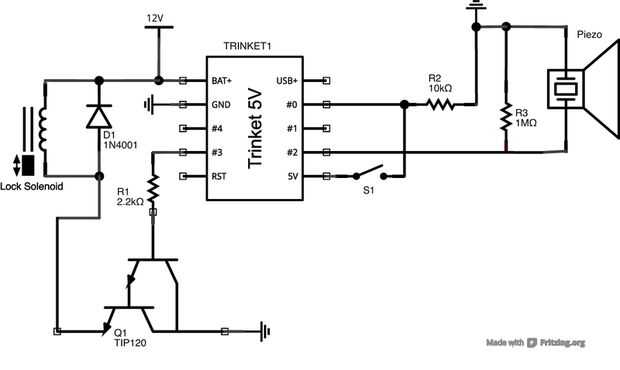

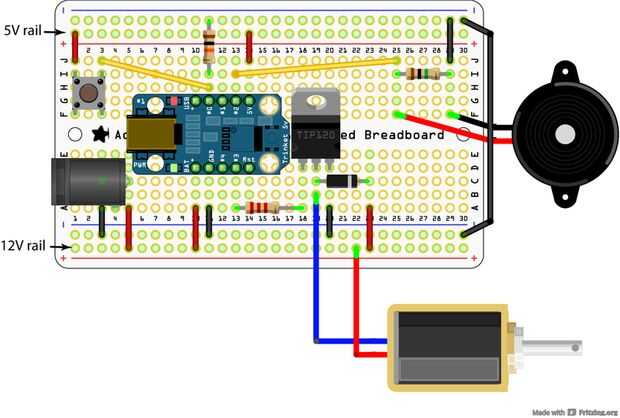

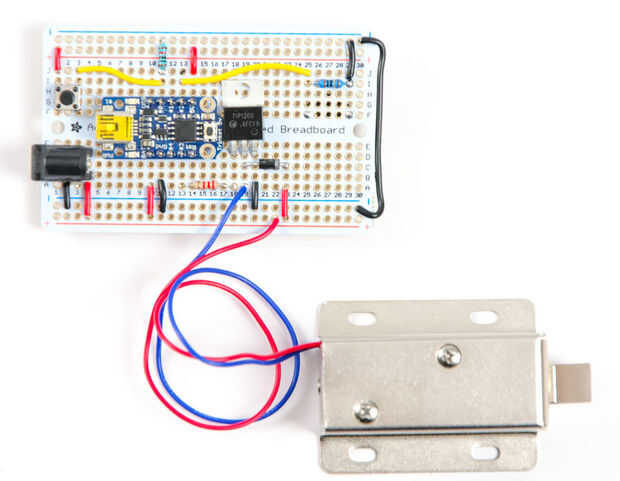

Recomiendo construir el circuito en un protoboard solderless primero para asegurarse de que todo funciona antes de soldar en su lugar. Revisa la sección "Operación" para el uso y prueba. Las diagramas/imágenes de abajo son el mismo circuito representado de diferentes maneras. Utilizar lo que son más útiles.
Compilación de notas:
1: el Piezo. El zumbador piezo en la parte posterior de la PCB de la soldadura por lo que puede ser instalado al ras contra el escritorio, cajón/etc. y oír golpes más claramente.
2: longitud del cable. La longitud del cable entre la cerradura y el knock sensor depende donde va a montar. (Consulte la sección "Instalación" para obtener más información). Medir sus distancias y asegúrese de permitir algunos extra para el movimiento de puertas y cajones. Usted debe ser capaz de poner la cerradura varios pies del detector sin problemas. Si está instalando les cerca uno al otro simplemente cortan el conector de la cerradura de solenoide.
3: programación.
El circuito utiliza pin de abalorio #3. En algunos casos podría necesitan desconectar la 2.2KΩ resistencia de pin #3 para programar el circuito. Tenga en cuenta que mis programas de muestra muy bien con el pin 3 conexión, pero su kilometraje puede variar. Si usted quiere ser extra seguro de poder programarlo después se suelda en su lugar considerar el uso de encabezados de mujer para montar el Abalorio o poner un puente entre la resistencia del pin #3 y el 2.2KΩ.
