Paso 4: Pensamientos generales e información

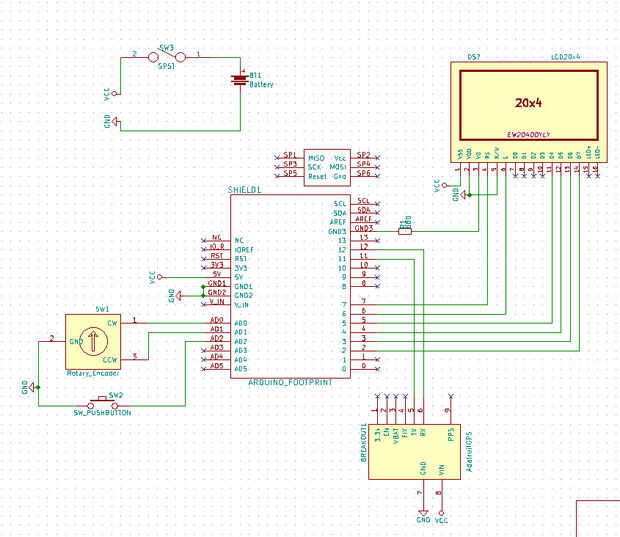

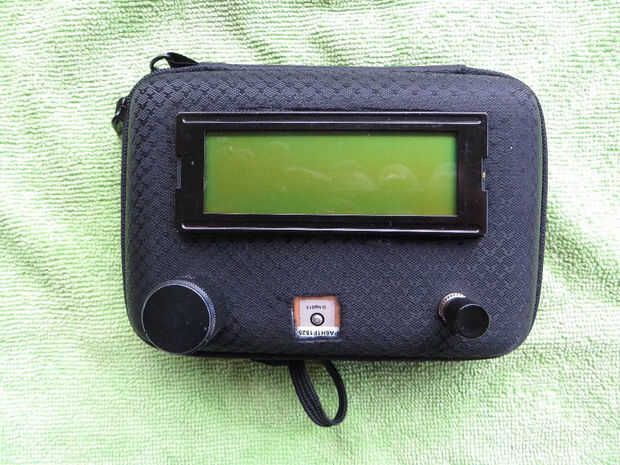

El esquema para el hardware está conectado y es bastante sencillo. Usar pines digitales para manejar la pantalla LCD y para recibir datos del GPS y pines analógicos para interpretar los Estados encoder y pulsador. Ya que yo estaba esto la construcción de partes que tenía alrededor y me daba hasta pereza usar una perf o intentar grabar una placa de circuito, he usado el cableado punto a punto cortando Jerseyes de mujer doble por la mitad y luego soldar pernos de encabezado a los extremos desnudos. Esto me permite Conecte los pines de arduino y utilice el extremo restante de la hembra para conectar el hardware. Lo hice así para permitir fácil futuras modificaciones en el hardware, o para poder utilizar el hardware en otros proyectos si es necesario. No desoldar desordenado, no tirando hacia arriba de las almohadillas de pcb, pero un equilibrio definitivo desde el interior de la caja parece nido de ratas.

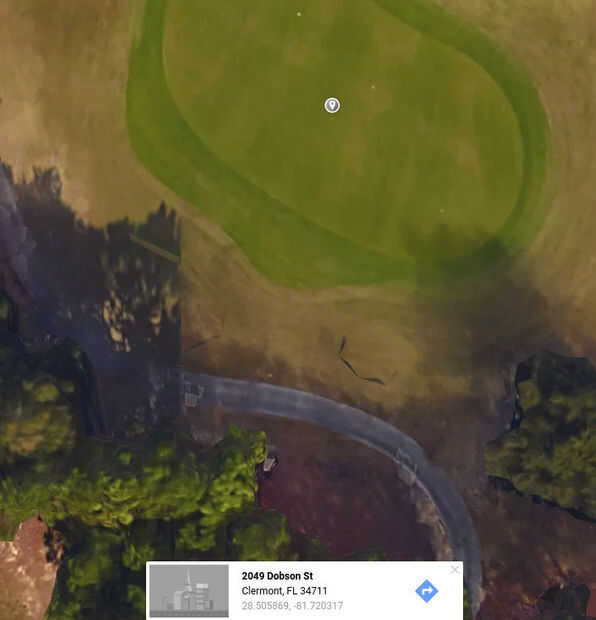

He adjuntado el sketch de arduino que he tratado de anotar tan totalmente como sea posible. Tenga en cuenta que el dibujo es bastante largo (un montón de datos flotantes con 3 puntos con el objetivo de cada uno de 18 hoyos) y se comen casi toda la memoria en un arduino. También es una explicación del archivo de texto de cómo funciona el bosquejo, las bibliotecas que utiliza y una explicación de cómo reunido los datos gps para construir mi sistema de menús. Como este es mi primer intento de escribir un bosquejo (ya sé, un poco complicado para un novato), estoy seguro de que mi código podría utilizar algo de trabajo.
Me gustó mucho aprender Kicad y el arduino IDE en el proceso de construcción de este cacharrito. Ni que decir, me tomó un tiempo para producir el producto terminado, pero desde mi punto de vista fue tiempo bien gastado.
Cualquier sugerencias, críticas y la entrada general serán recibidos.
Gracias por leer este instructivo.
