Go Kart eléctrico de Arduino (1 / 6 paso)

Paso 1: Sistema de impulsión - cadenas y ruedas dentadas

lista de partes (aproximada):

(son todas las catarinas para cadena de #35)

1 x - 5/8" diámetro eje intermedio

2 x - 5/8" diámetro bloques de almohadilla con cojinete de bolas

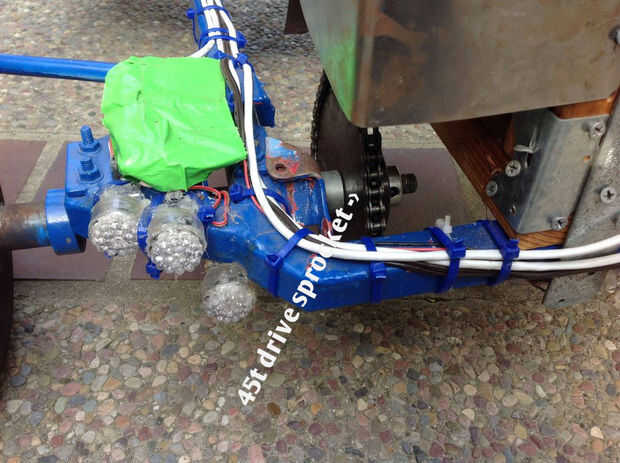

1 x - 5/8" diámetro 45 piñón de dientes (la rueda)

1 x - 5/8" diámetro 9 piñón de dientes (eje de Unión #2, encadenado a la rueda)

1 x - 5/8" diámetro 30 piñón de dientes (eje de Unión #1, encadenado al motor)

1 ¿x - (explicado abajo)? diámetro 15 piñón de dientes (motor)

3-4 x - 5/8" collares del eje del alesaje

loctite rojo - 1 tubo pequeño debe ser suficiente, apenas he usado la mitad.

suficiente cadena #35

Sólo una nota rápida: esto utiliza un motor sin escobillas sin sensores. No son capaces de arrancar con carga. Puede necesitar un empuje rápido antes de empiece. No trate de iniciar bajo carga. Ya tenía un motor quema porque lo estancado y había quemada de la corriente de aislamiento de las bobinas. Motores sensored superan este problema.

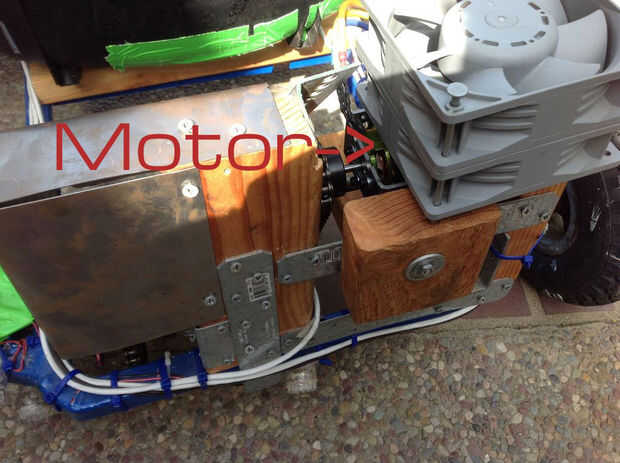

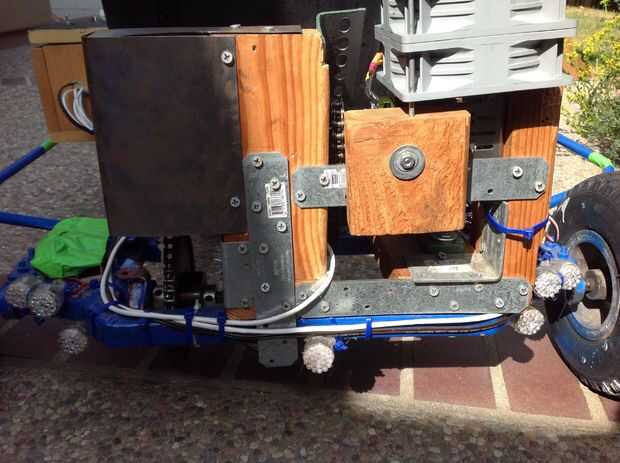

Esto es bastante sencillo. Seleccione los piñones con el diámetro correcto y el tamaño de la cadena (que en mi caso era de 5/8 y #35) y encadenarlos juntos. El piñón motor, sin embargo, será más difícil. Eje de mi motor era de 6mm, un tamaño métrico. Encontré un buje con un diámetro interno de 6mm y un diámetro exterior de 3/4", actuando con eficacia como un métrico a imperial convertidor. Luego a un piñón 3/4" diámetro del buje y poner en el motor. Coloque los tornillos de la rueda dentada de tal forma que sujete el manguito en el eje del motor y añadir Loctite (a menos que desee ser capaz de eliminar). Tenga cuidado de usar el eje ya que se extiende fuera del motor en lugar del adaptador de hélice (generalmente) incluido. De lo contrario, el motor puede doblar de la tensión lateral, que no está diseñado para. (Mina era un motor de aeroplano de rc, por lo que se construyó para las hélices de giro). Montaje del motor que utilicé fue la bancada gran aviones grandes. Sin embargo, tuve que perforar agujeros adicionales porque el motor tenía un patrón de montaje diferentes.
