Paso 5: Construcción de la estructura mecánica del mundo

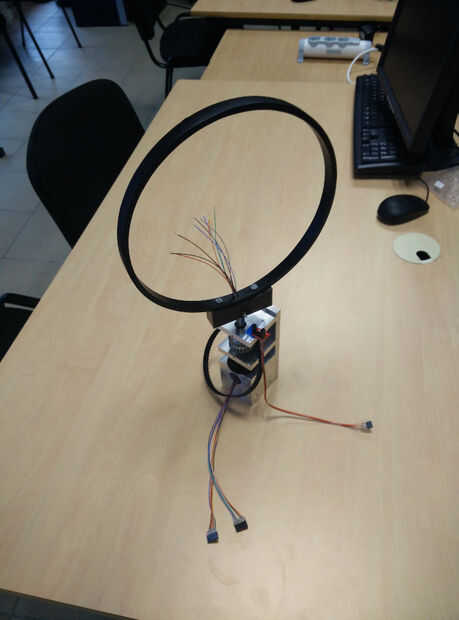

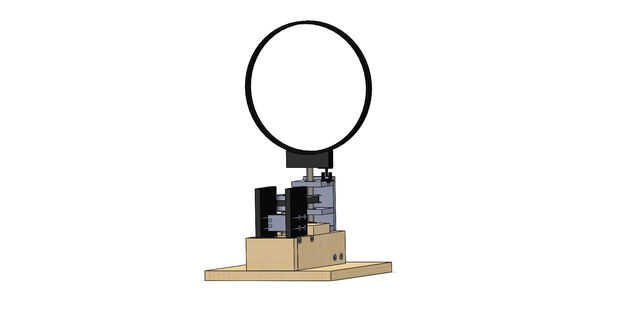

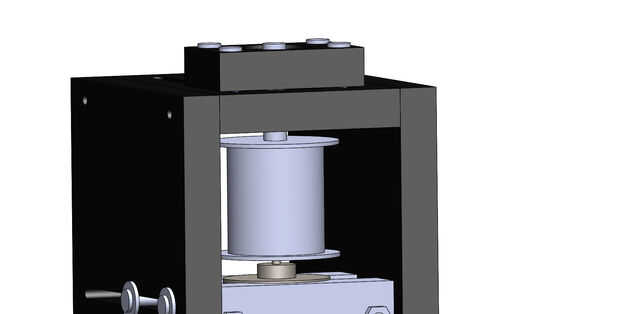

Puedes ver la estructura del conjunto mecánica en las fotos de arriba.
Para esta parte, usted necesitará los siguientes materiales:
- Un motor puedo girar rápido (la que se utiliza en el diseño se puede encontrar aquí)
- Tableros de madera o de plástico

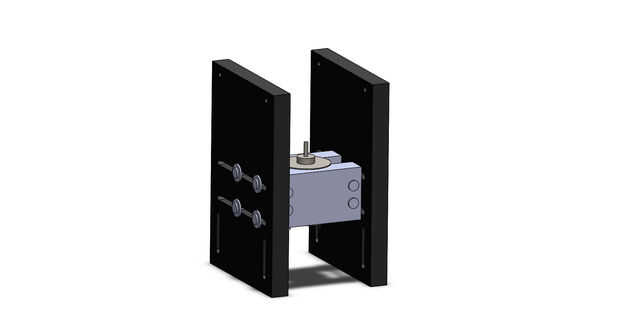

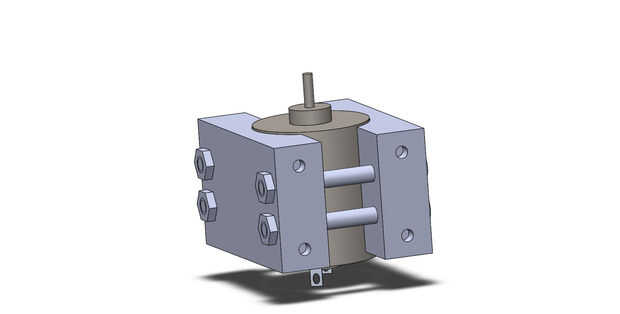

- Las prensas alrededor del motor deberán ser de metal como optimizar la refrigeración del motor

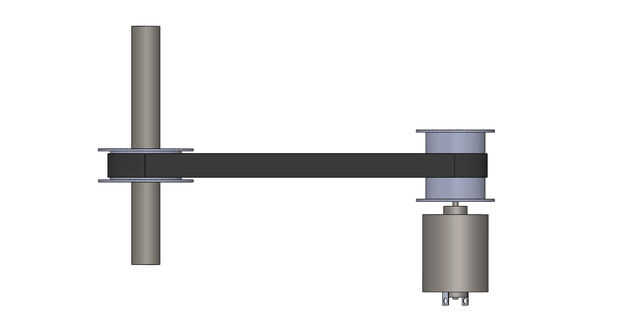

- Dos poleas y una correa
- Dos rodamientos de bolas en el eje hueco
- Un rodamiento de bola sobre el motor
Nuestro diseño fue basado totalmente en el motor elegido y los materiales que teníamos.

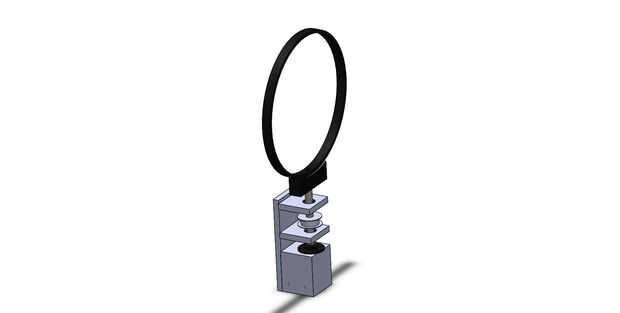

Sin embargo, le aconsejamos mantener la estructura: el eje hueco para permitir que los cables conectar el mundo con el anillo de resbalón, el sistema para mantener el motor y alinear con el eje hueco.

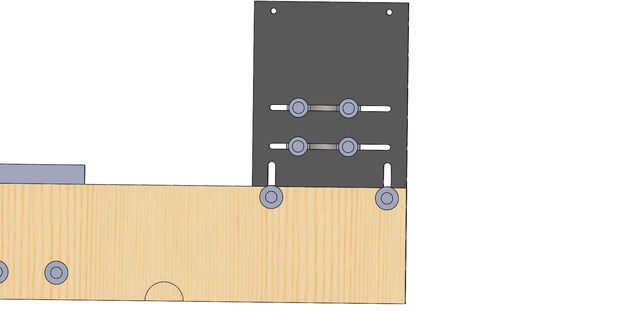

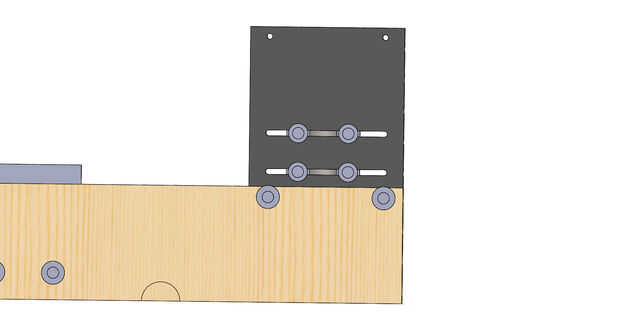

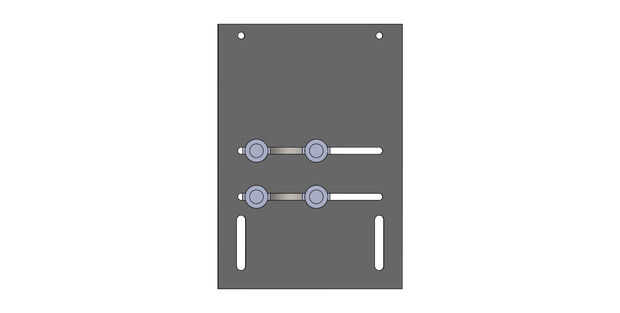

Puedes ver fotos de las diferentes partes del mundo. Usted puede encontrar las fuentes de diseño, archivos de Solidworks si tienes Solidworks instalado, archivos STL que pueden ser utilizados directamente por una impresora 3D por ejemplo y los dibujos de las diferentes piezas.
Una vez haya hecho todas las piezas, necesita arreglar la pequeña parte del anillo de deslizamiento en el eje hueco; fijar su gran parte en el bloque de abajo. No te olvides de pasar los cables de la parte pequeña del anillo de deslizamiento por el eje todo. Después, basta con cortar la tira de LED en 6 tiras de LEDs de 16. Para pegarlas en el anillo simétrico considerando el eje de rotación. Para pegar el anillo de los LEDs en el eje hueco, debe atornillar la pieza de adaptación. Para pegar los rodamientos de bolas en su estructura o la pieza de adaptación en el eje hueco, utilice pernos roscados. Luego se puede montar la estructura con el anillo de los LEDs y su eje. A continuación, debe bloquear el motor en las prensas metálicas (deje la aireación al aire libre) y montar todo el resto. Al final, se establece la tensión de la correa impulsora y la alineación vertical (la correa debe ser solo un poco floja, si el motor no puede girar el mundo, debe relajarse la correa).
